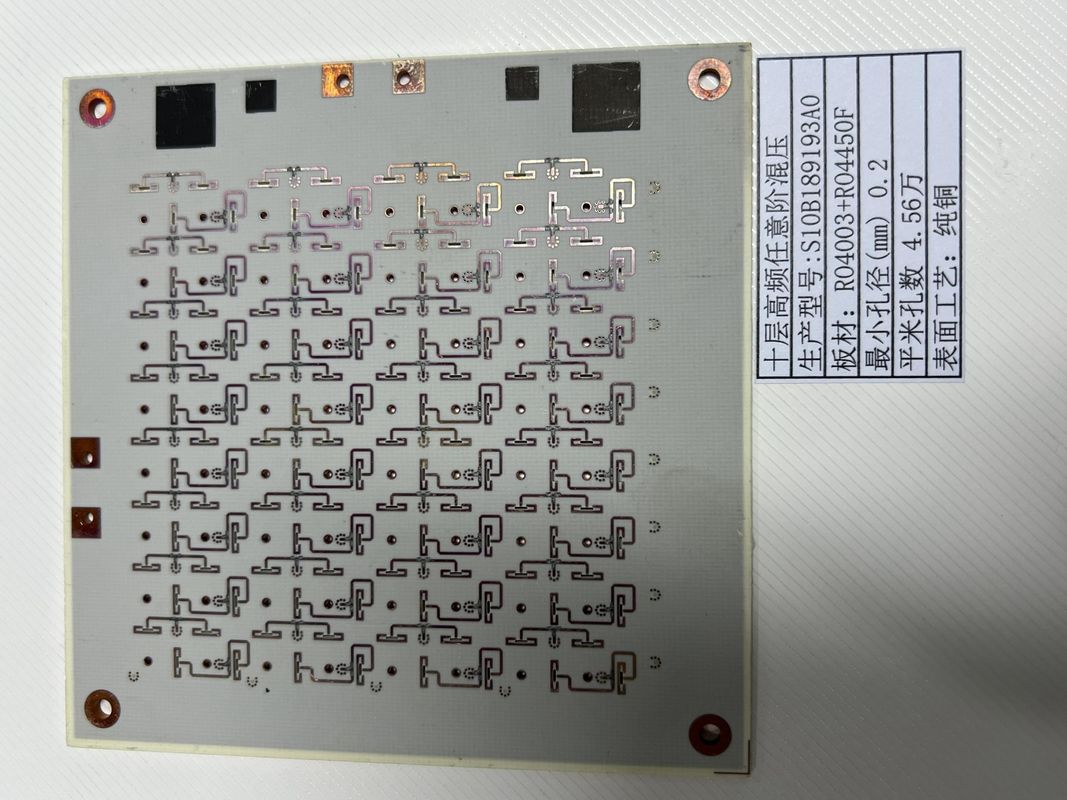

HDI Any Layer PCB mit minimal 3mil Leiterbahn HASL / ENIG Oberflächenveredelung ROGERS+FR4
Die HDI Any Layer PCBs stellen den Gipfel der Präzisionstechnik im Bereich der mehrlagigen Verbindungssysteme dar. Entwickelt für die komplexesten und anspruchsvollsten Schaltungen, sind diese Leiterplatten ein Beweis für die Fortschritte in der Miniaturisierung elektronischer Komponenten und ausgefeilten Schaltungsdesigns. Unter Verwendung des robusten und weithin anerkannten FR-4-Materials sind diese PCBs nicht nur langlebig, sondern weisen auch eine ausgezeichnete thermische Beständigkeit und elektrische Isolierung auf, was sie zu einem Grundpfeiler in einer Vielzahl von Hochleistungsanwendungen macht.
Wenn es um das Kupfergewicht geht, bieten die HDI Any Layer PCBs eine vielseitige Bandbreite von 0,5 oz bis 6 oz. Dieser Bereich ermöglicht eine präzise Anpassung der Kupferdicke an die Strombelastungsanforderungen verschiedener Anwendungen und gewährleistet sowohl die Zuverlässigkeit als auch die Effizienz der Platine. Ob das Design leichteres Kupfer für komplexere Merkmale oder schwereres Kupfer für Anwendungen mit höherer Leistung erfordert, diese PCBs können entsprechend angepasst werden.
Eines der kritischen Merkmale dieser High-Density-Interconnect-Boards ist ihre Impedanzkontrollfähigkeit. Die Impedanzkontrolle ist unerlässlich für die Aufrechterhaltung der Signalintegrität in Hochgeschwindigkeitsschaltungen, wo selbst geringfügige Abweichungen zu erheblichen Leistungsverschlechterungen führen können. Durch die Gewährleistung einer konsistenten Impedanz über die gesamte Platine hinweg ermöglichen die HDI Any Layer PCBs eine optimale Signalübertragung, was für fortschrittliche Elektronik, die auf schnelle und genaue Kommunikation zwischen Komponenten angewiesen ist, entscheidend ist.
Was Ästhetik und Funktionalität betrifft, sind die HDI Any Layer PCBs mit einer Auswahl an Siebdruckfarben erhältlich, darunter Weiß, Schwarz und Gelb. Diese Optionen verbessern nicht nur die visuelle Attraktivität der Platinen, sondern dienen auch praktischen Zwecken. Die kontrastierenden Siebdruckfarben ermöglichen eine klare Beschriftung und einfache Identifizierung von Komponenten, Testpunkten und Anweisungen, was sowohl während des Montageprozesses als auch bei der Wartung oder Diagnose des fertigen Produkts von unschätzbarem Wert ist.
Das bestimmende Merkmal der HDI Any Layer PCBs ist, wie der Name schon sagt, ihre Fähigkeit, jede Lagenanzahl zu unterstützen. Diese außergewöhnliche Flexibilität macht sie zu einem miniaturisierten Verbindungssystem, das für eine endlose Vielfalt von Anwendungen angepasst werden kann, von einfachen Geräten bis hin zu den komplexesten Systemen, die zahlreiche Lagen zur Aufnahme aller notwendigen Schaltungen und Verbindungen erfordern. Die Anpassungsfähigkeit der Lagenanzahl ermöglicht auch zukünftige Upgrades oder Modifikationen, um sicherzustellen, dass die PCB mit den technologischen Fortschritten des Geräts, das sie antreibt, Schritt halten kann.
Diese HDI Any Layer PCBs sind mehr als nur eine Plattform für elektronische Komponenten; sie sind ein hochentwickeltes mehrlagiges Verbindungssystem, das auf Exzellenz ausgelegt ist. Die sorgfältige Liebe zum Detail, von der Materialauswahl bis zur Impedanzkontrolle, und die verfügbaren Anpassungsoptionen demonstrieren das Engagement, ein Produkt zu liefern, das die strengen Anforderungen der modernen Elektronikfertigung nicht nur erfüllt, sondern übertrifft.
Zusammenfassend lässt sich sagen, dass die HDI Any Layer PCBs eine überlegene Wahl für jedes Projekt sind, das ein High-Density-Interconnect-Board benötigt. Mit ihrem robusten FR-4-Material, einer breiten Palette von Kupfergewichten, präziser Impedanzkontrolle, anpassbaren Siebdruckfarben und unbegrenzter Lagenanzahl bieten sie unübertroffene Vielseitigkeit und Leistung. Ob für Unterhaltungselektronik, medizinische Geräte, Telekommunikation oder Luft- und Raumfahrt, diese PCBs liefern Zuverlässigkeit, Effizienz und hochwertige Konnektivität und festigen ihren Platz als kritische Komponente für den Fortschritt der elektronischen Technologie.
| Siebdruckfarbe | Weiß, Schwarz, Gelb |
| Lötstopplackfarbe | Grün, Rot, Blau, Schwarz, Gelb, Weiß |
| Prüfung | Flying Probe Test, E-Test |
| Minimale Leiterbahnbreite/Abstand | 3mil/3mil |
| Min. Ring auf Pad | 3mil |
| Material | FR-4 |
| Lieferzeit | 2-5 Tage |
| Minimale Bohrungsgröße | 0,1 mm |
| Dicke | 0,2 mm - 6,0 mm |
| Min. Fertigbohrungsgröße | 0,1 mm |
Die mehrlagige High-Density-Leiterplatte (HDI Any Layer PCBs) ist ein Gipfel der modernen PCB-Technologie und bietet beispiellose Flexibilität und Zuverlässigkeit für eine Vielzahl von Anwendungen. Diese Platinen sind darauf ausgelegt, die strengen Anforderungen von Hochleistungs-Elektronikgeräten zu erfüllen, bei denen Platz Mangelware ist und Signalintegrität von größter Bedeutung ist. Die HDI Any Layer PCBs verfügen über eine Reihe von Lötstopplackfarben, darunter Grün, Rot, Blau, Schwarz, Gelb und Weiß, die eine Anpassung und einfache Identifizierung während des Montageprozesses ermöglichen.
Mit einer minimalen Bohrungsgröße von 0,1 mm ermöglichen diese High-Density-Interconnect-Any-Layer-PCBs die Aufnahme von mehr Komponenten auf kompaktem Raum und verbessern so die Funktionalität des Endprodukts, ohne Kompromisse bei der Größe einzugehen. Dieses Merkmal ist besonders vorteilhaft in Anwendungen wie Smartphones, Tablets und anderen tragbaren elektronischen Geräten, bei denen Platzersparnis für die Integration zusätzlicher Funktionen entscheidend ist.
Die Bedeutung der Impedanzkontrolle kann im Bereich von Hochgeschwindigkeitsschaltungen nicht hoch genug eingeschätzt werden. Die HDI Any Layer PCBs bieten eine präzise Impedanzkontrolle, um sicherzustellen, dass die Signalintegrität über die gesamte Platine hinweg erhalten bleibt. Dies ist besonders wichtig in Anwendungen wie Hochgeschwindigkeits-Kommunikationsinfrastruktur, fortschrittlichen Computersystemen und hochentwickelter Verteidigungs- und Luftfahrttechnik, wo konsistente Leistung entscheidend ist.
Um die Zuverlässigkeit jeder mehrlagigen High-Density-Leiterplatte zu gewährleisten, werden strenge Tests durchgeführt, darunter der Flying Probe Test und der E-Test. Diese Testprotokolle stellen sicher, dass jede PCB fehlerfrei ist und die strengen Qualitätsstandards erfüllt, die in medizinischen Geräten, Automobil-Elektronik und anderen hochzuverlässigen Branchen erforderlich sind.
Schließlich bieten die Siebdruckfarbenoptionen für die HDI Any Layer PCBs – Weiß, Schwarz und Gelb – klare und lesbare Markierungen zur Identifizierung und Platzierung von Komponenten, was während des Montageprozesses unerlässlich ist. Branchen wie die Unterhaltungselektronikfertigung und die industrielle Automatisierung, in denen komplexe Baugruppen üblich sind, werden dieses Merkmal als besonders vorteilhaft empfinden.
Zusammenfassend lässt sich sagen, dass das Produkt HDI Any Layer PCBs eine wesentliche Komponente für jede High-Tech-Anwendung ist, bei der mehrlagige High-Density-Leiterplatten benötigt werden. Seine Vielseitigkeit und hohe Leistung machen es für eine breite Palette von Szenarien geeignet, von alltäglichen Verbrauchergeräten bis hin zu den fortschrittlichsten und anspruchsvollsten elektronischen Systemen.
Unsere High-Density-Interconnect-Board (HDI) Any Layer PCBs bieten eine Reihe von Produktanpassungsdiensten, die auf Ihre spezifischen Anforderungen zugeschnitten sind. Mit einer beeindruckenden Lieferzeit von 2-5 Tagen stellen wir sicher, dass Ihr Projekt ohne Kompromisse bei der Qualität voranschreitet.
Die High-Density-Interconnect-Any-Layer-PCBs verfügen über einen minimalen Ring auf Pad von 3 mil, der robuste Pad-Verbindungen gewährleistet, und eine minimale Bohrungsgröße von 0,1 mm, die die feinsten Durchgangslöcher für komplexe Designs und High-Density-Montagesysteme aufnimmt.
Wir können jede für Ihr Projekt erforderliche Lagenanzahl unterbringen und bieten die Flexibilität, komplexe Designs und fortschrittliche elektronische Anwendungen zu unterstützen.
Um die Leistung und Langlebigkeit Ihrer PCBs zu verbessern, bieten wir eine Vielzahl von Oberflächenveredelungen an, darunter HASL, ENIG, Immersion Silver und OSP. Jede Veredelung wird präzise aufgetragen, um eine zuverlässige Lötbarkeit und Schutz vor Oxidation zu gewährleisten.
Wählen Sie unsere HDI Any Layer PCBs für Ihr nächstes Projekt, um von der hochmodernen High-Density-Montagesystemtechnologie und den Anpassungsdiensten zu profitieren, die den Standard für Exzellenz in der PCB-Industrie setzen.
Unsere HDI Any Layer PCBs sind darauf ausgelegt, die höchsten Standards an Qualität und Zuverlässigkeit zu erfüllen. Um die beste Leistung Ihres Produkts zu gewährleisten, bieten wir umfassenden technischen Support und Dienstleistungen. Unser Support umfasst den Zugang zu einer Fülle von Online-Ressourcen, einschließlich technischer Dokumentation, FAQs und Fehlerbehebungsleitfäden. Darüber hinaus bieten wir direkte Unterstützung durch unser Team von erfahrenen Ingenieuren, die bei Designüberlegungen, Materialauswahl und Optimierung für die Herstellbarkeit helfen können.
Unsere Dienstleistungen umfassen auch eine vollständige Palette von Testmöglichkeiten, um sicherzustellen, dass Ihre HDI Any Layer PCBs die Spezifikationen erfüllen. Dazu gehören unter anderem elektrische Tests, Impedanzkontrolltests und thermische Zyklen. Darüber hinaus bieten wir fortschrittliche Dienstleistungen wie Röntgeninspektion und automatische optische Inspektion (AOI) an, um die Integrität von inneren Lagen und Mikro Vias zu gewährleisten. Sollten Sie Probleme mit unseren Produkten haben, ist unser technisches Support-Team bestrebt, schnelle und effektive Lösungen anzubieten, um Ausfallzeiten zu minimieren.
Wir engagieren uns für kontinuierliche Verbesserung und Kundenzufriedenheit. Unser Support und unsere Dienstleistungen zielen darauf ab, Ihnen Sicherheit zu geben, in dem Wissen, dass Sie einen zuverlässigen Partner für Ihre PCB-Bedürfnisse haben. Bitte besuchen Sie unsere Website oder kontaktieren Sie unser Kundendienstteam für weitere Unterstützung mit Ihren HDI Any Layer PCBs.
Senden Sie Ihre Anfrage direkt an uns
