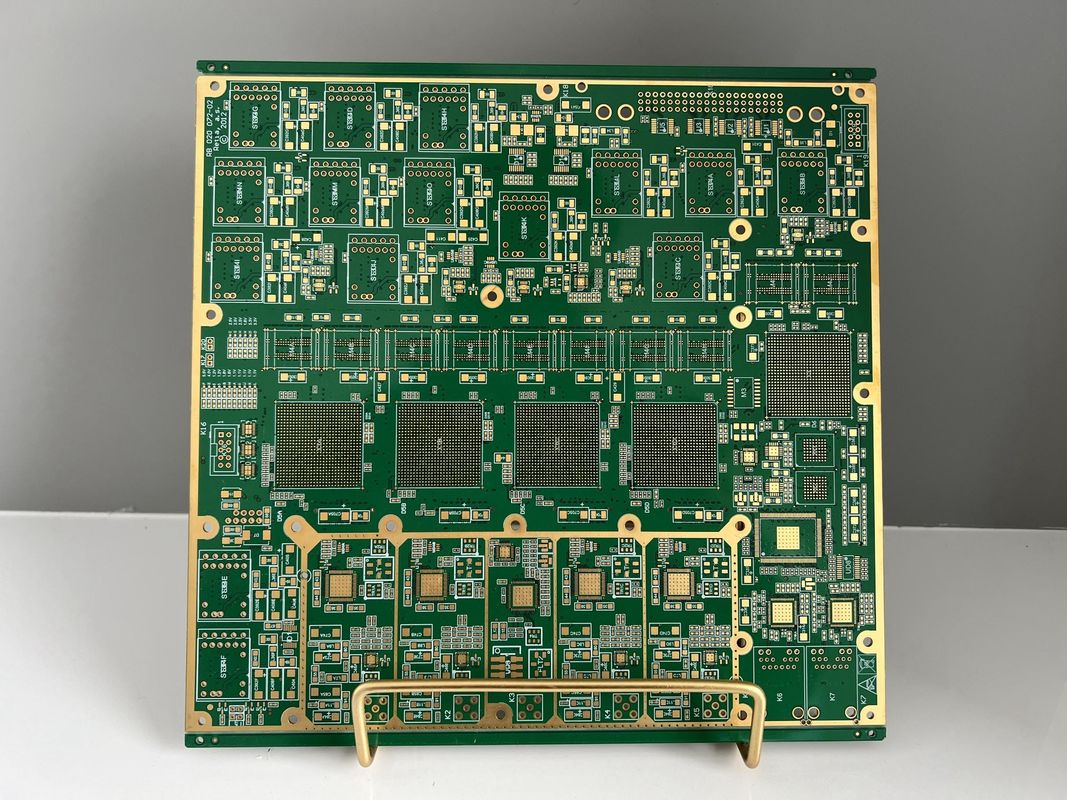

Hochleistungs-HDI Jede Schicht-PCB-Board ENIG Oberflächenabschluss 0,2-6 mm

Hochleistungs-HDI Jede Schicht-PCB-Board ENIG Oberflächenabschluss 0,2-6 mm

Jede Schicht PCB ENIG Oberfläche

Alle Schicht-PCB 6 mm

Hochleistungs-PCB mit jeder Schicht

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Material:
FR-4
Mindestliniebreite/Abstand:
3 ml/3 ml
Mindestgröße des Lochs:
0.1 mm
Anzahl der Schichten:
Jede Schicht
Prüfungen:
Flugsonde-Test, E-Test
Stärke:
0.2 mm bis 6.0 mm
Oberflächenbearbeitung:
HASL, ENIG, Immersion Silber, OSP
Kupfergewicht:
0.5oz-6oz
Hervorheben:

Jede Schicht PCB ENIG Oberfläche

,

Alle Schicht-PCB 6 mm

,

Hochleistungs-PCB mit jeder Schicht

Zahlungs- und Versandbedingungen
Beschreibung des Produkts

Beschreibung des Produkts:

Die High-Density Interconnect (HDI) Any Layer Printed Circuit Boards (PCBs) stehen an der Spitze der PCB-Technologie und bedienen komplexe und hochdichte Drahtplattenprojekte in verschiedenen Branchen.Diese Platten sind so konzipiert, dass sie die strengen Anforderungen von Hochgeschwindigkeits- und Hochfrequenzanwendungen erfüllen, bei denen Platz, Gewicht und Leistung entscheidende Faktoren sind.mit der Fähigkeit, eine beliebige Anzahl von Schichten zu haben, bieten diese HDI AnyLayer-PCBs eine beispiellose Designflexibilität, was sie zu einer ausgezeichneten Wahl für fortschrittliche elektronische Baugruppen macht.

Eines der bemerkenswertesten Merkmale der HDI Any Layer PCBs ist ihre umfangreiche Schichtzählfähigkeit.die für moderne elektronische Geräte, die eine komplexe Verkabelung und hohe Funktionalität erfordern, unerlässlich istDie Any-Layer-Technologie ermöglicht die Verbindung zwischen beliebigen Schichten der Leiterplatte, wodurch die Signalintegrität und die elektrische Leistung des Endprodukts optimiert werden.

In Bezug auf die Oberflächenveredelung haben die HDI Any Layer PCBs eine Vielzahl von Optionen zur Auswahl, darunter Hot Air Solder Leveling (HASL), Electroless Nickel Immersion Gold (ENIG),Untertauchen SilberHASL ist kostengünstig und bietet eine gute Schweißfähigkeit.Während ENIG eine ausgezeichnete Korrosionsbeständigkeit bietet, ist es ideal für FeinspitzkomponentenImmersion Silver ist bekannt für seine hervorragende Flachheit und Leitfähigkeit, und OSP bietet eine saubere, bleifreie Oberfläche, die für komplexe Lötanforderungen geeignet ist.

Das Kupfergewicht ist ein weiteres wichtiges Merkmal dieser hochdichten Verkabelungstafeln.Sicherstellung, dass sie sowohl auf den Leistungsbedarf als auch auf den Signalbedarf der Anwendung zugeschnitten werden können. Schwerere Kupfergewichte sind besonders für Anwendungen von Vorteil, bei denen das thermische Management ein Problem darstellt, da sie zur effizienteren Wärmeableitung beitragen.

Die Impedanzkontrolle ist eine kritische Spezifikation bei der Konstruktion und Produktion von HDI Any Layer PCBs.Diese Platten sind präzise konstruiert, um sicherzustellen, dass die Impedanz der Spuren und Durchgänge die spezifischen Anforderungen der Anwendung erfülltDies ist entscheidend für die Aufrechterhaltung der Signalintegrität, insbesondere in Hochgeschwindigkeits- und Hochfrequenzkreisen, in denen jede Abweichung zu Signalverlusten oder -reflexionen führen kann.

Darüber hinaus werden die ästhetischen und funktionalen Aspekte der HDI Any Layer PCBs durch die Verfügbarkeit verschiedener Seidenschirmfarben, darunter weiß, schwarz und gelb, berücksichtigt.Die Seidenschirm-Schicht ist unerlässlich, um menschlich lesbare Markierungen auf dem PCB hinzuzufügen, wie z. B. Bauteil-Identifikatoren und Prüfstellen, die die Montage und Fehlerbehebung erleichtern.Die Farbauswahl kann die Sichtbarkeit dieser Markierungen verbessern oder ein spezifisches Aussehen bieten, das den Marken- oder Designpräferenzen des Endprodukts entspricht.

Die High Density Interconnect Any Layer PCBs stellen einen Sprung in die PCB-Fertigung dar und entsprechen den sich entwickelnden Anforderungen an kompaktere, effizientere und leistungsfähigere Elektronik.Diese Platten eignen sich besonders für Anwendungen im Telekommunikationsbereich, medizinische Geräte, Militär und Luftfahrt und alle anderen Bereiche, in denen fortschrittliche elektronische Verpackungen erforderlich sind.und überlegene elektrische Eigenschaften, HDI Any Layer PCBs sind eine strategische Wahl für Designer, die die Grenzen des elektronischen Designs überschreiten und in ihren jeweiligen Märkten einen Wettbewerbsvorteil erzielen möchten.

Die High Density Interconnect Any Layer PCBs sind ein Beweis für die Fortschritte in der PCB-Technologie.Optionen für ein erhebliches Kupfergewicht, eine strenge Impedanzkontrolle und eine Reihe von Seidenschirmfarben, was sie zu einer anpassbaren Lösung für komplexe und dichte Verkabelungsanforderungen macht.Egal, ob Sie an einem hochmodernen Konsumgerät oder an einer kritischen Luftfahrtkomponente arbeiten, HDI Any Layer PCBs bieten die Zuverlässigkeit, Leistung und Präzision, die Sie benötigen, um Ihre innovativen Projekte zum Leben zu erwecken.



Eigenschaften:

  • Produktbezeichnung: HDI Alle Schicht-PCBs
  • High-Density Interconnect Board mit hoher Dichte
  • Mehrschicht-Druckplatte mit hoher Dichte
  • Interconnect Board mit beliebiger Schicht
  • Farbe: Weiß, Schwarz, Gelb
  • Min. Ringring: 3 mm
  • Mindestlochgröße: 0,1 mm
  • Prüfung: Flugsondeprüfung, E-Prüfung
  • Farbe der Maske: Grün, Rot, Blau, Schwarz, Gelb, Weiß


Technische Parameter:

Technischer Parameter Spezifikation
Mindestliniebreite/Abstand 3 ml/3 ml
Material FR-4
Seidenfarbe Weiß, Schwarz, Gelb
Kupfergewicht 0.5oz-6oz
Anzahl der Schichten Jede Schicht
Min. Fertiggussgröße 0.1 mm
Vorlaufzeit 2 bis 5 Tage
Prüfungen Flugsonde-Test, E-Test
Stärke 0.2 mm bis 6.0 mm
Oberflächenbearbeitung HASL, ENIG, Immersion Silber, OSP


Anwendungen:

Das HDI (High-Density Interconnect) Any Layer PCB ist ein ausgeklügeltes Multilayer High-Density Printed Circuit Board, das speziell für die komplexen Anforderungen moderner Elektronik entwickelt wurde.Die Produktmerkmale wie z. B. ein ringförmiger Ring von mindestens 3 Millimetern, die Verwendung des FR-4-Materials, die Impedanzkontrolle und eine Mindestleitungsbreite/Abstand von 3 mil / 3 mil machen es zu einer idealen Wahl für eine Vielzahl von Anwendungen und Szenarien.

Einer der wichtigsten Anwendungsbereiche für die HDI Any Layer PCBs ist der Hochleistungsrechner.Die hohe Dichte dieser Platten ermöglicht es ihnen, die neueste Generation von Prozessoren und Speichermodulen zu unterstützenDie präzise Impedanzsteuerung gewährleistet die Integrität des Signals bei Hochgeschwindigkeitsdatenübertragungen.Diese Platten sind perfekt für Server., Rechenzentren und Supercomputer.

Außerdem ist das High-Density Interconnect Board im Bereich der Telekommunikation von entscheidender Bedeutung.und andere drahtlose Kommunikationssysteme profitieren von der kompakten Größe und der verbesserten elektrischen Leistung, die diese PCBs bietenDie HDI Any Layer-PCB ermöglichen ein dichteres Layout der Komponenten, was für tragbare Elektronik, die nur begrenzten Platz hat, aber hohe Funktionalität erfordert, unerlässlich ist.

In der medizinischen Industrie werden die High Density Interconnect Any Layer PCBs in kritischen medizinischen Geräten eingesetzt.und andere diagnostische Werkzeuge stützen sich auf die hohe Präzision und Zuverlässigkeit, die diese PCB bietenDie Fähigkeit, Flugsonde-Tests und E-Tests auszuhalten, stellt sicher, dass jedes Board die strengen Anforderungen für medizinische Anwendungen erfüllt.

Außerdem sind diese PCBs auch im Automobilbereich verbreitet, wo fortschrittliche Elektronik immer häufiger vorkommt.Die HDI AnyLayer-PCBs bieten die Zuverlässigkeit und Haltbarkeit, die erforderlich sind, um den rauen Umgebungen in Automobilanwendungen standzuhalten.

Schließlich nutzen Luft- und Raumfahrt- und Verteidigungssysteme auch die High Density Interconnect Any Layer PCBs für ihre fortschrittlichen elektronischen Systeme.Diese Sektoren benötigen Komponenten, die unter extremen Bedingungen zuverlässig arbeiten können, und die Robustheit des FR-4-Materials in Kombination mit den Fähigkeiten zur Verbindung mit hoher Dichte machen diese PCBs zu einer naheliegenden Wahl.

Zusammenfassend kann gesagt werden, dass die HDI Any Layer PCBs aufgrund ihrer überlegenen elektrischen Leistung, Zuverlässigkeit und Skalierbarkeit vielseitig sind und in verschiedenen Hightech-Industrien eingesetzt werden können.Ob es Computer sind, Telekommunikation, Medizin, Automobilindustrie oder Luft- und Raumfahrt und Verteidigung, diese Multilayer High-Density Printed Circuit Boards sind so konzipiert, dass sie unter den anspruchsvollsten Bedingungen funktionieren.



Anpassung:

Unsere HDI AnyLayer-PCBs bieten eine Reihe von Produktanpassungsdiensten, um die anspruchsvollen Anforderungen von Hochdichte-Montagesystemen zu erfüllen.einschließlich sowohl des Flugsonde-Tests als auch des E-Tests, um sicherzustellen, dass jedes Any-Layer Interconnect Board unseren strengen Qualitätsstandards entspricht.

Die Mindestgröße der fertig gefertigten Löcher, die wir erreichen können, beträgt nur 0,1 mm. Dies ermöglicht die Konstruktion von Hochdichte-Integrierten Schaltkreis-Verbindungstafeln, die präzise und komplizierte Muster erfordern.Unsere Lötmasken Farboptionen umfassen Grün, Rot, Blau, Schwarz, Gelb und Weiß, so dass Sie die Flexibilität haben, die perfekte Ästhetik für Ihr Projekt auszuwählen.

Wir erfüllen auch verschiedene Anforderungen in Bezug auf das Kupfergewicht, von 0,5 Unzen bis zu 6 Unzen, um unterschiedliche Stromtragfähigkeit und Haltbarkeitsbedürfnisse zu erfüllen.Unsere Technologie erlaubt eine Mindestliniebreite und einen Abstand von 3 mil / 3 mil, was für die komplizierten Entwürfe von Any-Layer Interconnect Boards entscheidend ist.



Unterstützung und Dienstleistungen:

Unsere HDI AnyLayer-PCBs werden mit umfassendem technischem Support und Dienstleistungen ausgestattet, um die höchste Zufriedenheit zu gewährleisten.Wir können komplexe Entwürfe mit hoher Zuverlässigkeit und Präzision unterstützenUnsere Unterstützung umfasst:

Konstruktionsberatung:Unser Expertenteam ist bereit, bei PCB-Designüberlegungen zu helfen, um sicherzustellen, dass Ihr Layout für HDI Any Layer-Technologie optimiert ist.

Produktionsunterstützung:Wir führen Sie durch den Fertigungsprozess und geben Ihnen Einblicke in die Materialauswahl, die Schichtstapelung und die Prozessfähigkeiten, um Ihren Anforderungen gerecht zu werden.

Qualitätssicherung:Unsere Produkte werden strengen Prüfungen und Qualitätskontrollverfahren unterzogen, um sicherzustellen, dass sie allen Industriestandards und Ihren spezifischen Qualitätsanforderungen entsprechen.

Technische Dokumentation:Wir liefern detaillierte Dokumentation über Spezifikationen, Handhabungsanweisungen und Richtlinien für Best Practices während der Montage und Integration.

Unterstützung nach dem Verkauf:Unser Engagement für Sie setzt sich auch nach der Lieferung fort und bietet Ihnen Unterstützung nach dem Verkauf, um alle Bedenken oder Probleme zu beheben, die bei der Verwendung unserer HDI Any Layer PCBs auftreten können.

Für technische Fragen oder Unterstützung bei Ihren HDI Any Layer PCBs ist unser engagiertes Support-Team bereit, Ihnen zu helfen, die bestmögliche Leistung Ihres Produkts zu erzielen.
