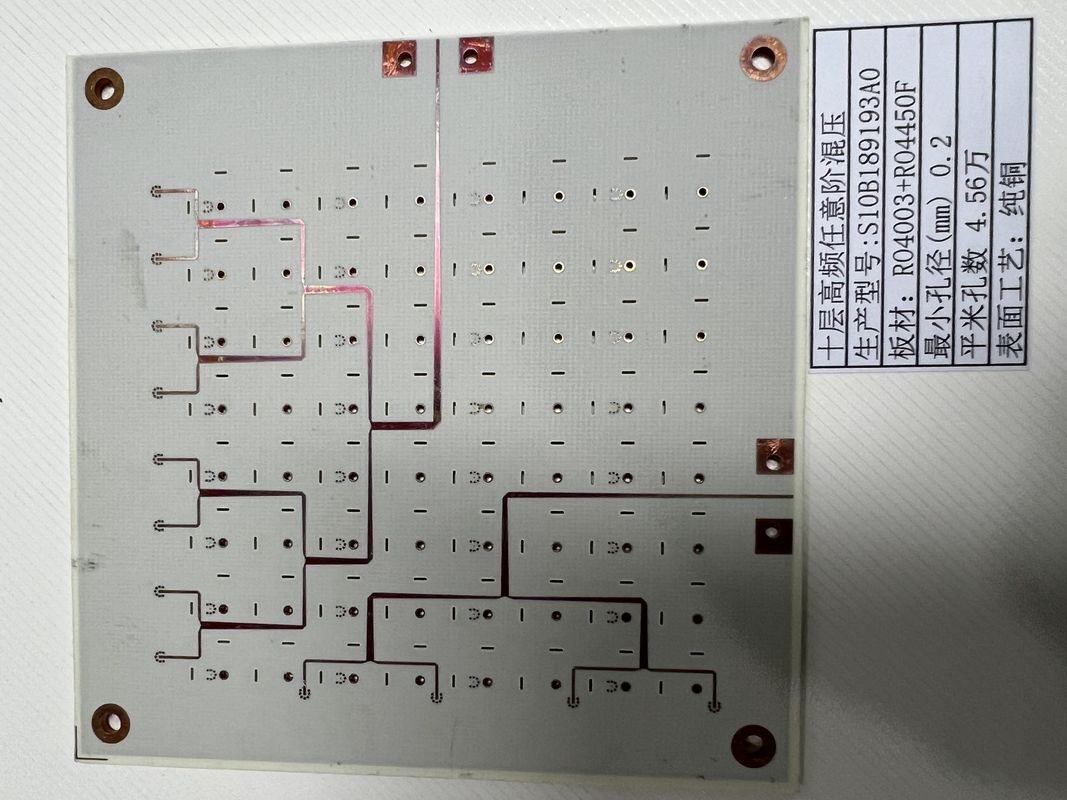

Erweiterte jede Schicht HDI-PCB FR-4 mit Impedanzkontrolle

Beschreibung des Produkts:

Die HDI Any Layer PCBs stellen einen bedeutenden Fortschritt in der Technologie von Leiterplatten dar und bieten eine beispiellose Leistung und Vielseitigkeit.Konzipiert, um den hohen Anforderungen der modernen Elektronikindustrie gerecht zu werden, sind diese PCBs eine ideale Lösung für Anwendungen, die hohe Dichte von Verbindungen und zuverlässige Signalintegrität erfordern.Das Any-Layer Interconnect Board ist ein Produkt, das eine Vielzahl von Technologien bedient, von hochentwickelten Kommunikationsgeräten bis hin zu kritischen medizinischen Geräten.

Das Herzstück des HDI Any Layer PCB ist die sorgfältige Impedanzkontrolle, die sicherstellt, dass die elektrischen Eigenschaften der Platine den genauen Anforderungen der Anwendung entsprechen.Dies ist entscheidend für die Aufrechterhaltung der Signalintegrität.Die Impedanzkontrolle ist nicht nur ein Merkmal;Es ist eine Garantie dafür, dass die Leistung des Platins den strengen Standards entspricht, die für die heutigen komplexen elektronischen Baugruppen erforderlich sind..

Das Material, das für die Herstellung dieser Hochdichte-Druckschaltplatten verwendet wird, ist der Industriestandard FR-4. Dieses Material wurde wegen seiner hervorragenden elektrischen Isolierung ausgewählt.mechanische FestigkeitEs ist in der Lage, den Belastungen bei der Montage und den Einsatzbedingungen in einer Vielzahl von Umgebungen standzuhalten.FR-4 ist ein bewährtes Material, das eine stabile und zuverlässige Grundlage für Hochdichte-Verbindungssysteme bietet.

Mit Kupfergewichten von 0,5 Unzen bis 6 Unzen bieten diese Platten eine große Vielseitigkeit.was bedeutet, dass die HDI Any Layer-PCBs für leistungsstarke Anwendungen oder feine Präzisionsschaltungen angepasst werden könnenDiese Flexibilität im Design ist einer der Gründe, warum diese Platten für Ingenieure und Designer, die ihre elektronischen Baugruppen für Leistung und Zuverlässigkeit optimieren möchten, eine bevorzugte Wahl sind.

Eine der bemerkenswertesten Eigenschaften der HDI Any Layer PCBs ist ihre Min. Finished Hole Size von 0,1 mm. Diese Fähigkeit ermöglicht die Verwendung von extrem feinen Tonhöhenkomponenten,Es ermöglicht Designern, mehr Funktionalität in kleinere Räume zu packenDies ist ein entscheidender Vorteil in Branchen, in denen die Miniaturisierung der Schlüssel ist, wie z. B. bei mobilen Geräten und tragbaren Technologien.Die Fähigkeit, solche kleinen Durchläufe zu erzeugen, ist ein Beweis für die Präzision der Fertigungsprozesse, die bei der Herstellung dieser Bretter verwendet werden.

Da die Zeit für die Markteinführung in der wettbewerbsorientierten Elektronikindustrie von großer Bedeutung ist, wird die Vorlaufzeit für die HDI-PCBs in jeder Schicht innerhalb eines sehr effizienten Zeitraums von 2-5 Tagen gehalten.Diese schnelle Abwicklungszeit sorgt dafür, dass die Projekte im Zeitplan bleiben und schnell auf die Anforderungen des Marktes reagieren könnenEgal, ob es sich um Prototypen oder um die Produktion in großem Maßstab handelt, die schnelle Vorlaufzeit ist ein wesentlicher Faktor, um die Dynamik der Produktentwicklungszyklen zu erhalten.

Das Multilayer Interconnect System, das HDI Any Layer PCBs verkörpert, ist ein Beweis für die Entwicklung der PCB-Technologie.Es gibt Designern die Flexibilität, kompliziertere und leistungsstärkere elektronische Systeme zu entwickeln als je zuvorMit seiner robusten Impedanzkontrolle, dem vielseitigen FR-4-Material, einer Reihe von Kupfergewichten und ultrafeinen Lochfähigkeiten ist das HDI Any Layer PCB ein Eckpfeiler des modernen elektronischen Designs.Ob für die Luft- und RaumfahrtIn der Automobilindustrie, in der Unterhaltungselektronik oder in jeder anderen Industrie, in der Zuverlässigkeit und Dichte von größter Bedeutung sind, sind diese PCB ein Leuchtturm für Innovation und Qualität.

Abschließend ist festzustellen, dass die HDI Any Layer PCBs nicht nur ein weiterer Bestandteil der Elektronikversorgungskette sind, sondern ein zentrales Element für den Fortschritt der elektronischen Technologie.Sie ermöglichen die Schaffung von Hochdichte-Druckschirmplatten-Systemen mit mehreren Schichten, die die Innovationen von heute und morgen vorantreiben.Durch die Kombination von hochwertigen Materialien, präziser Fertigung und schnellen Lieferzeiten werden diese PCBs in den kommenden Jahren an der Spitze der Elektronikindustrie stehen.

Eigenschaften:

• Produktbezeichnung: HDI Alle Schicht-PCBs
• Schichtzahl: Jede Schicht
• Oberflächenveredelung: HASL, ENIG, Immersion Silber, OSP
• Farbe der Maske: Grün, Rot, Blau, Schwarz, Gelb, Weiß
• Min. Ringring: 3 mm
• Impedanzkontrolle: Ja
• Hochdichte-Verkabelung
• Mehrschicht-Verbindungssystem
• Erweitertes mehrschichtiges Verbindungssystem

Technische Parameter:

Anwendungen:

Die HDI Any Layer PCBs, die durch ihre Any-Layer Interconnect Board-Technologie gekennzeichnet sind, bieten eine vielseitige Lösung für eine Vielzahl von Anwendungen.Diese PCBs sind so konzipiert, dass sie jede Schichtzahl aufnehmen können, so dass sie ideal für anspruchsvolle elektronische Geräte geeignet sind, bei denen Platz auf dem Spiel ist und die Leistung von entscheidender Bedeutung ist.die klare Kennzeichnung und Identifizierung in verschiedenen Betriebsumgebungen ermöglicht.

Mit Kupfergewichten von 0,5 Unzen bis 6 Unzen liefern diese High-Density Interconnect-Boards die notwendige Leistung und Signalintegrität für Hochstrom-Anwendungen und Feinschallkomponenten.Diese Flexibilität des Kupfergewichts ermöglicht es den Konstrukteuren auch, die Anforderungen an die thermische Bewirtschaftung der PCB mit der für das Endverwendungsszenario erforderlichen mechanischen Festigkeit in Einklang zu bringen.

Die minimale Bohrgröße von 0,1 mm auf den HDI Any Layer PCBs unterstreicht die Fähigkeit der Platine zur Platzierung von Komponenten mit hoher Dichte.Dieses Merkmal ist besonders wichtig für Anwendungen, bei denen Immobilien eine hohe Preissteuer haben., wie beispielsweise bei mobilen Geräten, tragbaren Technologien und medizinischen Implantaten.

Abhängig von der spezifischen Anwendung kann die Oberflächenbeschichtung der HDI Any Layer PCBs auf die Anforderungen des Produkts zugeschnitten werden.Möglichkeiten sind unter anderem die Ausgleichung mit Heißluftlösemittel (HASL) zur Kosteneffizienz., Elektroless Nickel Immersion Gold (ENIG) für eine ausgezeichnete Oberflächenplatheit, Immersion Silver für ein ausgewogenes Verhältnis zwischen Kosten und Leistung,und organische Schweißkonservierungsmittel (OSP) für eine bleifreie und saubere Oberflächenveredelung.

Diese Any-Layer Interconnect Boards eignen sich besonders für Branchen, die eine hohe Zuverlässigkeit und eine dichte Verpackung erfordern, wie Luft- und Raumfahrt, Militär und High-End-Computing.Sie werden auch häufig in Smartphones verwendetIn der Automobilindustrie ist es auch so, daß die Produktion von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung von Geräten, die für die Verarbeitung vonVorteile der Verwendung von HDI Any Layer PCB in fortschrittlichen Fahrerassistenzsystemen (ADAS), Infotainmentsysteme und elektronische Steuergeräte (ECU), die robuste und zuverlässige Verbindungslösungen erfordern.

Zusammenfassend: die Vielseitigkeit in Schichtzahl, Seidenschirmfarbe, Kupfergewicht, Mindestlochgröße,und Oberflächenveredelungsoptionen machen HDI AnyLayer-PCBs zu einer idealen Wahl für eine Vielzahl von Szenarien, in denen die Hochdichte-Verbindungstechnologie eine grundlegende Voraussetzung für den Produkterfolg ist.

Anpassung:

DieHDI PCBs in jeder Schicht, auch als High-Density Integrated Circuit Interconnection Boards bekannt, sind der Höhepunkt der Raffinesse in der PCB-Technologie.Unsere Produktanpassungsdienste ermöglichen eine breite Palette von Spezifikationen, um Ihre genauen Bedürfnisse zu erfüllen. mit einemmit einer Dicke von 0,2 mm bis 6,0 mm, können diese beliebigen Schichtverbindungstafeln auf kompakte und vielfältige Anwendungen zugeschnitten werden.

UnsereHochdichte integrierte Schaltkreis-Verbindungstafelnmit einem Mindestring von3 Mil, um zuverlässige Verbindungen und robuste Leistung für Ihre hochen Präzisionsanforderungen zu gewährleisten.Grün, Rot, Blau, Schwarz, Gelb und Weiß, so dass persönliche ästhetische Vorlieben und die Kennzeichnung des Vorstands möglich sind.

DieAnzahl der Schichtenist vollständig anpassbar, unterstütztJede SchichtDiese Flexibilität sorgt dafür, dass unsere HDI Any Layer PCBs die komplexesten Layouts und Funktionalitäten aufnehmen können.

Wir verstehen die Bedeutung von Zeit in der Produktentwicklung und bieten Ihnen eine schnelleVorlaufzeit von 2-5 TagenUnsere Produktanpassungsdienste für HDI AnyLayer-PCBs kombinieren Qualität, Präzision,und Geschwindigkeit, um Ihnen zu helfen, Ihre Projektziele effizient zu erreichen.

Unterstützung und Dienstleistungen:

Unsere HDI AnyLayer-PCBs sind so konzipiert, dass sie eine überlegene Leistung für Anwendungen mit hoher Dichte bieten.Wir bieten umfassende technische Unterstützung und Dienstleistungen.Unser Expertenteam ist bereit, Ihnen bei technischen Fragen oder Problemen zu helfen, die Sie mit Ihren HDI Any Layer PCBs haben.

Unsere Dienstleistungen umfassen detaillierte Produktdokumentation, Fehlerbehebungsanleitungen und Anwendungsnotizen, um Selbsthilfe zu erleichtern.wir bieten Ihnen direkte Unterstützung bei komplexeren Anfragen oder Problemen, die während der Nutzung unseres Produkts auftreten könnenUnser technisches Team ist bestrebt, Ihnen zu helfen, die vollen Möglichkeiten Ihrer HDI Any Layer PCBs zu verstehen und alle Probleme zeitnah und effizient zu lösen.

Um die Leistung Ihrer HDI Any Layer PCBs zu verbessern, beraten wir Sie auch über Best Practices für Design, Layout und Montage.Wir sind bestrebt sicherzustellen, dass Sie das volle Potenzial unserer Technologie in Ihren Anwendungen nutzen können.Bitte beachten Sie, dass unsere Dienstleistungen je nach den spezifischen Anforderungen und Konfigurationen Ihres Produkts variieren können.

Wenn Sie weitere Hilfe benötigen, wenden Sie sich bitte an unseren Kundenservice (Kontaktinformationen ausgeschlossen).vom ersten Entwurf bis zur Endproduktion, um sicherzustellen, dass Ihre HDI Any Layer PCBs Ihren Erwartungen entsprechen und zum Erfolg Ihrer Projekte beitragen.
