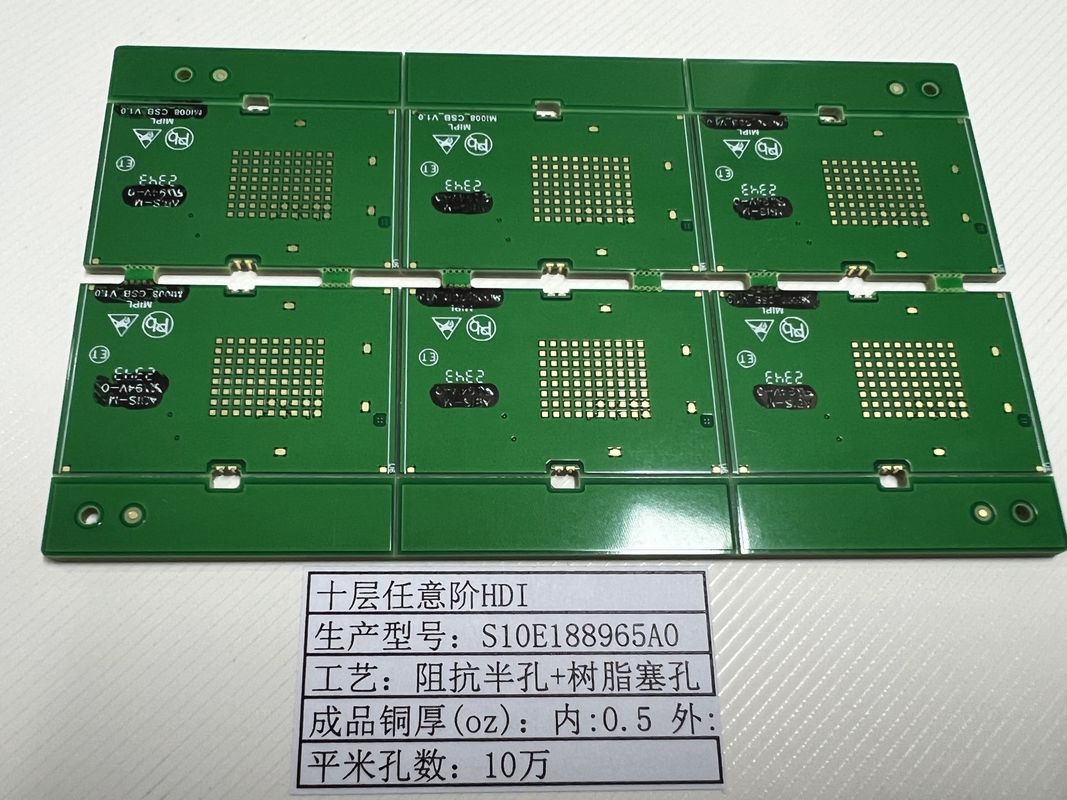

Weiß/Schwarz/Gelb Seidenbildschirm HDI-PCBs Impedanzkontrolle FR-4 3mil Min. Ringförmig

Beschreibung des Produkts:

Die HDI AnyLayer-PCBs stellen den Höhepunkt der Leiterplattentechnik dar, die modernste Technologie für komplexe und leistungsstarke elektronische Anwendungen beinhaltet.Diese Platten zeichnen sich durch eine beliebige Schicht-Verbindungsstruktur aus, die ein flexibleres Design ermöglicht, indem leitfähige Verbindungen zwischen beliebigen Schichten der Leiterplatte ermöglicht werden.wo Raumoptimierung und Signalintegrität von größter Bedeutung sind.

Unser High-Density Interconnect Board (HDI Board) verfügt über eine beeindruckende Flexibilität bei der Schichtzahl, die passend als "Any Layer" beschrieben wird." Das bedeutet, dass unser Herstellungsprozess in der Lage ist, PCBs mit verschiedenen Schichten zu behandeln.Egal, ob Sie ein einfaches Vierschichtbrett oder ein anspruchsvolles Zehenschichtdesign benötigen.Unsere HDI AnyLayer PCBs können angepasst werden, um Ihren Bedürfnissen zu entsprechen.

Eine der auffälligsten Eigenschaften der HDI Any Layer PCBs ist die minimale Ringgröße von 3 mil (0,0762 mm).die Dichte der Komponentenplatzierung erheblich erhöhtDurch die Verringerung der Größe der Ringringe können Designer den eingesparten Platz nutzen, um mehr Funktionalität in einen kleineren Bereich zu packen, wodurch diese Leiterplatten ideal für moderne,Miniaturisierte elektronische Geräte.

Das Basismaterial, das bei der Herstellung unserer HDI AnyLayer-PCBs verwendet wird, ist der Industriestandard FR-4. Bekannt für seine hervorragende elektrische Isolierung und Wärmebeständigkeit,FR-4 ist ein Verbundwerkstoff, der für eine Vielzahl von elektronischen Anwendungen langlebig und zuverlässig istDie breite Verwendung und Akzeptanz in der Industrie machen es zur idealen Materialwahl für die Prototyping- und Massenproduktion von hochdichten, miteinander verbundenen PCBs mit jeder Schicht.

In Bezug auf die Präzision verfügen unsere HDI Any Layer PCBs über eine Mindestlochgröße von 0,1 mm, die die Einbeziehung von Feinpitch-Komponenten unterstützt und eine hohe Dichte an Komponenten ermöglicht.Diese Eigenschaft ist besonders wichtig für Anwendungen, bei denen eine große Anzahl von Verbindungen in einem engen Raum erforderlich ist.Mit solcher Präzision können diese PCBs fortschrittliche Technologien unterstützen, darunter Mikro-Via und begrabene Via, die für die Verbesserung der Leistung von Hochgeschwindigkeitskreisen von grundlegender Bedeutung sind.

Unsere Produktionszeit für diese High-Density Interconnect Any Layer PCBs ist bemerkenswert schnell, zwischen 2 und 5 Tagen.Diese schnelle Bearbeitungszeit sorgt dafür, dass Ihr Projekt ohne unnötige Verzögerungen voranschreitetWir verstehen die Bedeutung von Time-to-Market in der wettbewerbsorientierten Elektronikindustrie.und wir bemühen uns, den schnellstmöglichen Service zu bieten, ohne die Qualität unserer PCBs zu beeinträchtigen.

Zusammenfassend sind die HDI AnyLayer-PCBs eine perfekte Lösung für diejenigen, die hohe Dichte, hohe Zuverlässigkeit und leistungsstarke Leiterplatten suchen.Mindestgrößen der RingringeDiese PCBs stehen an der Spitze der PCB-Technologie, egal ob Sie fortschrittliche Unterhaltungselektronik entwickeln,komplizierte Medizinprodukte, oder kritische Luftfahrtkomponenten, sind unsere HDI Any Layer PCBs so konzipiert, dass sie den strengen Anforderungen Ihrer Anwendungen gerecht werden und sicherstellen, dass Ihr Produkt in jedem Szenario optimal funktioniert.

Eigenschaften:

• Produktbezeichnung: HDI Alle Schicht-PCBs
• Vorlaufzeit: 2-5 Tage
• Schichtzahl: Jede Schicht
• Farbe der Maske: Grün, Rot, Blau, Schwarz, Gelb, Weiß
• Min. Fertiges Loch Größe: 0,1 mm
• Stärke: 0,2 mm bis 6,0 mm
• Merkmal: Mehrschicht-Verbindungssystem
• Merkmal: Mehrschicht-Durchsatzplatte mit hoher Dichte
• Merkmal: Interkonnektionsplatte mit beliebigen Schichten

Technische Parameter:

Anwendungen:

Die HDI (High-Density Interconnect) Any-Layer-PCBs stehen an der Spitze der modernen Leiterplattentechnologie und bieten eine beispiellose Flexibilität und Leistung für eine Vielzahl von Anwendungen.Mit ihrer Fähigkeit, jede Schicht miteinander zu verbinden, sind sie eine ideale Wahl für Szenarien, in denen Platz knapp ist und hochdichte Verkabelungsplatten unerlässlich sind.

Diese PCBs verfügen über eine Mindestlinienbreite und einen Abstand von 3 mil / 3 mil, so dass sie für hochauflösende Anforderungen in fortschrittlichen elektronischen Geräten geeignet sind.1 mm stellt außerdem sicher, dass auch die komplexesten Komponenten untergebracht werden können, so daß diese Platten perfekt für Anwendungen in der medizinischen, Luft- und Raumfahrtindustrie und in der Telekommunikationsindustrie geeignet sind, wo Zuverlässigkeit und Genauigkeit von größter Bedeutung sind.

Die HDI Any Layer PCBs sind mit einer schnellen Vorlaufzeit von 2-5 Tagen hervorragend geeignet für schnelle Prototypen und dringende Projekte.Elektronikhersteller können von der schnellen Umschaltzeit profitieren, um auf einem wettbewerbsorientierten Markt im Vorteil zu bleiben, insbesondere bei der Entwicklung von Spitzentechnikprodukten, die eine schnelle Iteration und Prüfung erfordern.

Die beliebige Schicht-Verbindung ist auch in der Gestaltung der Ästhetik vielseitig und bietet Seidenbildschirmfarben in Weiß, Schwarz und Gelb, um mit dem Rest des Geräts übereinzustimmen oder zu kontrastieren.Diese Funktion ist besonders für Unterhaltungselektronik nützlich., bei denen Marken und visuelles Design der Schlüssel zur Produktdifferenzierung sind.

Darüber hinaus werden diese Leiterplatten in komplexen Geräten wie Smartphones, Tablets und Laptops verwendet, bei denen die hochdichte Verkabelung mehr Funktionen in einem kleineren Raum ermöglicht.Die Technologie ist auch in den Geräten des Internets der Dinge (IoT) immer wichtigerDarüber hinaus werden diese PCB in der Militär- und Automobilindustrie wegen ihrer Robustheit und ihrer Fähigkeit, rauen Umgebungen standzuhalten, eingesetzt.

Zusammenfassend sind die HDI Any Layer PCBs ideal für jede Anwendung, die eine hohe Dichte an Verkabelung, außergewöhnliche Leistung und Zuverlässigkeit erfordert.Die hochentwickelten Funktionen bieten eine ausgezeichnete Grundlage für die Entwicklung und den Einsatz hochentwickelter elektronischer Geräte in verschiedenen Branchen..

Anpassung:

Unser High-Density Integrated Circuit Interconnection Board (HDI) bietet fortschrittliche Funktionen für eine neue Ära elektronischer Geräte.Die High Density Interconnect Any Layer (HDI Any Layer) PCBs sind anpassbar, um den Anforderungen komplexer und kompakter Designs gerecht zu werden.

Mit einer minimalen Bohrgröße von 0,1 mm bietet unser Any-Layer Interconnect Board präzise und zuverlässige Verbindungen für die Platzierung von Komponenten mit hoher Dichte.Sicherstellung der Signalintegrität für alle Ihre Hochgeschwindigkeitsanwendungen.

Personalisieren Sie das Aussehen und die Funktionalität Ihrer HDI AnyLayer-PCBs mit unserer Vielzahl an Lötmaskenfarben.oder Weiß, um den einzigartigen ästhetischen oder programmierenden Anforderungen Ihres Projekts gerecht zu werden.

Die Min. Finished Hole Size bleibt mit 0,1 mm beeindruckend, was die Platzierung feiner Bauteile ermöglicht und eine hervorragende elektrische Leistung gewährleistet.

Um die Haltbarkeit und Leistung Ihrer Leiterplatten zu erhöhen, wählen Sie aus unserer Palette von Oberflächenveredelungen aus: HASL für eine kostengünstige Option, ENIG für eine ausgezeichnete Oberflächenplanarität,Immersion Silber für eine gute Schweißfähigkeit, oder OSP für eine bleifreie Lösung.

Unterstützung und Dienstleistungen:

Unsere HDI (High-Density Interconnect) Any Layer PCBs sind für hohe Leistung und Zuverlässigkeit konzipiert und erfüllen die Anforderungen fortschrittlicher elektronischer Anwendungen.Um sicherzustellen, dass Sie das Beste aus unseren Produkten machen, bieten wir umfassende technische Unterstützung und Dienstleistungen an, die Folgendes umfassen:

Produktberatung unser Expertenteam kann Ihnen bei der Auswahl der richtigen HDI Any Layer PCB-Konfiguration für Ihre spezifischen Bedürfnisse Anleitung geben,Sicherstellung einer optimalen Leistung und Kompatibilität mit Ihren elektronischen Komponenten.

Design-Unterstützung Wir bieten Unterstützung während der Entwurfsphase, einschließlich Feedback zu Layout, Stapeln, Materialien und Spurenoptimierung, um die Anforderungen Ihrer Anwendung zu erfüllen.

Fertigungsunterstützung Wir können bei Fertigungsfragen helfen, von dem Verständnis unserer Prozessfähigkeiten bis hin zur Gewährleistung, dass Ihr Design mit hohem Ertrag und Qualität hergestellt werden kann.

Prüfung und Qualitätssicherung Unsere Produkte werden strengen Prüfungs- und Qualitätskontrollverfahren unterzogen.Wir unterstützen Sie bei der Interpretation der Testergebnisse und bei der Durchführung der notwendigen Änderungen zur Qualitätsverbesserung.

Fehlerbehebung: Sollten Sie Probleme mit unseren HDI AnyLayer PCBs haben,Unser technisches Support-Team ist bereit, bei der Fehlerbehebung und Problemlösung zu helfen, um mögliche Ausfallzeiten zu minimieren..

Nachverkaufsservice Wir setzen uns für die Kundenzufriedenheit ein und bieten Ihnen Nachverkaufsservice an, um alle nach Ihrem Kauf auftretenden Bedenken oder Fragen zu beantworten.

Dokumentation und Ressourcen ️ Zugang zu einer breiten Palette von Dokumentation und Ressourcen zur Unterstützung der Verwendung und Integration unserer HDI Any Layer PCBs in Ihre Projekte.

Unser technischer Support und unsere Dienstleistungen sind so konzipiert, dass wir Ihnen nahtlose Unterstützung während des gesamten Lebenszyklus Ihrer HDI AnyLayer PCBs bieten,Sicherstellen, dass Ihre Projekte erfolgreich sind und Ihre Produkte den höchsten Standards entsprechen.
