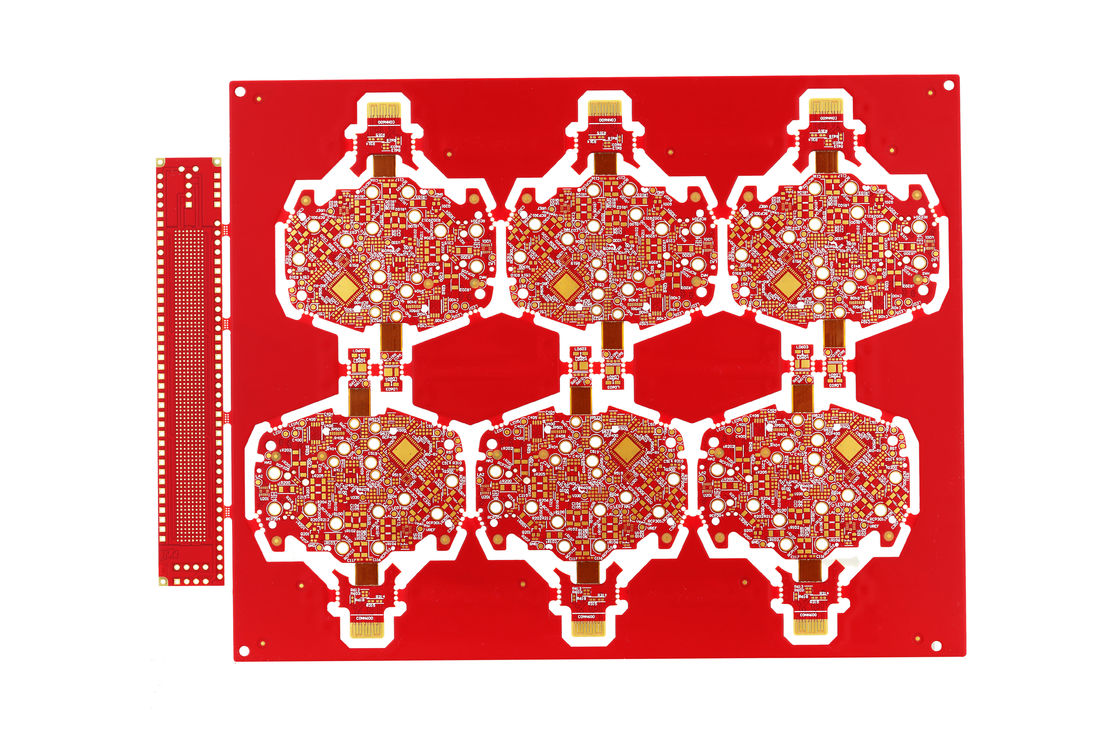

Fortgeschrittene robuste 4-Schichten starre und flexible Leiterplatte mit Spuren / Raumpräzision

Produktbeschreibung:

Das Rigid-Flex-Leiterplattenprodukt stellt eine bemerkenswerte Verschmelzung der Robustheit herkömmlicher starrer Leiterplatten (PCBs) und der vielseitigen Anpassungsfähigkeit flexibler Schaltungen dar. Diese Hybridtechnologie integriert Elemente aus starrer und flexibler Schaltungstechnik und schafft so eine Leiterplatte, die sowohl stabil als auch biegsam ist. Sie eröffnet neue Dimensionen für Elektronikdesigner und bietet die Widerstandsfähigkeit, die für stabile Komponenten erforderlich ist, sowie die Formbarkeit, die für komplexe elektronische Baugruppen benötigt wird.

Die starre flexible Leiterplatte ist mit einer minimalen Leiterbahn-/Abstandsangabe von 0,1 mm konzipiert, was eine hochdichte Komponentenplatzierung und ein kompaktes, effizientes Design gewährleistet. Mit der Fähigkeit, eine Leiterplattenlagenzahl von 1 bis 28 Lagen zu unterstützen, ist es offensichtlich, dass diese Leiterplatten für eine Vielzahl von Komplexitäten und Funktionalitäten gefertigt werden, die für zahlreiche Anwendungen in verschiedenen Branchen geeignet sind.

Als Produkttyp, der unter PCB-Baugruppe klassifiziert ist, ist diese Rigid-Flex-Leiterplatte mehr als nur eine blanke Leiterplatte; sie ist eine umfassende Lösung, die die Integration verschiedener Komponenten beinhaltet. Der Montageprozess nutzt modernste Technologie, um oberflächenmontierte Bauteile (SMDs), Ball Grid Arrays (BGAs), Dual In-line Packages (DIPs) und andere elektronische Komponenten präzise und zuverlässig zu platzieren. Die Einbeziehung dieser Komponenten macht das Produkt zu einer sofort einsatzbereiten elektronischen Grundlage für eine Vielzahl von Anwendungen, die sowohl die Stabilität starrer Bereiche als auch die Flexibilität biegsamer Segmente erfordern.

Die flexible steife Leiterplatte wird mit sorgfältiger Liebe zum Detail gefertigt und verwendet verschiedene Profilstanztechniken wie Fräsen, V-CUT und Anfasen. Diese Methoden stellen sicher, dass die Leiterplatte exakt nach Spezifikation geformt und konturiert wird, was eine nahtlose Integration in die Endproduktmontage ermöglicht. Fräsen wird für komplexe Ausschnitte und Formen verwendet, V-CUT zum einfachen Trennen mehrerer Leiterplatten und Anfasen für abgeschrägte Kanten, die das einfache Einsetzen von Leiterplatten in Steckverbinder erleichtern.

Mit ihrer Hybridkonstruktion ist die biegbare Leiterplatte eine ideale Lösung für Anwendungen mit räumlichen Einschränkungen oder wo Bewegung und Flexibilität unerlässlich sind. Die starren Abschnitte bieten eine langlebige Basis für schwere oder wärmeerzeugende Komponenten, während die flexiblen Enden gebogen oder verdreht werden können, um die notwendigen Verbindungen herzustellen, ohne die Integrität der elektrischen Pfade zu beeinträchtigen. Dieses dynamische Merkmal der Rigid-Flex-Leiterplatte ermöglicht es, sie zu falten oder zu verdrehen, um in enge Räume zu passen, wodurch die Notwendigkeit mehrerer Steckverbinder und Kabel entfällt und somit die Gesamtgröße und das Gewicht des Produkts reduziert werden.

Die Anpassungsfähigkeit der Rigid-Flex-Leiterplatte beschränkt sich nicht nur auf ihre physische Form. Ihre elektrische Leistung ist ebenso beeindruckend, mit der Fähigkeit, eine hohe Signalintegrität auch in komplexen, Hochgeschwindigkeitsdesigns aufrechtzuerhalten. Dies macht das Produkt zu einer ausgezeichneten Wahl für anspruchsvolle elektronische Geräte, bei denen Leistung und Zuverlässigkeit von größter Bedeutung sind.

Qualitätssicherung ist ein zentraler Aspekt des Herstellungsprozesses für die Rigid-Flex-Leiterplatte. Jede Leiterplatte wird strengen Tests und Inspektionen unterzogen, um sicherzustellen, dass sie den höchsten Standards an Zuverlässigkeit und Funktionalität entspricht. Diese sorgfältige Qualitätskontrolle stellt sicher, dass jede starre flexible Leiterplatte ihre volle Leistung erbringt und eine zuverlässige und langlebige elektronische Grundlage für jede Anwendung bietet, für die sie entwickelt wurde.

Zusammenfassend lässt sich sagen, dass das Rigid-Flex-Leiterplattenprodukt eine außergewöhnliche Wahl für Designer ist, die die mechanische Präzision einer starren Leiterplatte mit dem zusätzlichen Vorteil der Flexibilität benötigen. Ihre minimalen Leiterbahn-/Abstandsmaße von 0,1 mm, die Fähigkeit zur Integration von 1-28 Lagen, die fortschrittliche Bestückung mit SMD-, BGA-, DIP-Komponenten und die Verwendung von Profilstanztechniken ergeben zusammen ein vielseitiges Hochleistungsprodukt, das an der Spitze der Leiterplattentechnologie steht.

Merkmale:

• Produktname: Rigid-Flex-Leiterplatte
• Lochpositionsabweichung: ±0,05 mm
• Biegeradius: 0,5-10 mm
• Komponenten: SMD, BGA, DIP, usw.
• Minimaler Leiterbahn-/Abstand: 0,1 mm
• Flexibilität: 1-8 Mal
• Biegbare Leiterplatte
• Biegbare starre Leiterplatte
• Flexible-biegbare Leiterplatte

Technische Parameter:

Anwendungen:

Die Rigid-Flex-Leiterplatte oder biegbare starre Leiterplatte ist ein Wunderwerk in der Elektronikkomponentenindustrie, das die besten Eigenschaften von starren und flexiblen Leiterplatten vereint. Dieses Produkt ist auf Vielseitigkeit ausgelegt und bedient eine breite Palette von Anwendungen, die für verschiedene Anlässe und Szenarien geeignet sind, bei denen herkömmliche Leiterplatten möglicherweise nicht ausreichen. Mit einer Lagenzahl von 1 bis 28 Lagen bietet es ausreichende Komplexität und Konnektivität für anspruchsvolle elektronische Systeme.

Eines der herausragendsten Merkmale dieser Flex-Rigid-Leiterplatte ist ihre Flexibilität, die von 1 bis 8 Mal genutzt werden kann. Dieses Attribut macht sie ideal für Anwendungen, bei denen sich die Leiterplatte einer bestimmten Form anpassen oder in unregelmäßige Räume passen muss. Die Flexibilität ermöglicht auch dynamische Anwendungen, bei denen sich die Leiterplatte während des Gebrauchs biegen muss, um mechanische Bewegungen innerhalb des Geräts zu ermöglichen, ohne Leistung oder Zuverlässigkeit zu beeinträchtigen.

Darüber hinaus ist der Biegeradius dieser Leiterplatten sehr anpassungsfähig und reicht von engen 0,5 mm bis zu großzügigen 10 mm. Dieser Bereich stellt sicher, dass die biegbare Leiterplatte die Belastung bewältigen kann, ohne ihre strukturelle Integrität oder elektrische Funktionalität zu beeinträchtigen, unabhängig davon, ob die Anwendung scharfe Biegungen oder sanfte Kurven erfordert. Die Abmessungen dieser Leiterplatten betragen präzise 41,55 x 131 mm, was ihre Anpassungsfähigkeit in größenbeschränkten Umgebungen unterstreicht.

Das Konzept der Sanforisierung gilt auch für diese Leiterplatten, wobei lokale Hochdichtebereiche und Rückbohrungstechniken eingesetzt werden, um die Signalintegrität zu verbessern und Rauschen zu reduzieren. Dieses Merkmal ist besonders vorteilhaft in Anwendungen, in denen Hochgeschwindigkeitssignale die Norm sind und die Aufrechterhaltung der Signalklarheit von größter Bedeutung ist. Diese Bereiche mit hoher Dichte ermöglichen die Platzierung von mehr Komponenten auf kleinerem Raum, während die Rückbohrung dazu beiträgt, parasitäre Kapazitäten und Induktivitäten zu reduzieren.

Die Anwendungen für Rigid-Flex-Leiterplatten sind vielfältig und finden sich in der medizinischen Industrie für tragbare Monitore und Bildgebungsgeräte, in der Luft- und Raumfahrt für Cockpitsteuerungen und Instrumentierung sowie im Verteidigungssektor für robuste, zuverlässige Kommunikationsgeräte. Unterhaltungselektronik profitiert ebenfalls von dieser Technologie, wobei faltbare Smartphones, Smartwatches und hochentwickelte Kameras die maßgeschneiderten Lösungen nutzen, die diese Leiterplatten bieten. Darüber hinaus sind Automobilanwendungen, bei denen der Platz knapp ist und die Zuverlässigkeit unter Belastung entscheidend ist, perfekte Szenarien für die Implementierung der Rigid-Flex-Leiterplattentechnologie.

Zusammenfassend lässt sich sagen, dass das Rigid-Flex-Leiterplattenprodukt eine beispielhafte Lösung für Szenarien ist, die hochdichte Verpackungen, außergewöhnliche Zuverlässigkeit und die einzigartige Fähigkeit zur Schnittstelle zwischen statischen und dynamischen Komponenten erfordern. Seine Attribute wie Mehrschichtigkeit, Flexibilität, variabler Biegeradius und präzise Abmessungen, kombiniert mit Sanforisierung, machen es zu einer bevorzugten Wahl für modernste elektronische Innovationen in einer Vielzahl von Branchen.

Anpassung:

In unserem Unternehmen sind wir auf die Bereitstellung von erstklassigen Produktanpassungsdiensten für das Rigid-Flex-Leiterplattenprodukt spezialisiert, das die Vorteile von Flexibilität und Starrheit in einer Lösung genial kombiniert. Unsere flexiblen steifen Leiterplattenoptionen bieten eine breite Palette an anpassbaren Funktionen, um Ihre spezifischen Bedürfnisse zu erfüllen.

Wir bieten eine umfassende Palette von Leiterplattenschichten von 1-28 Lagen an, um sicherzustellen, dass wir, egal ob Ihr Projekt einfach oder komplex ist, die genaue Rigid-Flex-Leiterplattenkonfiguration liefern können, die Sie benötigen.

Wir verstehen die Bedeutung von Flexibilität in bestimmten Anwendungen und unsere flexible starre Leiterplatte kann so konstruiert werden, dass sie 1-8 Mal gebogen werden kann, ohne die Integrität der elektrischen Verbindungen zu beeinträchtigen. Dieses Merkmal macht unsere Produkte zu einer perfekten Wahl für dynamische Anwendungen, bei denen Bewegung eine Rolle spielt.

Bei den Materialien bieten wir eine Auswahl, die FR4, Polyimid und PET umfasst, sodass Sie das ideale Substrat basierend auf den thermischen, chemischen und mechanischen Anforderungen Ihres Produkts auswählen können. Diese Materialvielfalt stellt sicher, dass Ihre biegbare starre Leiterplatte perfekt auf Ihre spezifische Betriebsumgebung abgestimmt ist.

Unser Bauteilplatzierungsservice kann verschiedene Arten von Bauteilen wie SMD, BGA, DIP usw. aufnehmen, um sicherzustellen, dass Ihre Rigid-Flex-Leiterplatte präzise bestückt und auf Ihre Schaltungsanforderungen zugeschnitten ist.

Wir legen auch großen Wert auf die Genauigkeit unserer Lochpositionierung und halten eine Lochpositionsabweichung von ±0,05 mm ein, was unser Engagement für hohe Präzision und Qualität bei jeder von uns produzierten Rigid-Flex-Leiterplatte unterstreicht.

Support und Dienstleistungen:

Unsere Rigid-Flex-Leiterplattenprodukte werden mit umfassendem technischem Support und Dienstleistungen geliefert, die eine reibungslose Integration und Wartung während ihres gesamten Lebenszyklus gewährleisten. Unser Support umfasst detaillierte Produktdokumentation, eine umfangreiche Wissensdatenbank und Zugang zu einer Reihe von technischen Ressourcen. Kunden können von unserer fachkundigen Beratung zu Designüberlegungen, Materialauswahl und Layout-Empfehlungen profitieren, um Leistung und Zuverlässigkeit zu optimieren.

Wir bieten auch erweiterte Fehlerbehebungsunterstützung, um alle betrieblichen Probleme anzugehen, die auftreten können. Unsere Supportdienste zielen darauf ab, schnelle und effektive Lösungen anzubieten, um den kontinuierlichen Betrieb Ihrer Rigid-Flex-Leiterplattenanwendungen aufrechtzuerhalten. Darüber hinaus stellen wir Informationen zu Updates und Upgrades bereit, um Ihr Produkt mit den neuesten Fortschritten in der Leiterplattentechnologie auf dem neuesten Stand zu halten.

Schulungsdienste sind verfügbar, um Ihrem Team zu helfen, sich mit den Best Practices für den Umgang mit und die Arbeit mit Rigid-Flex-Leiterplatten vertraut zu machen. Von Designingenieuren bis hin zu Montagepersonal sind unsere Schulungsmodule darauf zugeschnitten, die Bedürfnisse verschiedener Rollen innerhalb Ihrer Organisation zu erfüllen.

Bitte beachten Sie, dass unser technischer Produktsupport und unsere Dienstleistungen während der üblichen Geschäftszeiten verfügbar sind und wir uns bemühen, umgehend auf alle Anfragen zu antworten. Wir sind bestrebt, einen außergewöhnlichen Service und Support zu bieten, um den Erfolg Ihrer Projekte mit Rigid-Flex-Leiterplatten zu gewährleisten.
