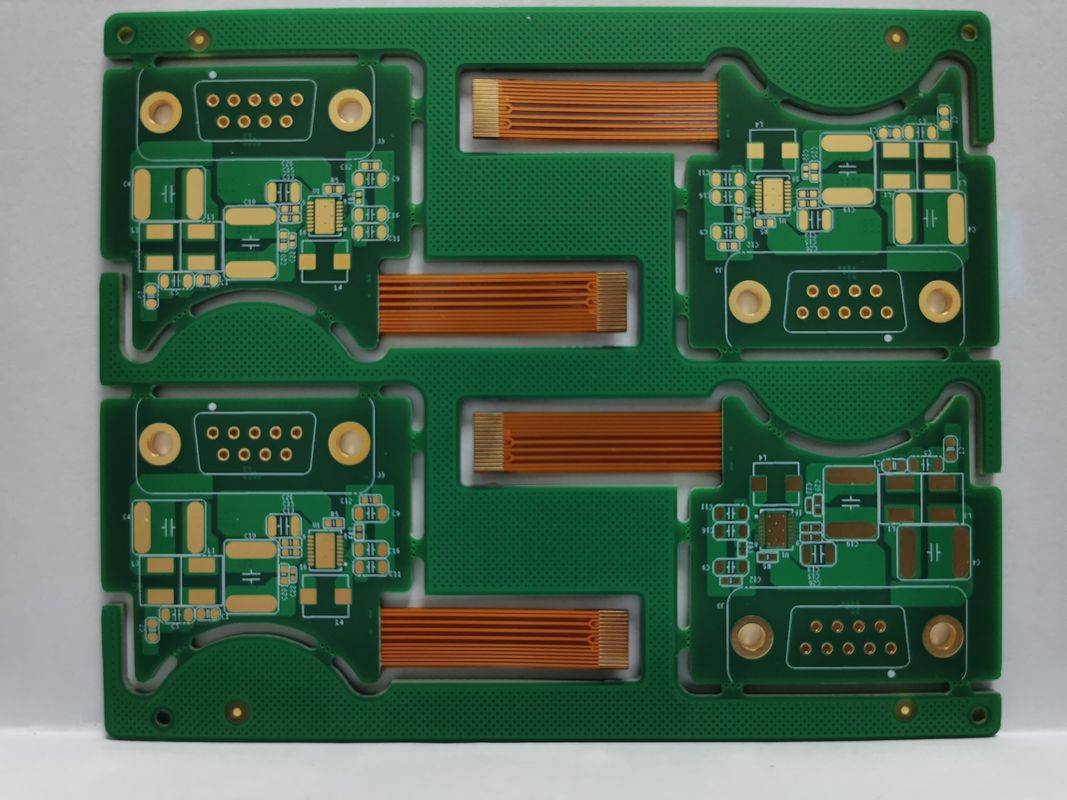

Sanforisierte Rückbohrung Starr-Flex-PCB mit Hasl Lf Oberfläche 1-28 Schichten Enig-Behandlung

Produktbeschreibung:

Die Rigid-Flex-Leiterplatte ist eine hochmoderne Lösung, die die Vorteile von Flexibilität und Starrheit in einem integrierten Paket genial kombiniert. Dieses fortschrittliche Produkt wurde entwickelt, um den wachsenden Anforderungen anspruchsvoller elektronischer Geräte gerecht zu werden, die eine robuste und dennoch vielseitige Schaltungslösung benötigen. Mit einem Biegeradius von winzigen 0,5 mm bis zu großzügigen 10 mm bietet diese Leiterplatte unübertroffene Flexibilität, sodass sie sich in enge Räume einfügen und verschiedenen Formen anpassen kann, ohne die Integrität der Schaltung zu beeinträchtigen.

Die Rigid-Flex-Leiterplatte wurde mit größter Präzision und Sorgfalt gefertigt und hat eine Abmessung von 41,55 * 131 mm, was sie zu einer idealen Größe für eine Vielzahl von Anwendungen macht und gleichzeitig eine kompakte Stellfläche beibehält. Die sorgfältige Konstruktion dieser flexiblen Starrleiterplatte stellt sicher, dass sie bis zu 1-8 Mal gebogen werden kann, und bietet so das ideale Gleichgewicht zwischen Flexibilität und Haltbarkeit. Sie ist ein Beweis für ihre robuste Konstruktion, die speziell für dynamische Umgebungen entwickelt wurde, in denen mechanische Belastungen eine Rolle spielen.

In Bezug auf Oberflächenveredelung und Schutz wird die Rigid-Flex-Leiterplatte mit einer Reihe von Behandlungsoptionen geliefert, darunter ENIG (stromlose Nickel-Immersion-Gold), OSP (organische Lötstopplacke), Immersion-Gold, Zinn und Silber. Diese Oberflächenbehandlungen verbessern nicht nur die Lötbarkeit und Leitfähigkeit der Platine, sondern erhöhen auch signifikant ihre Oxidationsbeständigkeit und gewährleisten eine langlebige und zuverlässige elektronische Grundlage für Ihre Produkte.

Das Profilstanzen, ein kritischer Prozess in der Leiterplattenfertigung, wird gekonnt mit Techniken wie Fräsen, V-CUT und Anfasen durchgeführt, die alle präzise ausgeführt werden, um die anspruchsvollen Standards der modernen Elektronik zu erfüllen. Diese Liebe zum Detail stellt sicher, dass alle Komponenten perfekt passen und die Verbindungen der Platine nahtlos sind, wodurch das Risiko mechanischer Ausfälle reduziert und die Gesamtleistung der flexiblen Starrleiterplatte verbessert wird.

Der Aspekt der flexiblen, biegbaren Leiterplatte dieses Produkts ist besonders bemerkenswert. Er ermöglicht es Designern und Ingenieuren, über die Grenzen herkömmlicher Starrleiterplatten hinauszudenken und eröffnet neue Möglichkeiten für das Produktdesign. Die intrinsische Fähigkeit der Platine, sich zu biegen, ohne zu brechen, macht sie zu einer unverzichtbaren Komponente in faltbarer oder tragbarer Technologie, wo Platz Mangelware ist und Anpassungsfähigkeit entscheidend ist.

Ob Sie modernste Unterhaltungselektronik, hochpräzise Luft- und Raumfahrtkomponenten oder lebensrettende medizinische Geräte entwickeln, die Rigid-Flex-Leiterplatte ist Ihre erste Wahl für eine flexible Starrleiterplatte, die keine Kompromisse bei Qualität und Leistung eingeht. Ihre robuste Natur in Kombination mit ihrer Anpassungsfähigkeit macht sie zu einer außergewöhnlichen Wahl für Anwendungen, die ein hohes Maß an mechanischer Flexibilität zusammen mit der Zuverlässigkeit herkömmlicher starrer Leiterplatten erfordern.

Zusammenfassend lässt sich sagen, dass die Rigid-Flex-Leiterplatte ein Paradebeispiel für moderne Leiterplattentechnologie ist, die Flexibilität nahtlos mit struktureller Integrität integriert. Es ist ein Produkt, das nicht nur die aktuellen Herausforderungen der elektronischen Fertigung bewältigt, sondern Sie auch zu zukünftigen Innovationen treibt. Nutzen Sie die Kraft von Flexibilität und Zuverlässigkeit mit der Rigid-Flex-Leiterplatte und bringen Sie Ihre Elektronikprojekte auf die nächste Stufe der Raffinesse und Effizienz.

Merkmale:

• Produktname: Rigid-Flex-Leiterplatte
• Biegeradius: 0,5-10 mm
• Leiterplattenschicht: 1-28 Lagen
• Max. Lagen: 52L
• Min. Leiterbahn/Abstand: 0,1 mm
• Profilstanzen: Fräsen, V-CUT, Anfasen
• Auch bekannt als Flexible Starrleiterplatte
• Kann als biegbare starre Leiterplatte bezeichnet werden

Technische Parameter:

Anwendungen:

Die Rigid-Flex-Leiterplatte, die die faltbare starre Leiterplatte, die starre Flex-Leiterplatte und die biegbare starre Leiterplatte umfasst, stellt einen Höhepunkt der technologischen Innovation im Bereich der elektronischen Komponenten dar. Diese Hybridkonstruktion dient als Eckpfeiler für komplexe elektronische Systeme und vereint die Haltbarkeit herkömmlicher starrer Leiterplatten mit der Vielseitigkeit flexibler Schaltungen. Das Produkt zeichnet sich durch einen minimalen Leiterbahn/Abstand von 0,1 mm, eine maximale Lagenanzahl von 52L, eine Oberflächenveredelung von HASL LF und einen Biegeradius von 0,5-10 mm aus, was hohe Präzision und Zuverlässigkeit gewährleistet.

Eines der überzeugendsten Anwendungsszenarien für die Rigid-Flex-Leiterplatte ist die Wearable-Technologie. Die faltbare starre Leiterplatte kann nahtlos in Smartwatches, Fitnesstracker und Gesundheitsüberwachungsgeräte integriert werden, bei denen Flexibilität und Platzbeschränkungen von größter Bedeutung sind. Die Fähigkeit, sich ergonomischen Designs anzupassen, ohne die komplexen Schaltungen zu opfern, die für fortschrittliche Funktionen erforderlich sind, ist ein Beweis für die Vielseitigkeit des Produkts.

Im Bereich der Luft- und Raumfahrt- und Verteidigungssysteme ist die starre Flex-Leiterplatte von unschätzbarem Wert. Ihre Robustheit ermöglicht es ihr, den extremen Bedingungen von Weltraum- und Verteidigungsumgebungen standzuhalten, während ihre Flexibilität eine effiziente Raumnutzung in den kompakten Grenzen von Satelliten, Avionik und tragbaren Kommunikationsgeräten ermöglicht. Die lokale Hochdichte und die Rückbohrfunktionen der Platine gewährleisten die Signalintegrität auch in den anspruchsvollsten Anwendungen.

Unterhaltungselektronik wie Smartphones, Kameras und Laptops profitiert ebenfalls stark von der Anwendung der Rigid-Flex-Leiterplatte. Die biegbare starre Leiterplatte kann aufwendig gefaltet werden, um in schlanke und komplexe Designs zu passen, wodurch der interne Platz maximiert wird und gleichzeitig Hochgeschwindigkeitssignalübertragung und mehrere Funktionen unterstützt werden. Die Anpassungsfähigkeit des Produkts macht es ideal für die kontinuierliche Miniaturisierung und Verfeinerung von Konsumgeräten.

Medizinische Geräte, insbesondere solche, die Präzision und Zuverlässigkeit erfordern, wie implantierbare Herzschrittmacher und tragbare Diagnosegeräte, sind perfekte Szenarien für den Einsatz der Rigid-Flex-Leiterplatte. Die Fähigkeit des Produkts zu feinen Leiterbahnen/Abständen ermöglicht hochdichte Schaltungsdesigns, die für diese lebensrettenden Geräte entscheidend sind, während der kontrollierte Biegeradius sicherstellt, dass die Platinen den mechanischen Belastungen des täglichen Gebrauchs standhalten.

Schließlich findet die Automobilindustrie mit ihrer zunehmenden Integration elektronischer Systeme für Sicherheit, Navigation und Unterhaltung die Attribute der Rigid-Flex-Leiterplatte besonders vorteilhaft. Von der Motorsteuerungseinheit bis zu den Armaturenbrettanzeigen macht die Widerstandsfähigkeit der Platine gegenüber Vibrationen und Temperaturschwankungen in Verbindung mit ihrem flexiblen Design sie zu einer unverzichtbaren Komponente in modernen Fahrzeugen.

Zusammenfassend lässt sich sagen, dass die Rigid-Flex-Leiterplatte mit ihrem überlegenen Design und ihrer Konstruktion gut für eine Vielzahl von Anwendungen geeignet ist, bei denen platzsparende, komplexe Schaltungen und flexible Formfaktoren gefragt sind. Ihre technischen Attribute, einschließlich der Fähigkeit, bis zu 52 Lagen aufzunehmen und feine Leiterbahnabstände beizubehalten, machen sie zu einem unverzichtbaren Produkt für Branchen, die nach Innovation und Effizienz streben.

Anpassung:

Unsere Produktanpassungsdienste für Flex-Rigid-Leiterplatten erfüllen eine Vielzahl von Kundenanforderungen. Wir bieten Leiterplattenbestückung als Produkttyp an und gewährleisten eine hochwertige Konstruktion mit Materialien wie FR4, Polyimid und PET. Unsere Flexible-biegbare Leiterplatten bieten unterschiedliche Flexibilitätsgrade von 1-8 Mal, um Ihren Anwendungsanforderungen gerecht zu werden.

Mit der Fähigkeit, starre Flex-Leiterplatten Konfigurationen von 1-28 Lagen herzustellen, können wir die Komplexität und Dichte erfüllen, die Ihr Projekt erfordert. Um unser Angebot zu vervollständigen, bieten wir Oberflächenveredelung mit HASL LF an, die eine zuverlässige Lötbarkeit und eine lange Haltbarkeit Ihrer Leiterplatten gewährleistet. Passen Sie Ihre Leiterplatte mit unseren umfassenden Anpassungsdiensten an Ihre genauen Spezifikationen an.

Support und Dienstleistungen:

Rigid-Flex-Leiterplatten kombinieren das Beste aus starren Platinen und flexiblen Schaltungen, die in einer Einheit integriert sind. Unser technischer Support und unsere Dienstleistungen für Rigid-Flex-Leiterplattenprodukte umfassen umfassende Fehlerbehebung, Produktoptimierung und Designberatung, um sicherzustellen, dass Ihre Leiterplatten hohe Qualitätsstandards erfüllen und auf Ihre spezifischen Anwendungsanforderungen zugeschnitten sind. Unser Team von erfahrenen Ingenieuren bietet Unterstützung bei der Materialauswahl, der Stapelplanung, der Impedanzkontrolle, dem Wärmemanagement und mehr. Darüber hinaus bieten wir detaillierte Dokumentation und Unterstützung für Fertigungsprozesse, um die Zuverlässigkeit und Langlebigkeit Ihrer Rigid-Flex-Leiterplatte zu gewährleisten. Unser Ziel ist es, Ihnen zu helfen, Produktionskosten und Markteinführungszeiten zu senken und gleichzeitig die Leistung Ihres Produkts zu maximieren.
