Produktbeschreibung:

Die Rigid Flex PCB, die die besten Eigenschaften von starren und flexiblen Leiterplatten vereint, bietet ein unübertroffenes Maß an Designvielfalt und Haltbarkeit. Diese innovative Lösung ist perfekt für eine breite Palette von Anwendungen, die die Robustheit einer starren PCB mit der Anpassungsfähigkeit einer flexiblen Leiterplatte erfordern. Die Rigid Flex PCB ist ein Paradebeispiel für eine Flexible Printed Circuit Board - Rigid Flex, die nahtlos Steifigkeit dort integriert, wo elektronische Komponenten montiert werden, mit der Flexibilität, die es der Platine ermöglicht, sich um Ecken zu schmiegen und Platz zu sparen.

Flexibilität ist ein Hauptmerkmal der Rigid Flex PCB mit der Fähigkeit, sich 1- bis 8-mal zu biegen. Diese Anpassungsfähigkeit macht sie zu einer ausgezeichneten Wahl für Geräte, bei denen die PCB in enge oder unkonventionelle Räume passen muss oder wo eine Bewegung zwischen verschiedenen Abschnitten der Platine erforderlich ist. Mit einem Biegeradius von 0,5 mm bis 10 mm können diese Platinen wiederholtem Biegen standhalten, ohne die Integrität der elektrischen Verbindungen zu beeinträchtigen. Dies macht die Rigid Flex PCB zu einer idealen Lösung für dynamische Anwendungen, bei denen Bewegung regelmäßig vorkommen kann, wie z. B. in faltbarer oder tragbarer Technologie.

Abmessungen sind in jedem PCB-Design entscheidend, und die Rigid Flex PCB enttäuscht mit einer Größe von 41,55 * 131 mm nicht. Diese kompakte Abmessung ermöglicht die Integration der Rigid Flex PCB in eine breite Palette von Produkten, von kleinen Handgeräten bis hin zu größeren, komplexeren Maschinen. Trotz ihrer Größe beeinträchtigt das Design nicht das Detailniveau oder die Anzahl der Funktionen, die auf der Platine enthalten sein können. Mit einer minimalen Leiterbahnbreite/Abstand von 0,1 mm kann die Rigid Flex PCB Designs mit hoher Dichte unterstützen, was sie zu einer perfekten Wahl für anspruchsvolle Elektronik macht, bei der Platz Mangelware ist.

Eine der beeindruckendsten technischen Spezifikationen der Rigid Flex PCB ist ihre Fähigkeit, eine breite Palette von Schaltungskomplexitäten zu unterstützen. Ob Ihr Projekt ein einfaches Einlagen-Design oder eine komplexe Multi-Layer Rigid and Flex Circuit Board erfordert, dieses Produkt kann an Ihre Bedürfnisse angepasst werden, mit 1 bis 28 Lagen. Dieses Maß an Vielseitigkeit stellt sicher, dass die Rigid Flex PCB an die spezifischen Anforderungen jeder Anwendung angepasst werden kann, sei es für Unterhaltungselektronik, medizinische Geräte, Verteidigungssysteme oder Luft- und Raumfahrttechnologie.

Die Rigid Flex PCB zeichnet sich als Foldable Rigid-Flexible PCB aus und bietet Ingenieuren und Designern die kreative Freiheit, innovative Produkte zu entwickeln, die mit herkömmlichen PCBs zuvor nicht realisierbar waren. Die Möglichkeit, die PCB zu falten, eröffnet ein neues Spektrum an Produktdesignmöglichkeiten, von Smart Devices mit flexiblen Displays bis hin zu komplexen Industriemaschinen, die komplizierte Faltmechanismen erfordern. Die robuste Konstruktion in Verbindung mit den flexiblen Abschnitten der PCB bedeutet, dass diese innovativen Designs keine Zuverlässigkeit für Vielseitigkeit opfern müssen.

Zusammenfassend lässt sich sagen, dass die Rigid Flex PCB eine hochmoderne Flexible Printed Circuit Board - Rigid Flex ist, die die Grenzen dessen, was im Elektronikdesign möglich ist, verschiebt. Sie kombiniert die Zuverlässigkeit einer starren Platine mit der Anpassungsfähigkeit einer flexiblen Schaltung und eignet sich daher für eine Vielzahl von Spitzenanwendungen. Mit Abmessungen, die für kompakte Räume maßgeschneidert sind, einer beeindruckenden Bandbreite möglicher Lagen und der feinen Präzision ihrer Leiterbahnabstände ist die Rigid Flex PCB ein echter Innovator in der PCB-Industrie. Ob Sie eine Foldable Rigid-Flexible PCB oder eine Multi-Layer Rigid and Flex Circuit Board erstellen möchten, dieses Produkt bietet die Funktionen und Fähigkeiten, um Ihre komplexesten elektronischen Designs zum Leben zu erwecken.

Merkmale:

• Produktname: Rigid Flex PCB
• Oberflächenveredelung: HASL LF
• Biegeradius: 0,5-10 mm
• Komponenten: SMD, BGA, DIP, usw.
• Lochpositionsabweichung: ±0,05 mm
• Anzahl der Lagen: 4 Lagen
• Merkmal: Foldable Rigid-Flexible PCB
• Merkmal: Flexible Printed Circuit Board- Rigid Flex
• Merkmal: Multi-Layer Rigid and Flex Circuit Board

Technische Parameter:

Anwendungen:

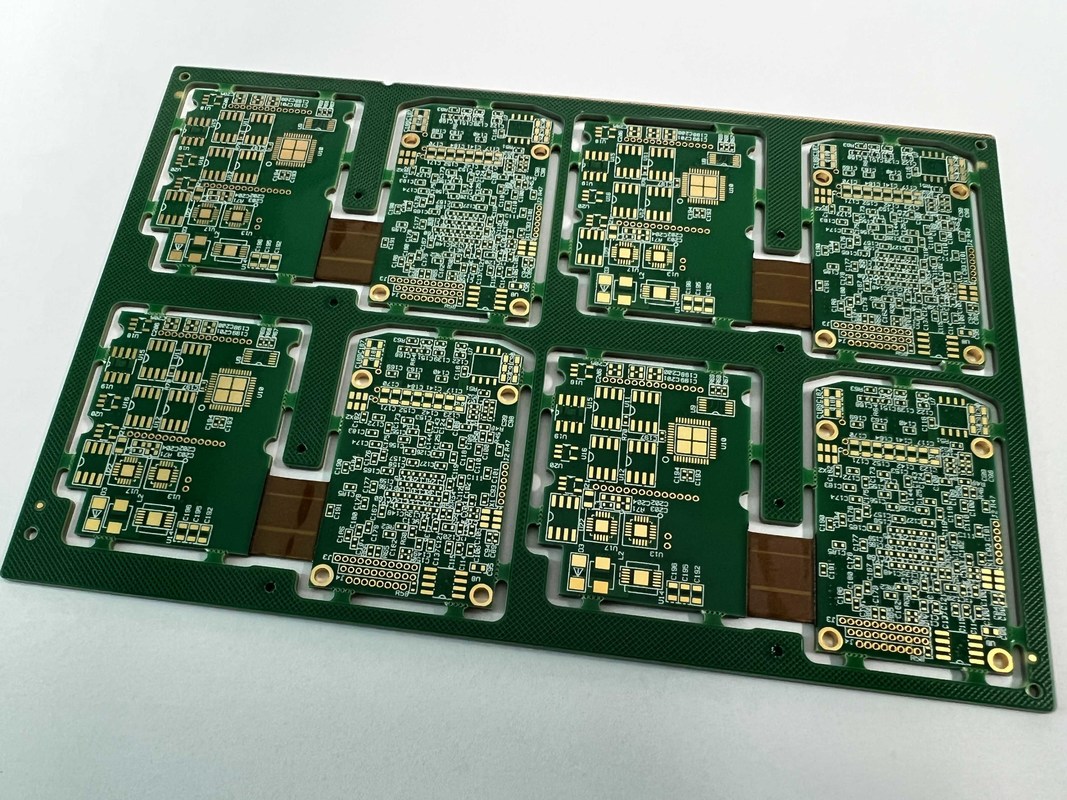

Die Flexible Rigid Printed Circuit Board (1) , allgemein bekannt als Rigid Flex PCB, ist ein äußerst vielseitiges Produkt, das aufgrund seiner einzigartigen Kombination aus Steifigkeit und Flexibilität in verschiedenen Szenarien Anwendung findet. Dieses Produkt ist besonders nützlich in Situationen, in denen die elektronische Schaltung sowohl Stabilität als auch die Fähigkeit erfordert, sich verschiedenen Formen anzupassen. Die Rigid Flex PCB ist eine Hybridkonstruktion, die sie ideal für komplexe elektronische Anwendungen macht.

Ein wichtiger Anwendungsfall für die Rigid Flex PCB ist die Luft- und Raumfahrttechnologie, wo die Mischung aus starren und flexiblen Teilen zur Verbindung verschiedener Komponenten auf engstem Raum verwendet werden kann. Die flexiblen Abschnitte ermöglichen es der Platine, sich während der Installation zu biegen und in enge Stellen zu passen, ohne die Zuverlässigkeit der starren Bereiche zu beeinträchtigen. Darüber hinaus bietet die Multi-Layer Rigid and Flex Circuit Board (4) Variante mit bis zu 52 Lagen unübertroffene Komplexität und Dichte, die perfekt für fortschrittliche Verteidigungs- und Weltraumanwendungen ist, bei denen jeder Zentimeter Platz zählt.

Medizinische Geräte sind ein weiteres Paradebeispiel dafür, wo die Bendable Rigid-Flex PCB (2) entscheidend sein kann. Diese Produkte erfordern oft komplizierte Designs, die in unregelmäßige Formen passen, und die Fähigkeit der Rigid Flex PCB, geformt zu werden und gleichzeitig eine solide Verbindung zwischen den Komponenten aufrechtzuerhalten, ist von unschätzbarem Wert. Die Verwendung biokompatibler Materialien wie Polyimid und PET stellt sicher, dass diese Platinen sicher in medizinischen Anwendungen eingesetzt werden können.

Unterhaltungselektronik, wie Smartphones und Wearables, profitiert ebenfalls von den platzsparenden Merkmalen der Rigid Flex PCB. Die Technologie ermöglicht ein kompaktes und effizientes Design, das mehrere Funktionen in einer Einheit integriert. Profilierungsverfahren wie Fräsen, V-CUT und Anfasen ermöglichen die Erstellung präziser Formen und Konturen, die für die schlanken Designs moderner Gadgets unerlässlich sind.

Bei der Rigid Flex PCB geht es nicht nur um Designvielfalt; sie bietet auch eine Reihe von Behandlungsmöglichkeiten wie ENIG, OSP, Immersion Gold/Tin/Silver, um eine hervorragende Leitfähigkeit und Langlebigkeit zu gewährleisten. Diese Behandlungen schützen auch vor Umwelteinflüssen, was für Außenanwendungen wie Drohnen oder Außensensoren entscheidend ist.

Zusammenfassend lässt sich sagen, dass die Rigid Flex PCB mit ihrem robusten FR4-Material, der präzisen Profilstanzen und der Fähigkeit, komplexe, mehrlagige Designs zu unterstützen, eine kritische Komponente bei der Entwicklung und Herstellung von Spitzen-Elektronikgeräten in verschiedenen Branchen ist. Von der Luft- und Raumfahrt über die Medizin bis hin zur Unterhaltungselektronik und Verteidigungsanwendungen bietet die Rigid Flex PCB die perfekte Balance zwischen Flexibilität und Festigkeit und eröffnet neue Möglichkeiten für Produktdesigner und Ingenieure gleichermaßen.

Anpassung:

Entdecken Sie unsere Produktanpassungsdienste für die Foldable Rigid-Flexible PCB . Passen Sie Ihre Rigid Flex PCB mit präzise zugeschnittenen Abmessungen von 41,55 * 131 mm an Ihre spezifischen Bedürfnisse an. Unser fortschrittlicher Herstellungsprozess ermöglicht die Anpassung von PCB-Lagen im Bereich von 1-28 Lagen und gewährleistet so Vielseitigkeit für verschiedene Anwendungen.

Unsere Präzisionsfertigung garantiert eine Lochpositionsabweichung von ±0,05 mm und sorgt für hochwertige Verbindungen. Erzielen Sie komplizierte Designs mit unserer Fähigkeit für minimale Leiterbahnbreite/Abstand von 0,1 mm, perfekt für kompakte und komplexe Elektronik.

Entwickelt, um verschiedene Biegeanforderungen zu erfüllen, bietet unsere Flexible Printed Circuit Board- Rigid Flex einen Biegeradius von 0,5-10 mm und bietet Haltbarkeit und Zuverlässigkeit für Ihre faltbaren Anwendungen. Vertrauen Sie uns, um eine PCB zu liefern, die Ihren anspruchsvollen Standards entspricht.

Support und Dienstleistungen:

Rigid Flex PCB-Produkte sind darauf ausgelegt, eine robuste und flexible Lösung für komplexe elektronische Schaltungen zu bieten. Unser Technischer Produktsupport und unsere Dienstleistungen sind bestrebt, sicherzustellen, dass Ihre Rigid Flex PCB Ihre spezifischen Anforderungen erfüllt und die höchsten Standards erfüllt. Wir bieten umfassende Support-Dienstleistungen, darunter:

Designberatung: Unser Expertenteam steht Ihnen bei der anfänglichen Gestaltung und dem Layout Ihrer Rigid Flex PCB zur Seite und stellt sicher, dass sie Ihre funktionalen Anforderungen erfüllt und gleichzeitig die besten Herstellungspraktiken einhält.

Beratung zur Materialauswahl: Wir beraten Sie bei der Auswahl der geeigneten Materialien für Ihre Anwendung, um optimale Leistung, Zuverlässigkeit und Kosteneffizienz zu erzielen.

Prototyping-Dienste: Um Ihnen bei der Validierung Ihres Designs vor der vollständigen Produktion zu helfen, bieten wir Prototyping-Dienste an, die unseren Herstellungsprozess widerspiegeln und einen reibungslosen Übergang zum Endprodukt gewährleisten.

Fertigungsunterstützung: Unsere hochmodernen Produktionsanlagen sind für die Abwicklung von Klein- und Großserienproduktionen ausgestattet, mit strengen Qualitätskontrollmaßnahmen, um die höchste Qualität Ihrer Rigid Flex PCBs zu gewährleisten.

Prüfung und Qualitätssicherung: Wir führen umfassende Tests an allen Rigid Flex PCBs durch, einschließlich elektrischer, thermischer und mechanischer Tests, um sicherzustellen, dass sie alle Spezifikationen und Industriestandards erfüllen.

Technische Dokumentation: Vollständige Dokumentationsunterstützung wird bereitgestellt, einschließlich detaillierter Montagezeichnungen, Materiallisten und Prüfberichten, um sicherzustellen, dass Sie alle notwendigen Informationen für Ihre Anwendung haben.

After-Sales-Support: Unser Engagement für unsere Kunden geht über den Verkauf hinaus. Wir bieten After-Sales-Support, um alle Bedenken oder Probleme anzusprechen, die mit Ihrer Rigid Flex PCB während ihres Lebenszyklus auftreten können.

Reparatur- und Nacharbeitsdienste: Sollte Ihre Rigid Flex PCB eine Reparatur oder Nacharbeit erfordern, bieten wir Dienstleistungen an, um Probleme schnell zu beheben und zu beheben, Ausfallzeiten zu minimieren und die kontinuierliche Leistung zu gewährleisten.

Unser Team ist bestrebt, Ihnen das höchste Maß an Service und Support für Ihre Rigid Flex PCB-Bedürfnisse zu bieten. Kontaktieren Sie uns, um mehr darüber zu erfahren, wie wir Sie bei Ihrem Projekt unterstützen können.
