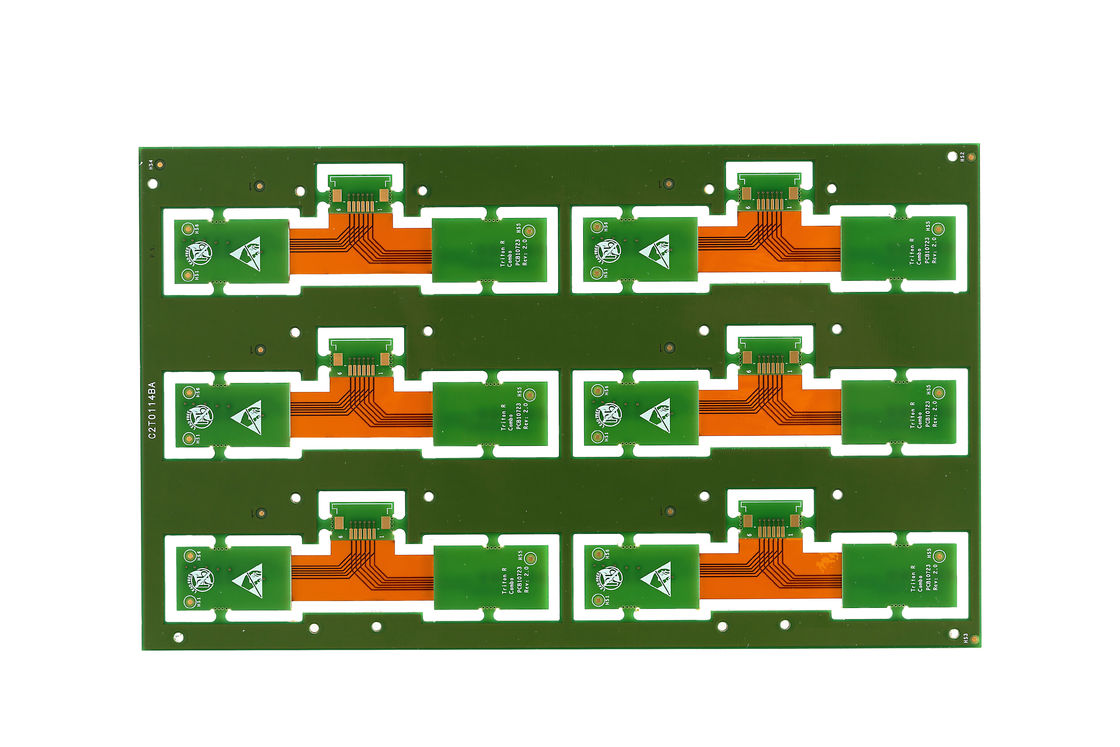

Fr4 Polyimid Pet Steifes Flexibles PCB Vierschicht hohe Leistung

Produktbeschreibung:

Die Starrflex-Leiterplatte, ein hochmodernes Produkt im Bereich der elektronischen Komponenten, ist ein Beispiel für technologische Innovation. Sie kombiniert die Steifigkeit herkömmlicher Leiterplatten mit der Vielseitigkeit flexibler Schaltungen. Dieses Produkt wurde entwickelt, um die anspruchsvollen Anforderungen moderner elektronischer Geräte zu erfüllen, die eine hochdichte Komponentenbestückung und flexible Verbindungslösungen erfordern. Die Starrflex-Leiterplatte ist so gefertigt, dass sie sich nahtlos in verschiedene Anwendungen integrieren lässt und eine robuste und dennoch anpassungsfähige Plattform für elektronische Baugruppen bietet.

Hergestellt mit einem Sanforisierten Verfahren, das eine hohe lokale Dichte gewährleistet, kann die Starrflex-Leiterplatte eine Vielzahl von Komponenten aufnehmen, darunter Surface Mount Devices (SMD), Ball Grid Arrays (BGA), Dual In-line Packages (DIP) und mehr. Die Anwendung der Sanforisierten Technik verbessert nicht nur die strukturelle Integrität der Platine, sondern ermöglicht auch die Aufnahme komplexer Schaltungsdesigns und eine erhöhte Komponentendichte, ohne Kompromisse bei Zuverlässigkeit oder Leistung einzugehen.

Darüber hinaus verfügt die Starrflex-Leiterplatte über eine einzigartige Funktion namens Back Drill, die verwendet wird, um jeden Reststumpf in durchkontaktierten Löchern zu entfernen, der die Signalintegrität, insbesondere bei höheren Frequenzen, beeinträchtigen könnte. Diese präzise Bohrtechnik führt zu einer verbesserten elektrischen Leistung und ist entscheidend für Hochgeschwindigkeits-Schaltungsanwendungen, um sicherzustellen, dass die Leiterplattenbaugruppe auch in den anspruchsvollsten Umgebungen eine optimale Funktionalität liefert.

Die Flexibilität der Starrflex-Leiterplatte ist eines ihrer bemerkenswertesten Merkmale. Entwickelt, um 1-8-faches Biegen zu widerstehen, kann dieses Produkt gefaltet und gebogen werden, um in enge oder unkonventionelle Räume zu passen, was es zu einer idealen Wahl für Anwendungen macht, bei denen der Platz knapp ist. Diese faltbare Starrflex-Leiterplatte vereint das Beste aus beiden Welten und stellt sicher, dass die starren Abschnitte die notwendige mechanische Unterstützung für montierte Komponenten bieten, während die flexiblen Bereiche das Biegen und Falten ermöglichen, ohne die Integrität der Schaltung zu beeinträchtigen.

Qualität und Präzision sind bei der Herstellung der Starrflex-Leiterplatte von größter Bedeutung. Die Lochpositionsabweichung wird sorgfältig innerhalb einer engen Toleranz von ±0,05 mm kontrolliert. Dieses Präzisionsniveau garantiert, dass die Komponenten genau platziert werden und die Verbindung zwischen den Lagen der Leiterplatte erhalten bleibt, was für die Gesamtleistung des elektronischen Geräts entscheidend ist. Eine solche Präzision im Bohrprozess ist unerlässlich für die Ausrichtung der Vias mit den inneren Lagen, insbesondere bei BGA-Komponenten, bei denen die Ausrichtung für die Funktionalität entscheidend ist.

Als Produkttyp, der unter die Kategorie Leiterplattenbaugruppe fällt, ist die flexible Starrflex-Leiterplatte für die nahtlose Integration mit anderen elektronischen Komponenten und Systemen konzipiert. Ihre vielseitige Natur ermöglicht eine Reduzierung der Gesamtgröße, des Gewichts und der Montagekosten des Systems, indem mehrere Leiterplatten zu einer einzigen, flexiblen Starrlösung kombiniert werden. Der Wegfall von Steckverbindern und Kabeln trägt weiter zur Zuverlässigkeit der elektronischen Baugruppe bei, da weniger Verbindungen weniger potenzielle Fehlerquellen bedeuten.

Zusammenfassend lässt sich sagen, dass die Starrflex-Leiterplatte ein hochentwickeltes, innovatives Produkt ist, das den sich ständig weiterentwickelnden Anforderungen moderner Elektronik gerecht wird. Ihre Fähigkeit zur hohen Komponentendichte, verbessert durch das Sanforisierte Verfahren, die Präzision der Back Drill-Technik, die bemerkenswerte Flexibilität und die strengen Qualitätskontrollmaßnahmen tragen alle dazu bei, diese flexible Starrflex-Leiterplatte zu einer überlegenen Wahl für Hersteller zu machen, die Zuverlässigkeit, Leistung und Anpassungsfähigkeit bei ihren elektronischen Produkten suchen. Mit ihrem faltbaren Design und der präzisen Konstruktion ist die Starrflex-Leiterplatte ein Beweis für die Fortschritte in der Leiterplattenindustrie und bietet eine kompakte, effiziente und widerstandsfähige Lösung für die heutigen elektronischen Herausforderungen.

Merkmale:

• Produktname: Starrflex-Leiterplatte
• Leiterplattenschicht: 1-28 Lagen
• Anzahl der Lagen: 4 Lagen
• Material: FR4, Polyimid, PET
• Biegeradius: 0,5-10 mm
• Behandlung: ENIG/OSP/Immersion Gold/Zinn/Silber
• Flex-Rigid Printed Circuit Board
• Rigid Flexible Printed Circuit Board
• Flexible-biegbare Leiterplatte

Technische Parameter:

Anwendungen:

Die Starrflex-Leiterplatte, oder Flexible Rigid Circuit Board, ist eine innovative Lösung, die die Flexibilität flexibler Schaltungen mit der Haltbarkeit und Stabilität starrer Platten kombiniert. Diese Technologie ermöglicht die Realisierung komplexer, hochdichter Designs auf einer einzigen Platine, was sie ideal für Anwendungen macht, bei denen Platz und Gewicht kritische Faktoren sind. Mit einem minimalen Leiterbahn-/Abstand von 0,1 mm und Sanforisierung für lokale hochdichte Bereiche in Verbindung mit Back Drill-Technologie ist sie darauf ausgelegt, die Anforderungen an präzise elektrische Leistung und Signalintegrität zu erfüllen.

Als 4-lagige Flex-Rigid-Leiterplatte ist sie in der Lage, eine Vielzahl von Komponenten wie Surface Mounted Devices (SMD), Ball Grid Arrays (BGA), Dual In-line Packages (DIP) und mehr aufzunehmen. Diese Vielseitigkeit ermöglicht den Einsatz in verschiedenen High-Tech-Anwendungen, von Unterhaltungselektronik über medizinische Geräte bis hin zu Luft- und Raumfahrtsystemen. Die Oberflächenveredelung Hot Air Solder Leveling Lead-Free (HASL LF) gewährleistet zuverlässige Lötstellen und langfristige Haltbarkeit, selbst in rauen Betriebsumgebungen.

Die faltbare Starrflex-Leiterplatte eignet sich besonders gut für dynamische Anwendungen, bei denen sich die Schaltung in einem begrenzten Raum anpassen muss oder während der Montage oder des Einsatzes gefaltet werden muss. Dies macht sie zu einer ausgezeichneten Wahl für tragbare Elektronik, bei der die Platzersparnis von größter Bedeutung ist, wie z. B. bei Smartphones, Kameras und Wearables. Ihre Fähigkeit, sich zu biegen, ohne die Integrität der Schaltungen zu beeinträchtigen, ermöglicht innovative Produktdesigns, die zuvor nicht möglich waren.

Darüber hinaus findet die Starrflex-Leiterplatte Anwendung in Sektoren, die robuste und dennoch flexible elektronische Lösungen erfordern. Medizinische Geräte wie Herzschrittmacher und tragbare Diagnosegeräte profitieren von ihrem kompakten Formfaktor und ihrer Zuverlässigkeit. In der Automobilindustrie ist die Flex-Rigid-Leiterplatte in fortschrittlichen Fahrerassistenzsystemen (ADAS), Steuereinheiten und Sensoren zu finden, da sie vibrations- und thermobeständig ist. Die Verteidigungs- und Luft- und Raumfahrtindustrie nutzen diese Platinen ebenfalls wegen ihrer Fähigkeit, extremen Bedingungen standzuhalten und das Gesamtgewicht der Ausrüstung zu reduzieren.

Zusammenfassend lässt sich sagen, dass die Starrflex-Leiterplatte eine vielseitige und langlebige Option für verschiedene High-End-Anwendungen darstellt. Ihre Kombination aus Feinrasterfähigkeiten, Anpassungsfähigkeit an hochdichte Komponentenbestückung und robuster Bauweise macht sie zu einer unschätzbaren Komponente für die Weiterentwicklung von elektronischen Produktdesigns und -funktionalitäten.

Anpassung:

Unser Starrflex-Leiterplattenprodukt bietet umfangreiche Anpassungsdienste, um Ihre spezifischen Designanforderungen zu erfüllen. Mit einer maximalen Lagenanzahl von 52L kann unsere Flexible Rigid Circuit Board für komplexe Designs und Anwendungen maßgeschneidert werden. Wir gewährleisten hohe Präzision mit einer Lochpositionsabweichung von ±0,05 mm, was die Genauigkeit für Ihre anspruchsvollen elektronischen Komponenten garantiert.

Die Optionen für die Leiterplattenlagen reichen von 1 bis 28 Lagen und ermöglichen eine Vielzahl von Konfigurationen für Ihre Bedürfnisse an flexiblen Starrflex-Leiterplatten. Darüber hinaus sind unsere Starrflex-Leiterplatten so konzipiert, dass sie Flexibilitätsanforderungen erfüllen und 1-8-faches Biegen ohne Beeinträchtigung der Integrität der Schaltung ermöglichen.

Unsere 4-lagige faltbare Starrflex-Leiterplatte ist ein Beweis für unser Engagement, vielseitige und zuverlässige Leiterplattenlösungen anzubieten. Ob für dynamische Anwendungsfälle oder statische Installationen, unsere Produktanpassungsdienste stellen sicher, dass Ihre Starrflex-Leiterplatte genau nach Ihren Vorgaben konfiguriert wird.

Support und Dienstleistungen:

Unsere Starrflex-Leiterplattenprodukte werden mit umfassendem technischem Support und Dienstleistungen geliefert, um Ihre Zufriedenheit und die optimale Leistung Ihrer Leiterplatten zu gewährleisten. Unser Support umfasst Unterstützung bei Designherausforderungen, Materialauswahl und Layout-Empfehlungen, um die Funktionalität und Zuverlässigkeit Ihrer Starrflex-Leiterplattenanwendung zu maximieren.

Wir bieten detaillierte Dokumentation und Ressourcen, um Sie bei der Installation und Wartung Ihrer Starrflex-Leiterplatte zu unterstützen. Unser technisches Support-Team ist darauf vorbereitet, Ihnen bei allen Problemen im Zusammenhang mit der Leistung oder der Integration unserer Produkte in Ihre Systeme zu helfen.

Im Falle technischer Schwierigkeiten sind unsere Fehlerbehebungsdienste darauf ausgelegt, Probleme schnell und effizient zu diagnostizieren und zu beheben. Wir sind bestrebt, Ihnen den Support zu bieten, den Sie benötigen, um Ihren Betrieb reibungslos am Laufen zu halten.

Für den fortgesetzten Erfolg bieten wir auch Updates und Informationsressourcen über Fortschritte in der Starrflex-Leiterplattentechnologie und bewährte Branchenpraktiken. Unser Ziel ist es, sicherzustellen, dass Sie Zugang zu den neuesten Informationen und Unterstützung für Ihre Starrflex-Leiterplattenbedürfnisse haben.
