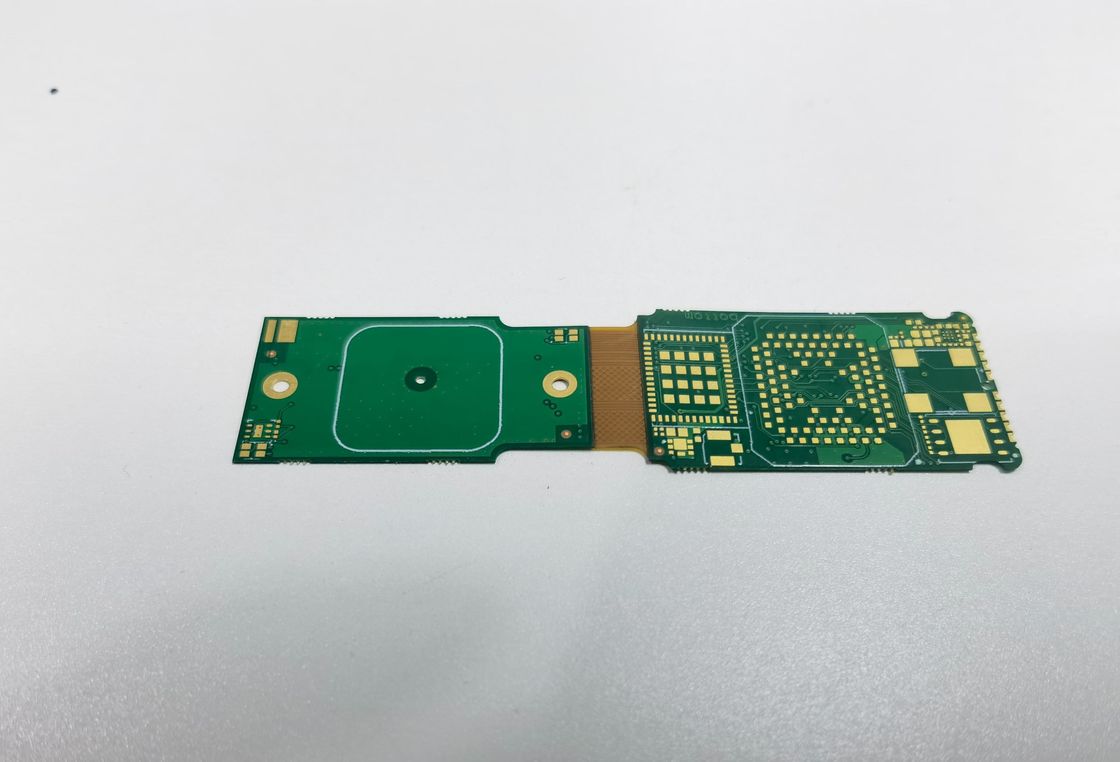

HDI-Rigid-Flex-PCB mit ENIG-Oberflächenveredelung 4 Schichten Fr4/Polyimid HDI 1+N+1

Beschreibung des Produkts:

Das PCB (Printed Circuit Board) ist ein ausgeklügeltes und hochverfügbares Bauteil.weit verbreitet in einer Vielzahl moderner elektronischer Anwendungen, bei denen der Platz sehr teuer ist und die Zuverlässigkeit entscheidend istDieses Produkt vereint nahtlos die besten Eigenschaften von starren und flexiblen Schaltkreistechnologien, um eine überlegene Lösung für komplizierte elektronische Herausforderungen zu bieten.Die PCB mit starrem Flex-Band ist im Wesentlichen eine Hybridplatine, die aus einer Kombination aus starren und flexiblen Substraten besteht, die zu einer einzigen Struktur zusammengelaminiert sind.

Die 4-Schicht-Rigid-Flex-PCB ist ein spezifisches Modell dieser Produktpalette, das vier verschiedene Schichten aufweist und ein hohes Maß an Komplexität und Funktionalität bietet.Diese Konfiguration ermöglicht ein komplexeres Routing und eine höhere KomponentendichteDie sorgfältige Konstruktion dieses Produkts gewährleistet eine hochwertige Leistung mit einer Abweichung der Lochposition von nur ±0,05 mm.Diese Präzision ermöglicht eine präzise Platzierung der Bauteile und zuverlässige Verbindungen, was in Anwendungen, in denen jedes Mikron zählt, entscheidend ist.

Eine der herausragenden Eigenschaften der Rigid Flex Leiterplatte ist ihre bemerkenswerte minimale Spuren-/Abstands-Spezifikation von 0,1 mm. Dies ermöglicht unglaublich feine Linien und Abstände,die Möglichkeit bietet, mehr Schaltungen in einen kleineren Bereich zu bringen, ohne die elektrischen Eigenschaften oder die Signalintegrität zu beeinträchtigenDies ist insbesondere für Hochgeschwindigkeitssignalanwendungen oder für Geräte, bei denen Platzersparnis erforderlich ist, von Vorteil.

Die Anpassungsfähigkeit der Rigid Flex-PCB wird durch ihre Flexibilität hervorgehoben, die sich von 1 bis 8 Mal biegen lässt.Diese Eigenschaft gibt dem Flexible Stiff Circuit Board seinen Namen, da sie während der Montage oder Wartung ohne Beschädigung der Schaltkreise gebogen oder gebogen werden kann.Eine solche Eigenschaft ist in Anwendungen, in denen das PCB einer bestimmten Form entsprechen muss oder in denen die Platte einer Bewegung oder thermischen Ausdehnung ausgesetzt sein wird, unerlässlich..

Mit einem umfangreichen PCB-Schichtbereich von 1 bis 28 Schichten kann das Rigid Flex Printed Wiring Board auf die spezifischen Anforderungen jeder Anwendung zugeschnitten werden, sei es für eine einfache,Einlagendes Design oder ein KomplexDie zusätzlichen Schichten können für die Stromverteilung, Signalvermittlung oder zur Aufnahme zusätzlicher elektronischer Komponenten verwendet werden.den Konstrukteuren ein hohes Maß an Freiheit bei der Gestaltung und Funktionalität ihrer elektronischen Geräte zu geben.

Darüber hinaus ist das PCB mit starrem Flex-Bauart für seine Langlebigkeit und Zuverlässigkeit bekannt.Die Kombination aus starren und flexiblen Teilen ermöglicht es dem faltbaren starren Leiterplatten, den Härten harter Umgebungen standzuhaltenDies macht es zu einer ausgezeichneten Wahl für militärische, Luft- und Raumfahrt-, medizinische und automobile Anwendungen, bei denen die Zuverlässigkeit nicht verhandelbar ist.

Zusammenfassend ist die 4-Schicht-Rigid Flex-PCB ein Produkt, das sich durch seine Präzisionstechnik, Flexibilität im Design und robuste Leistung auszeichnet.Es ist ein Beweis für die Fortschritte in der PCB-Technologie, mit einer Abweichung der Lochposition von nur ±0,05 mm und einer Mindestspur/Laufzeit von 0,1 mm. Der Bereich von 1 bis 28 Schichten von PCB bietet eine große Anpassungsfähigkeit für verschiedene Anwendungen,Während die Flexibilität von 1-8 Mal Biegen gewährleistet, dass das Board in den anspruchsvollsten Umgebungen verwendet werden kann. ob die Anwendung ein flexibles starres Leiterplatten, ein faltbares starres Leiterplatten oder ein starres Flex-gedrucktes Leiterplatten erfordert,Dieses Produkt bietet eine zuverlässige und effiziente Lösung für anspruchsvolle elektronische Anforderungen.

Eigenschaften:

• Produktbezeichnung: Flex PCB
• Produktart: PCB-Bauwerk
• Material: FR4, Polyimid, PET
• PCB-Schicht: 1-28 Schichten
• Flexibilität: 1-8 Mal
• Profilierung Stanz: Routing, V-CUT, Beveling
• Flexibel biegbare PCB
• Flexible starre PCB
• Verbeugbares starres Druckkabelbrett

Technische Parameter:

Anwendungen:

Die Flexible Rigid Circuit Board, die hochwertige Behandlungen wie ENIG, OSP, Immersion Gold/Tin/Silver beinhaltet, ist so konzipiert, dass sie den komplexen Anforderungen moderner elektronischer Anwendungen entspricht.Diese Hybridlösung vereint die Flexibilität flexibler Schaltungen mit der Robustheit und Unterstützung starrer Platten, die eine nahtlose Integration in eine Vielzahl dynamischer Umgebungen ermöglicht.Diese Platten sind perfekt für Anwendungen, die komplizierte Designs und verbesserte Verbindungssicherheit erfordern..

Eine der wichtigsten Eigenschaften der Flexible Rigid Circuit Board ist ihre Biegbarkeit.Diese Bretter können in enge oder unregelmäßige Räume geformt werden, so dass sie ideal für tragbare Technologien, medizinische Geräte und Luftfahrtkomponenten geeignet sind.Die Anpassungsfähigkeit der biegsamen starren Druckkabelplatte ermöglicht eine wiederholte Biegung ohne Beeinträchtigung der Integrität des Stromkreises, die für Produkte, die ständig in Bewegung gebracht werden oder schwierigen Bedingungen ausgesetzt sein müssen, unerlässlich ist.

Darüber hinaus sorgt die Präzision der Profiling Punching-Techniken wie Routing, V-CUT und Beveling dafür, dass jede Platte auf die spezifischen Anforderungen des Produkts zugeschnitten ist.Die präzise Profilierung hilft bei der Verringerung der Belastung auf dem Brett bei Biegen und AnbringenDiese Formiertechnologien erleichtern zudem die Montage und Demontage, was bei Wartung oder Modernisierung sehr nützlich ist.

Das Flexible Rigid Circuit Board zeichnet sich auch durch sein Sanforized-Attribut aus.die sich auf die örtlichen Gebiete mit hoher Dichte bezieht, die speziell behandelt werden, um die mechanische Stabilität der Platte zu gewährleistenDieses Merkmal sowie der sorgfältig berechnete Biegeradius bieten eine robuste Plattform für Hochgeschwindigkeits- und Hochfrequenzsignalanwendungen, bei denen die Signalintegrität von größter Bedeutung ist.

Zusammenfassend lässt sich sagen, dass die Flexible Rigid Circuit Board die Verkörperung von Vielseitigkeit und Haltbarkeit darstellt, was sie zu einem perfekten Kandidaten für eine Vielzahl von Anwendungen macht.Ob für Unterhaltungselektronik, die einen schlanken und biegsamen Formfaktor erfordert, oder für industrielle Maschinen, die hohe Präzision und Zuverlässigkeit verlangen, ist das biegbare starre Druckdrahtbrett ein Beweis für die Fortschritte in der PCB-Technologie.

Anpassung:

Unser Rigid Flex-PCB-Produkt wurde entwickelt, um die strengsten Anforderungen der Elektronikindustrie zu erfüllen.Unsere biegsame Leiterplatte sorgt für eine außergewöhnliche Genauigkeit bei der Platzierung der KomponentenFür verschiedene Anwendungen bieten wir eine Standard-Konfiguration mit 4 Schichten mit der Möglichkeit, bis zu einer Max-Schichtzahl von 52 L zu erweitern.die unsere Bretter für komplexe und dichte Konstruktionen geeignet machen.

Gebildet aus hochwertigen Materialien wie FR4, Polyimid und PET, ist unser biegsames, starres Druckdrahtbrett sowohl langlebig als auch flexibel.eine zuverlässige Leistung in dynamischen Umgebungen ermöglichtDie Mindest-Trace/Space-Spezifikation von 0,1 mm auf unseren Platten ermöglicht eine hohe Signalintegrität und eine kompakte Komponentenplatzierung.

Die von uns angebotenen starrflexiblen Leiterplatten sind eine ideale Lösung für Anwendungen, die eine Kombination aus Robustheit und Flexibilität erfordern.Unsere Anpassungsdienste stellen sicher, dass Ihre spezifischen Anforderungen an das Design mit Präzision und Zuverlässigkeit erfüllt werden, um sicherzustellen, dass Ihr Produkt in jedem Anwendungsfall optimal funktioniert.
