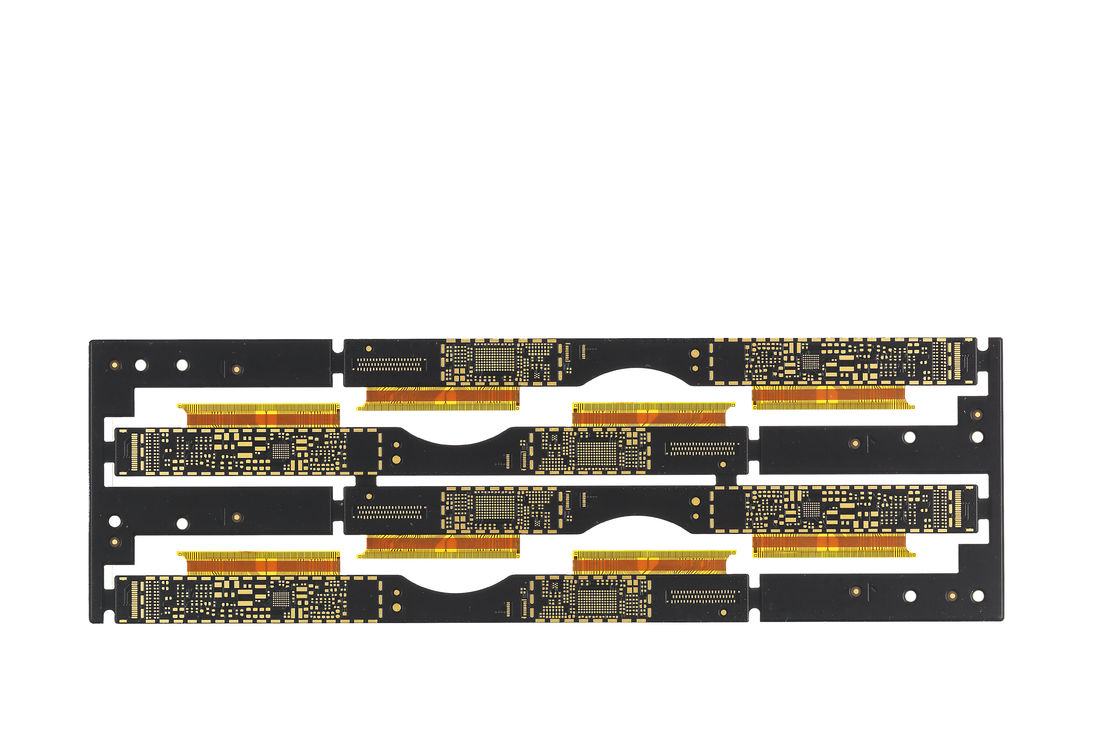

Dauerhafte PCB-Rigid-Flex-Schaltplatte mit Silberbehandlung

Beschreibung des Produkts:

Die Rigid Flex PCB oder Rigid Flex Printed Wiring Board stellt den Höhepunkt der technologischen Innovation auf dem Gebiet elektronischer Verbindungslösungen dar.Dieses Produkt kombiniert die Haltbarkeit und Stabilität traditioneller starrer Leiterplatten mit der Vielseitigkeit und Anpassungsfähigkeit flexibler LeiterplattenDiese Hybridlösung eignet sich besonders für dynamische oder hochflexible Anwendungen, bei denen ein Standard-PCB ausfallen könnte.Die PCB ist so konzipiert, dass sie den hohen Anforderungen der modernen Elektronik gerecht wird., bietet beispiellose Zuverlässigkeit und Leistung.

Unser Rigid-Flex-PCB besteht aus hochwertigen Materialien wie FR4, Polyimid und PET, die mechanische Stabilität und hervorragende elektrische Eigenschaften gewährleisten.Der Einsatz dieser Materialien trägt zur Robustheit der Platte bei und zur Fähigkeit, hohen Temperaturen standzuhaltenDie flexiblen Flächen der PCB verwenden zudem flexible Materialien wie Polyimid oder PET, um wiederholt zu biegen, ohne die Integrität der elektrischen Verbindungen zu beeinträchtigen.

Unsere Rigid Flex-PCBs können bis zu 52 L (Schichten) tragen und sind perfekt für komplexe, mehrschichtige elektronische Baugruppen geeignet.Sie können so konstruiert werden, dass sie eine Vielzahl von Komponenten aufnehmen, einschließlich Surface Mount Devices (SMD), Ball Grid Arrays (BGA) und Dual In-line Package (DIP) Komponenten.die für ausgeklügelte Geräte, die ein kompaktes und effizientes Design erfordern, unerlässlich ist.

Die Flexible Rigid Circuit Board wird mit einer Vielzahl von Oberflächenbeschichtungen wie Elektroless Nickel Immersion Gold (ENIG), Organic Solderability Preservatives (OSP), Immersion Tin,Untertauchen SilberDiese Behandlungen schützen nicht nur die Kupferspuren vor Oxidation, sondern bieten auch eine zuverlässige Oberfläche für die Lötkomponenten.ist bekannt für seine ausgezeichnete Oberflächenplanheit und ist ideal für feine BGA und kleinere Komponenten, so dass die langfristige Zuverlässigkeit des zusammengebauten Produkts gewährleistet ist.

Unser PCB-Bauverfahren für die starre Flex-PCB ist sorgfältig und maßgeschneidert, um die höchsten Industriestandards zu erfüllen.Ob es SMD ist, BGA oder DIP, ist perfekt ausgerichtet und fest befestigt. The integration of rigid and flexible sections in a single board requires expert assembly techniques to maintain the integrity of the board during the soldering process and throughout its operational life.

Die flexibel biegbare Leiterplatte bietet einen erheblichen Vorteil in der elektronischen Verpackung, da sie 3D-Konfigurationen ermöglicht, die sich an die Form des Produkts anpassen können, wodurch der Platz reduziert und die Leistung verbessert wird.Dies ist besonders wichtig in der tragbaren Technologie, in der Luft- und Raumfahrt und in medizinischen Geräten, wo Platz eine Priorität ist und Zuverlässigkeit entscheidend ist.Die Fähigkeit des Rigid Flex PCB, sich zu biegen und zu verdrehen, ohne die elektrischen Verbindungen zu beschädigen, macht es zu einer idealen Wahl für diese und viele andere Anwendungen.

Zusammenfassend ist unser Rigid Flex PCB Produkt der Inbegriff von Zuverlässigkeit und Innovation in der Printed Wiring Board Industrie.kombiniert mit Hochdichte-Mehrschichtfunktionen, macht es für die anspruchsvollsten Anwendungen geeignet.Unsere PCBs bieten eine fortschrittliche Lösung für komplexe elektronische Baugruppen.. The careful selection of materials and the expertise applied in the assembly process ensure that our Flexible Rigid Circuit Boards stand out as a premium choice for designers and engineers seeking the highest level of performance and reliability.

Eigenschaften:

• Produktbezeichnung: Flex PCB
• Beugenradius: 0,5 bis 10 mm
• Oberflächenveredelung: HASL LF
• Maximale Schicht: 52L
• Behandlung: ENIG/OSP/Immersionsgold/Zinn/Silber
• Komponenten: SMD, BGA, DIP usw.
• Flexible Festplatten
• Flexible Festplatten
• Flexible Festplatten

Technische Parameter:

Anwendungen:

Das Flex-Rigid Printed Circuit Board (PCB) ist eine ausgeklügelte Lösung, die die Haltbarkeit und Stabilität traditioneller starrer PCBs mit der Vielseitigkeit der flexiblen Schaltkreistechnologie verbindet.Diese starre, flexible Leiterplatte ist mit HASL LF (lead-free hot air solder leveling) beendet.Die Präzisionstechnik des Flex Rigid PCB ermöglicht eine Mindestspur und einen Raum von 0,1 mm,für komplizierte Konstruktionen und Anwendungen mit hoher Dichte.

Mit einer Produktart, die sich auf die PCB-Montage konzentriert, sind diese Platten bereit, verschiedene elektronische Komponenten für die sofortige Verwendung in einer Vielzahl von elektronischen Geräten aufzunehmen.Die genaue Dimension von 41.55*131mm macht die Rigid Flex-PCB für kompakte und maßgeschneiderte Anwendungen geeignet, bei denen die effiziente Raumnutzung von größter Bedeutung ist.Das PCB kann verschiedenen Oberflächenbehandlungen wie ENIG (Electroless Nickel Immersion Gold) unterzogen werden, OSP (Organic Soldability Preservatives), Immersion Gold, Tin oder Silber, je nach den spezifischen Anforderungen der Anwendung, zu denen auch Leitfähigkeit gehören kann,Schweißbarkeit, und Umweltfaktoren.

Die Anwendungsfälle und Szenarien für diese Art von Leiterplatten sind umfangreich und vielfältig.und tragbare Geräte, bei denen die Kombination aus Flexibilität und Steifigkeit innovative Formfaktoren und eine höhere Haltbarkeit ermöglichtIn der medizinischen Industrie werden diese PCB in kompakten medizinischen Geräten und Implantaten eingesetzt, wo Zuverlässigkeit und Einhaltung strenger Qualitätsstandards entscheidend sind.

In der Luft- und Raumfahrt sowie im Automobilbereich werden die PCBs mit starrem Flex aufgrund ihrer Fähigkeit gewählt, rauen Bedingungen wie Vibrationen, Temperaturschwankungen und kompakten Räumen standzuhalten.Sie werden häufig in Steuerungssystemen verwendet., Sensoren und Bordelektronik, wo ihre Robustheit und Anpassungsfähigkeit voll ausgenutzt werden können.wie in der Robotik, Maschinen und komplexe industrielle Geräte, die komplexe elektronische Systeme mit einer Kombination aus flexiblen und starren Bereichen erfordern, um Bewegung zu ermöglichen und strukturelle Unterstützung zu bieten.

Zusammenfassend ist das Rigid-Flex-PCB mit seinem vielseitigen Anwendungspotenzial und seinen individuell angepassten Oberflächenveredelungsmöglichkeiten ein unschätzbar wichtiger Bestandteil im modernen Elektronikdesign und -herstellung.Die einzigartige Kombination von Flexibilität, Stabilität und Präzision positioniert es als eine Lösung für eine Vielzahl von Branchen, die ihre elektronischen Systeme erneuern und optimieren möchten.

Anpassung:

Unsere Dienstleistungen zur Anpassung von Flexible PCBs liefern hochwertige Flexible Stiff Circuit Boards, die auf Ihre spezifischen Bedürfnisse zugeschnitten sind.Gewährleistung robuster Leistung und Zuverlässigkeit.

Wählen Sie aus einer Vielzahl von Materialien, einschließlich FR4, Polyimid und PET, um den Anforderungen Ihrer Anwendung gerecht zu werden,ob Sie die Standardsteifigkeit von FR4 oder die Flexibilität von Polyimid oder PET für Ihre biegsame starre Druckkabelplatte benötigen.

Wir bieten mehrere Behandlungsmöglichkeiten wie ENIG, OSP, Immersion Gold, Zinn oder Silber an, um eine hervorragende Oberflächenfinish und Schweißbarkeit für Ihr flexibles starres Leiterplattenbrett zu gewährleisten.

Unsere fortschrittlichen Fertigungsprozesse ermöglichen eine Mindestspur von 0,1 mm, um komplizierte Designs und kompakte Layouts zu erfüllen.

Um die elektrische Leistung und Zuverlässigkeit zu verbessern, bieten wir Sanforisierte Optionen an, darunter lokale Hochdensitätsbereiche für verbesserte Signalintegrität und Back Drill für reduzierte parasitäre Kapazität.

Unterstützung und Dienstleistungen:

Die Rigid-Flex-PCB kombiniert das Beste aus starren Platten und flexiblen Schaltkreisen, die in einer einheitlichen Lösung integriert sind.Da es eine starre Form beibehalten kann, wenn zusätzliche Unterstützung benötigt wird, während flexible Bereiche für engere Räume oder dynamische Anwendungen verwendet werden. Unser technischer Support und unsere Dienstleistungen für das Produkt Rigid Flex PCB sind so konzipiert, dass Sie während des gesamten Lebenszyklus Ihres Projekts umfassend unterstützt werden.

Unser technisches Support-Team bietet Ihnen Beratung bei der Optimierung des Designs für die Fertigbarkeit.Sicherstellen, dass Ihr Rigid Flex-PCB-Design allen erforderlichen Spezifikationen und Industriestandards entsprichtWir unterstützen Sie bei der Materialauswahl, der Aufbau-Konfiguration und Layout-Empfehlungen, um die beste Leistung und Zuverlässigkeit Ihres Produkts zu erreichen.

Wir bieten detaillierte Dokumentation und Unterstützung für die Montageprozesse, einschließlich Lötungs- und Nachbearbeitungsrichtlinien, die spezifisch für starre PCBs sind.Unser Service erstreckt sich auf die Fehlerbehebung von Problemen, die während der Montage oder Testphase auftreten können, um sicherzustellen, dass Ihr Produkt ordnungsgemäß und effizient funktioniert.

Zusätzlich zur Unterstützung bieten wir eine Reihe von Dienstleistungen an, die einen reibungslosen Produktionsprozess von dem Prototyp bis zur vollständigen Fertigung erleichtern.Unsere Dienstleistungen umfassen, aber sind nicht beschränkt auf elektrische Prüfung, Impedanzsteuerung, Oberflächenabschlusswahl und über Plattierungsoptionen, um die einzigartigen Anforderungen Ihrer Anwendung zu erfüllen.

Sollte Ihr Rigid Flex PCB Reparaturen oder Änderungen erfordern, ist unser Team ausgestattet, um einen schnellen und effizienten Service zu bieten, um Ausfallzeiten zu minimieren und die Integrität Ihres Produkts zu erhalten.Wir sind bestrebt, außergewöhnliche Qualität und Unterstützung zu bieten, um den Erfolg Ihrer Rigid Flex PCB Anwendungen zu gewährleisten.
