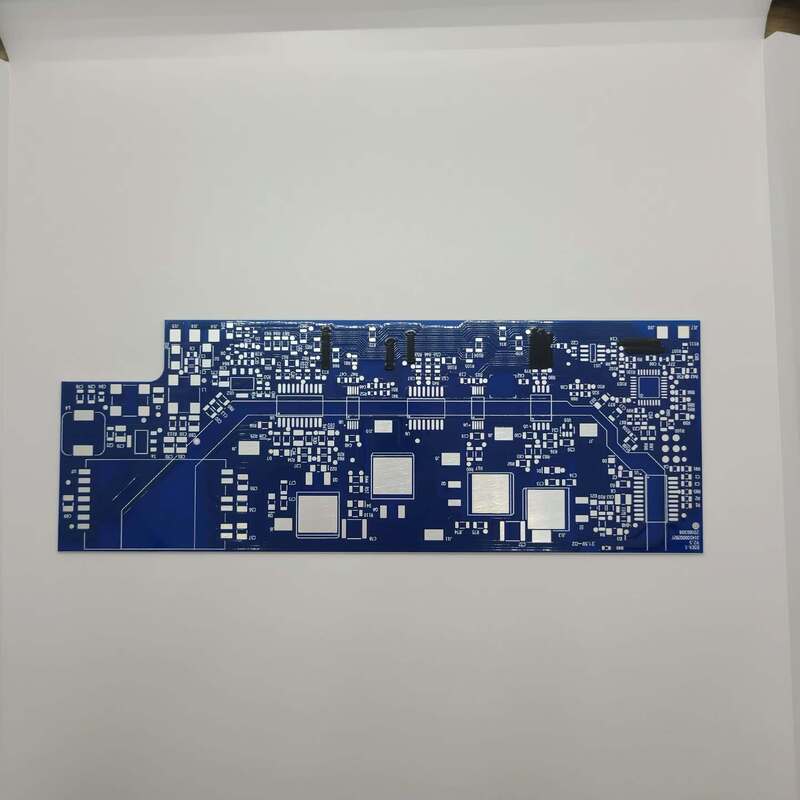

Dicke 0,1 mm bis 3,0 mm Keramische Kupferplatten-PCB mit Größenbereich 2 mm bis 200 mm Perfekt für Schaltungen mit hoher Zuverlässigkeit

Dicke 0,1 mm bis 3,0 mm Keramische Kupferplatten-PCB mit Größenbereich 2 mm bis 200 mm Perfekt für Schaltungen mit hoher Zuverlässigkeit

Keramische Kupferplattierte PCB

hochzuverlässige Keramik-PCB

0.1 mm bis 3

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Substratetype:
Ceramic
Application Segment:
Auto,Industrial,Medical,DataCom、Comsumer
Pcb Thickness:
1.6 MM
Type:
Ceramic Thickfilm PCB
Copperthickness:
18µm - 105µm
Size:
2mm~200mm
Surfacefinish:
ENIG, HASL, Gold Plating
Dielectricconstant:
7-9
Hervorheben:

Keramische Kupferplattierte PCB

,

hochzuverlässige Keramik-PCB

,

0.1 mm bis 3

Zahlungs- und Versandbedingungen
Beschreibung des Produkts
Keramische Kupferplatten-PCB
Produktübersicht
Das Keramik-PCB-Board ist eine fortschrittliche Leiterplatte mit einem keramischen Substrat, das eine außergewöhnliche Wärmeleitfähigkeit, mechanische Festigkeit und elektrische Isolierung bietet.Diese zuverlässige Lösung ist für anspruchsvolle Anwendungen in mehreren Branchen entwickelt worden.
Wesentliche Merkmale
  • Produktbezeichnung: Keramische PCB-Platte (Artikel Nr. R0028)
  • Der Dickenbereich beträgt 0,1 mm bis 3,0 mm.
  • 100% E-Testing-Dienst für die Qualitätssicherung
  • Ideal für Hochleistungselektronik, LED-Beleuchtung und HF-Module
  • Materialtypen: ALN-Keramik-PCBs, Keramik-Hochtemperatur-PCBs und Keramik-Glas-Verbund-PCBs
Technische Spezifikation
Parameter Spezifikation
Kupferdicke 18 μm - 105 μm
Stärke 0.1 mm - 3,0 mm
Zertifikate ISO9001, ISO14001, IATF 16949 und UL
Größe 2 mm ~ 200 mm
Typ Keramische Dickplaket-PCB
Substratart aus Keramik
Anwendung Hochleistungselektronik, LED-Beleuchtung, HF-Module
Nummer R0028
Oberflächenbearbeitung ENIG, HASL, Vergoldung
Anwendungsbereich Automobil, Industrie, Medizin, Datencom, Verbraucher
Anwendungen
Dieses Keramik-PCB-Substrat eignet sich hervorragend für Anwendungen, bei denen eine überlegene Wärmeableitung und elektrische Isolierung erforderlich sind, einschließlich:
  • Leistungselektronik und LED-Beleuchtungssysteme
  • HF-Module und Mikrowellenanwendungen
  • Elektronik für die Automobilindustrie und Luft- und Raumfahrtsysteme
  • Medizinische Geräte und Telekommunikationsgeräte
Anpassungsmöglichkeiten
Unser Keramik-PCB-Board bietet umfassende Anpassungsleistungen, einschließlich Abmessungen, Oberflächenveredelungen und maßgeschneiderten elektrischen Eigenschaften.Dieses Keramik-Druckschirmbrett bietet hervorragende thermische Managementfähigkeiten für Anwendungen bei hohen Temperaturen.
Unterstützung und Dienstleistungen
Wir bieten vollständige technische Unterstützung, einschließlich Designberatung, Materialwahlberatung und Fehlerbehebung.Unser Ingenieursteam unterstützt Sie bei der Entwicklung von Prototypen.Zusätzliche Dienstleistungen umfassen Nachbearbeitung, Reparatur und Fehleranalyse, um eine optimale Produktleistung und Langlebigkeit zu gewährleisten.
