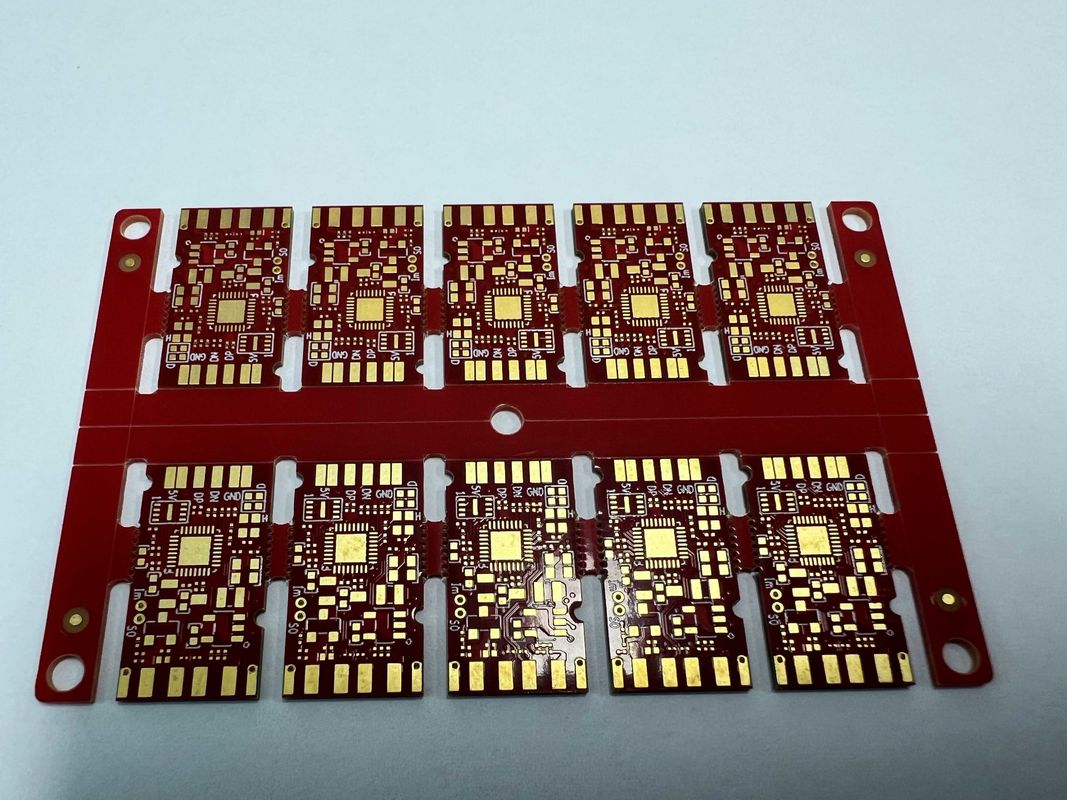

0.15mm Innenschicht Abstand HDI-PCB-Board mit weißer Seide und kleinste Lochgröße 0.1mm Vorteil

Beschreibung des Produkts:

Ein High Density Model Board (HDI PCB) ist eine Art von Leiterplatte, die für Hochgeschwindigkeits- und Dichteanwendungen entwickelt wurde.Diese fortschrittliche Technologie ermöglicht komplexere Konstruktionen mit kleineren Komponenten und einer höheren Verbindungsdichte.

HDI-PCB-Boards sind bekannt für ihre Dichteverbindungen, die eine größere Anzahl von Verbindungen in einer kleineren Fläche ermöglichen.Dies macht es ideal für Anwendungen, bei denen der Platz begrenzt ist, aber hohe Leistung erforderlich ist.

Ein wichtiges Merkmal der HDI-Leiterplatten ist die Verwendung einer Oberflächenbeschichtung, die eine flache Oberfläche bietet.eine glatte Oberfläche, die die Schweißbarkeit erhöht und zuverlässige elektrische Verbindungen gewährleistetDie Oberfläche der Eintaucherzeugung bietet außerdem eine hervorragende Korrosionsbeständigkeit, wodurch die HDI-PCB-Leiterplatte für eine Vielzahl von Umgebungen geeignet ist.

Ein weiteres wichtiges Merkmal des HDI-PCB-Boards ist die Verfügbarkeit von blinden und vergrabenen Durchgängen.Diese Arten von Durchgängen ermöglichen eine komplexere Routing und ermöglichen die Erstellung von mehrschichtigen PCBs mit hoher VerbindungsdichteDurch die Verwendung von Blind- und Buried-Vias können Designer kompaktere und leichtere Designs erzielen, ohne dabei die Leistung zu beeinträchtigen.

Die HDI-Leiterplatte ist ästhetisch gesehen mit einem weißen Seidenbildschirm ausgestattet.Der weiße Seidenwand bietet nicht nur ein sauberes und professionelles Aussehen, sondern verbessert auch die Sichtbarkeit von Komponentenetiketten und -markierungen, die Montage und Fehlerbehebung erleichtern.

Eine der wichtigsten Spezifikationen der HDI-Leiterplatte ist die kleinste Bohrungsgröße von 0,1 mm. Diese kleine Bohrungsgröße ermöglicht den Einsatz feiner Komponenten und sorgt für präzise und zuverlässige Verbindungen.Die Fähigkeit, kleinere Löcher aufzunehmen, ist für hochdichte Konstruktionen unerlässlich, die eine Miniaturisierung erfordern, ohne dabei die Leistung zu beeinträchtigen.

Zusammenfassend ist das High Density Interconnector (HDI) PCB Board ein Hochgeschwindigkeits-PCB-Board, das für Anwendungen mit hoher Dichte entwickelt wurde.weißer Seidenlack, und mit einer kleinsten Bohrgröße von 0,1 mm bietet das HDI-PCB-Board fortschrittliche Fähigkeiten für anspruchsvolle elektronische Designs.

Eigenschaften:

• Produktbezeichnung: HDI PCB Board
• Prüfung: 100%E-Prüfung, Röntgen
• Kleinste Löchergröße: 0,1 mm
• Blinde und vergrabene Wege: Erhältlich
• PCB-Dicke: 1,6 mm
• Oberfläche: Eintauchen

Technische Parameter:

Anwendungen:

Bei Hochgeschwindigkeits-PCB-Anwendungen ist das HDI-PCB-Board aufgrund seiner fortschrittlichen Konstruktions- und Fertigungsfähigkeiten die beste Wahl.1 mm und eine Plattenschicht von 10 Schichten, ist dieses 8-schichtige Mehrschicht-PCB-Board ideal für komplexe elektronische Geräte, die hohe Dichte-Verbindungen erfordern.

Das für die Herstellung dieser Platine verwendete HDI-PCB-Fertigungsprozess ermöglicht eine erhöhte Routingdichte und feinere Linien und Räume.Sie ist perfekt für Anwendungen geeignet, bei denen der Platz begrenzt ist und die Signalintegrität entscheidend ist.Die von 0,4 mm bis 3,2 mm dicke Platte ermöglicht eine flexible Konstruktion bei gleichzeitiger Aufrechterhaltung der strukturellen Integrität.

Eine der wichtigsten Produktmerkmale der HDI-PCB-Board ist die 1,6 mm dicke PCB, die eine Balance zwischen Haltbarkeit und Flexibilität schafft und sie für eine Vielzahl von Anwendungen geeignet macht.Ob für Telekommunikationsgeräte, medizinische Geräte oder Automobilsysteme, kann dieses PCB-Board die Anforderungen verschiedener Branchen erfüllen.

Die HDI-Leiterplatte eignet sich mit ihren Hochgeschwindigkeitsfähigkeiten und ihrer Präzisionsfertigung für Szenarien, die eine zuverlässige Leistung und eine effiziente Signalübertragung erfordern.Von Datenservern bis hin zu Unterhaltungselektronik, kann dieses Board die Anforderungen moderner Technologie erfüllen und einen nahtlosen Betrieb und eine optimale Funktionalität gewährleisten.

Insgesamt ist das HDI-PCB-Board eine vielseitige Lösung für Anwendungen, die hohe Leistung, kompaktes Design und zuverlässige Konnektivität erfordern.Seine fortschrittlichen Eigenschaften und sein Fertigungsprozess machen es zu einer Wahl für Designer und Ingenieure, die die Grenzen der elektronischen Innovation überschreiten möchten.

Anpassung:

Produktanpassungsdienste für dieHDI-PCB-PlattenProdukt:

- Blinde und vergrabene Wege: verfügbar

- Glas-Epoxid: RO4350B Tg280°C, Er<3.48, Rogers Corp.

- Schlüsselwörter: Hochdichteverbindung

- Oberfläche: Eintauchen

- PCB-Dicke: 1,6 mm

Unterstützung und Dienstleistungen:

Die Produkttechnische Unterstützung und Dienstleistungen für das HDI-PCB-Board-Produkt umfassen

- Fachtechnische Unterstützung bei der Installation, Fehlerbehebung und Wartung.

- umfassende Ausbildungsprogramme für Anwender und Techniker.

- Regelmäßige Software- und Firmwareaktualisierungen zur Gewährleistung einer optimalen Leistung.

- Garantie- und Reparaturleistungen bei Produktfehlern oder Problemen.
