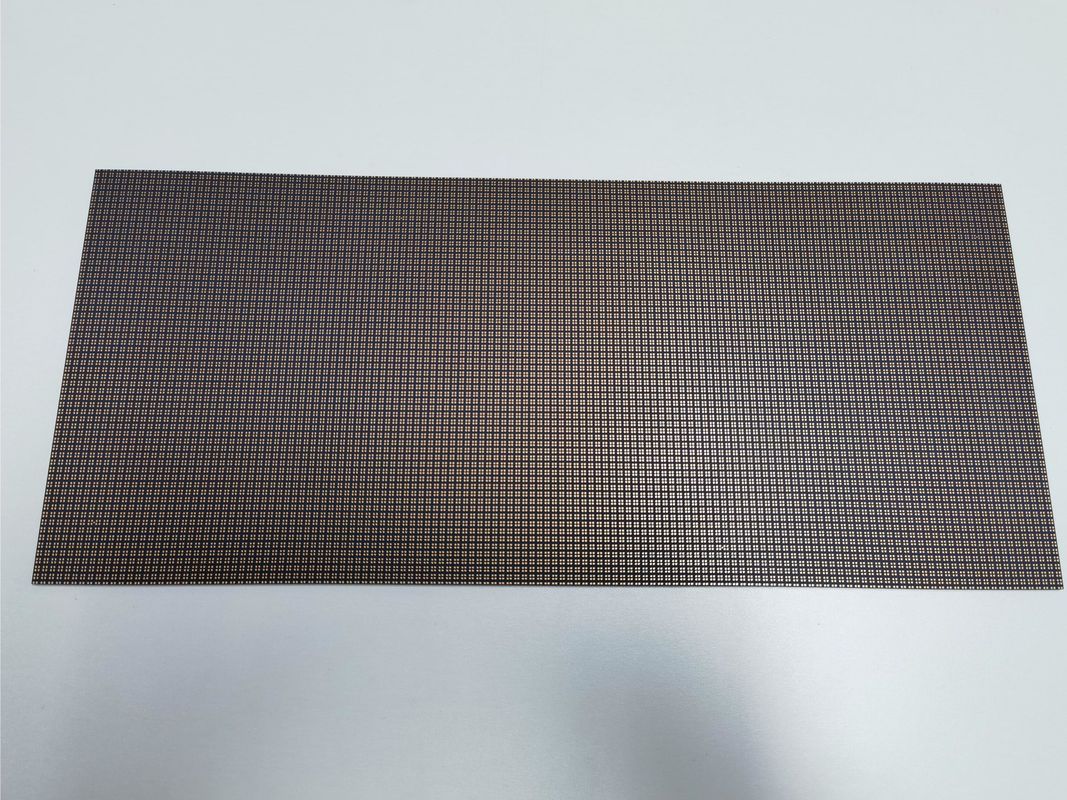

Hochdichte-Verbindung HDI-PCB-Board für P1.25-LED-Display im Innenraum 6-32L

Hochdichte-Verbindung HDI-PCB-Board für P1.25-LED-Display im Innenraum 6-32L

LED-Display HDI-PCB-Board

LED-Display-PCB mit hoher Dichte

32L HDI-PCB mit hoher Dichte

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Anzahl der Schichten:
4-20 Schichten
Größe des Lochs:
0.1 mm Laserbohrer
Brett-Schicht:
6 bis 32L
Schlüsselwörter:
Hochdichte-Verbindung
Min Spuren:
3/3MIL
Bildverhältnis:
10:1
Spezieller Antrag:
Halbloch, 0,25 mm BGA
Mindestgröße des Lochs:
0.15 mm
Hervorheben:

LED-Display HDI-PCB-Board

,

LED-Display-PCB mit hoher Dichte

,

32L HDI-PCB mit hoher Dichte

Zahlungs- und Versandbedingungen
Beschreibung des Produkts

HDI-Leiterplatte für P1.25 LED-Display LED-Bildschirm in Tür 1+N+1 Hochdichte-Verbindung

Beschreibung des Produkts:

Das HDI-PCB-Board (High Density Interconnector) ist ein technologisches Wunderwerk im Bereich der Herstellung von Leiterplatten.mit hochwertigen Fähigkeiten für eine Vielzahl komplexer und leistungskritischer AnwendungenDer HDI-PCB-Fertigungsprozess beinhaltet fortschrittliche Techniken zur Herstellung von Platten mit einer größeren Anzahl von Komponenten pro Fläche, sowie verbesserter elektrischer Leistung und Zuverlässigkeit.Diese Produktübersicht wird die Eigenschaften und Vorteile unseres HDI-PCB-Produkts untersuchen, wobei die wichtigsten Merkmale hervorgehoben werden, die es zu einer vorbildlichen Wahl für anspruchsvolle elektronische Geräte machen.

Eine der herausragenden Eigenschaften unserer HDI-PCB ist ihr beeindruckendes Seitenverhältnis von 10:1Dieses hohe Seitenverhältnis zeigt unsere Fähigkeit, PCBs mit feineren Linien und Abständen sowie kleineren Durchgängen herzustellen, die für die Platzierung von Komponenten mit hoher Dichte unerlässlich sind.Diese Funktion ist besonders für moderne Elektronik nützlich, die eine Miniaturisierung erfordert, ohne dabei die Leistung zu beeinträchtigenDurch die Nutzung eines Seitenverhältnisses dieser Größenordnung können unsere HDI-PCBs fortschrittlichere IC-Pakete mit einem reduzierten Fußabdruck aufnehmen.

Wenn es um die Qualität unserer HDI-PCBs geht, lassen wir keinen Stein ungeschlagen. Jede Platte wird zu 100% E-Testing und Röntgenuntersuchung unterzogen, um die Integrität der inneren Schichten zu überprüfen.besonders die Mikro-Vias, die integraler Bestandteil von HDI-PCBs sindDieses umfassende Testprotokoll stellt sicher, dass jede Platte unseren strengen Qualitätsstandards entspricht.Gewährleistung der Zuversicht unserer Kunden, dass sie ein Produkt erhalten, das in ihren Anwendungen zuverlässig funktioniert.

Unsere HDI-PCBs verfügen über eine minimale Spurenbreite und einen Abstand von 3/3 Mil (3 mils Liniebreite und 3 mils Abstand).Das ist entscheidend für die Unterstützung der heutigen hohen Pin-Zahl Chips in komplexenDie Miniaturisierung von Spuren und Räumen hängt unmittelbar mit der Gesamtleistung des elektronischen Geräts zusammen.ermöglicht eine schnellere Signalübertragung und reduziert das Cross-Talk und die Störungen.

Die Vielseitigkeit unserer HDI-PCBs wird durch die große Auswahl an Platenschichten, die wir anbieten, von 6 bis 32 Schichten, deutlich.Diese Flexibilität ermöglicht die Anpassung der PCB an die spezifischen Anforderungen jeder AnwendungDer mehrschichtige Ansatz erleichtert die Integration mehrer Funktionalitäten in eine einzige Einheit.Optimierung der Immobilien auf dem Brett und Erstellung kompakterer und effizienterer elektronischer Geräte.

Ein wichtiges Merkmal unserer HDI-PCBs ist die Bohrgröße, die dank unserer Laserbohrtechnologie nur 0,1 mm beträgt.die Verbindung mehrerer Schichten mit außergewöhnlicher Präzision und Zuverlässigkeit ermöglichtDiese Mikro-Vias ermöglichen die Konstruktion hochkomplexer Schaltkreise bei gleichzeitiger Reduzierung der Plattengröße.die für moderne Elektronik, die eine Hochgeschwindigkeitssignalübertragung und Miniaturisierung erfordert, unerlässlich ist.

Zusammenfassend sind unsere HDI-PCBs an der Spitze der HDI-PCB-Fertigung und bieten ein hervorragendes Seitenverhältnis von 10:1, strenge 100% E-Testing und Röntgenuntersuchungen, feine Spurenfähigkeit von 3/3 Mil, eine breite Palette von Platenschichten von 6 bis 32 und Mikro-Vias mit einer Lochgröße von nur 0,1 mm, die mit dem Laser gebohrt werden.Diese Eigenschaften machen unsere HDI-PCBs zu einem Goldstandard in der Industrie., geeignet für eine Vielzahl von Hochleistungsanwendungen, bei denen Dichte, Zuverlässigkeit und Miniaturisierung von größter Bedeutung sind.Unsere Produkte sind ein Beweis für unsere hervorragende Technik und Fertigung., um den sich wandelnden Anforderungen der Elektronikindustrie gerecht zu werden.



Eigenschaften:

  • Produktbezeichnung: HDI PCB Board
  • Stärke: 0,4-3,2 mm
  • Min. Spur: 3/3 Mil.
  • Prüfung: 100% E-Test, Röntgen
  • Rohstoff: FR4 IT180
  • Spezielle Anforderungen: Steckdosis der Lampe
  • Modellplatte mit hoher Dichte
  • HDI-PCB
  • HDI-PCB-Platten


Technische Parameter:

Parameter Spezifikation
Pcb-Name 4L 1+N+1 HDI-Boards
Min Spuren 3/3Millionen
Tiefstand der Platte 0.2mm-6.00mm (8mil-126mil)
Mindestgröße des Lochs 0.15 mm
Größe des Lochs 0.1mm-Laserbohrer
Besondere Anfrage Halbloch, 0,25 mm BGA
Rohstoffe FR4 IT180
Stärke 00,4-3,2 mm
Schlüsselwörter High Density Interconnector (HDI)
Besondere Anforderungen Steckdosis der Lampe


Anwendungen:

Das HDI-PCB-Board, das eine vielseitige Palette von 6-32L-Boardschichten bietet, ist die erste Wahl für High-End-Elektronik, bei der Platz und Gewicht eine wichtige Überlegung sind.Solche Hochgeschwindigkeits-PCBs sind in Anwendungen, die eine dichte Komponentenplatzierung und leistungsstarke elektrische Eigenschaften erfordern, unerlässlichMit 100% E-Testing und Röntgenprüfung sind diese HDI-Druckschirmplatten für Zuverlässigkeit und Funktionalität garantiert, was sie ideal für kritische und risikoreiche Umgebungen macht.

Eines der herausragenden Merkmale dieser HDI-PCBs ist das beeindruckende Seitenverhältnis von 10:1 und die minimale Bohrgröße von 0,15 mm.Diese Spezifikationen sind für Anwendungen von entscheidender Bedeutung, die hochpräzise Verbindungen und miniaturisierte Durchgänge erfordern.Die speziellen Anforderungsmerkmale sind z. B. Halblöcher und 0-Längen.25 mm BGA ermöglichen die Integration dieser Platten in ausgeklügelte elektronische Baugruppen mit feinen Komponenten.

Die Anwendungsmöglichkeiten für diese HDI-Leiterplatten sind umfangreich, einschließlich, aber nicht beschränkt auf medizinische Geräte, Luft- und Raumfahrtinstrumente und militärische Hardware,wenn eine gleichbleibende Leistung und Zuverlässigkeit nicht verhandelbar sindDie HDI-Technologie scheint besonders in der tragbaren Unterhaltungselektronik wie Smartphones, Tablets und Laptops zu glänzen, wo die Nachfrage nach kleineren, leichteren,und leistungsfähigere Geräte eskalieren weiterIn diesen Szenarien wird die Kapazität der HDI-PCB für die Hochgeschwindigkeitssignalübertragung und die platzsparende Architektur ausgiebig genutzt.

Darüber hinaus eignet sich das HDI-PCB-Board auch für Anwendungen im Automobilbereich, insbesondere in Elektrofahrzeugen und fortschrittlichen Fahrerassistenzsystemen (ADAS).wo die Integration mehrerer Funktionen in kleinere Räume zunehmend üblich istDie zuverlässigen elektrischen Eigenschaften und die Fähigkeit zur Verbindung mit hoher Dichte sind in diesen Szenarien von größter Bedeutung, um Sicherheit und Effizienz zu gewährleisten.

In industriellen Umgebungen, wo Maschinen anspruchsvolle Steuerungssysteme erfordern,die robuste Konstruktion und das robuste Prüfverfahren der HDI-PCB gewährleisten, dass sie den strengen Anforderungen der industriellen Umgebung standhalten und gleichzeitig die notwendige Präzision für die Automatisierung und Steuerung bietenDas hohe Seitenverhältnis und spezielle Merkmale wie Halblöcher erfüllen die einzigartigen Bedürfnisse hochtechnologischer Industrieanwendungen und ermöglichen eine nahtlose Integration in eine Vielzahl von Geräten.

Zusammenfassend ist das HDI PCB Board Produkt mit seinen fortschrittlichen Spezifikationen und gründlichen Tests eine ideale Lösung für eine Vielzahl von Anwendungen, bei denenund hohe Zuverlässigkeit sind von größter BedeutungDie Anpassungsfähigkeit der Konstruktion ermöglicht den Einsatz in einer Vielzahl von Anlässen und Szenarien, von der Unterhaltungselektronik bis hin zu industriellen Anwendungen mit hohem Bedarf.



Anpassung:

Entdecken Sie unser High Density Interconnector (HDI) PCB Board Produkt, das auf die anspruchsvollen Anforderungen fortschrittlicher elektronischer Anwendungen zugeschnitten ist.Unsere HDI-Leiterplatten sind für hohe Leistungssicherheit konzipiert, unterstützt eine breite Palette von Technologien, einschließlich HD SDI Converter-Systeme und DDR4-PCB-Anwendungen.

Mit einem umfassenden Testprotokoll stellen wir sicher, dass jedes HDI-PCB-Board 100% E-Testing und Röntgenuntersuchungen durchläuft, um höchste Qualität und fehlerfreie Leistung zu gewährleisten.

Unsere Produktanpassungsdienste bieten eine vielseitige Schichtzahl und bieten Optionen von 4-20 Schichten für unterschiedliche Komplexität und Funktionalität.Wir bieten Leiterlagen von 6-32L an, die den anspruchsvollsten HDI-Anforderungen gerecht werden.

Alle unsere HDI-PCB-Boards sind mit Impedanzkontrolle als Standard-Funktion ausgestattet, um die Signalintegrität und die gleichbleibende elektrische Leistung in allen Designs zu gewährleisten.



Unterstützung und Dienstleistungen:

Das HDI-PCB-Board ist ein hochdichtes Interconnect-Druckschirm-Board, das für fortschrittliche elektronische Anwendungen entwickelt wurde, die eine höhere Schaltungsdichte als herkömmliche PCBs erfordern.Unsere Produkttechnische Unterstützung und Dienstleistungen für die HDI PCB Board sind gewidmet, um sicherzustellen, dass Ihre Erfahrung mit unserem Produkt nahtlos und effizient ist.

Dienstleistungen der technischen Unterstützung:

  • Hilfe bei der Fehlerbehebung: Unser Expertenteam ist bereit, Ihnen bei der Diagnose und Lösung von Problemen zu helfen, denen Sie mit Ihrem HDI-PCB-Board begegnen.
  • Produktdokumentation: Wir stellen umfassende Dokumentation zur Verfügung, einschließlich detaillierter Spezifikationen, Installationsanleitungen und Benutzerhandbücher, um die korrekte Verwendung Ihrer HDI-PCB-Board zu erleichtern.
  • Designrichtlinien: Um Ihnen beim PCB-Design zu helfen, bieten wir spezifische Designrichtlinien an, die helfen, die Leistung Ihres HDI-PCB-Boards zu optimieren.
  • Firmware-Updates: Wir stellen sicher, dass Ihr HDI-PCB-Board mit den neuesten Firmware-Verbesserungen für eine verbesserte Funktionalität und Leistung auf dem neuesten Stand ist.

Dienstleistungsverpflichtungen:

  • Qualitätssicherung: Unsere HDI-PCB-Boards werden strengen Tests und Qualitätsprüfungen unterzogen, um die höchsten Industriestandards zu erfüllen.
  • Technische Anfragen: Wir sind bestrebt, Ihre technischen Anfragen rechtzeitig zu beantworten, um mögliche Störungen zu minimieren.
  • Reparaturdienstleistungen: Sollte Ihr HDI-PCB-Board Reparaturen benötigen, bieten wir effiziente Reparaturdienstleistungen an, um Ihr Board wieder in einen optimalen Arbeitszustand zu bringen.
  • Professionelle Beratung: Unser erfahrenes Team kann Ihnen professionelle Beratungsdienste anbieten, um Ihnen bei der Entscheidungsfindung über Ihre Anwendungen für HDI-PCB-Boards zu helfen.

Unser Ziel ist es, außergewöhnliche Unterstützung und Dienstleistungen zu bieten, um sicherzustellen, dass Ihr HDI-PCB-Board Ihren Erwartungen entspricht und diese übertrifft.
