FR4 TU-872 Hochgeschwindigkeits-PCB 10 Schichten 3/3Mil PCB 4L 1 N 1 HDI-Boards ENIG IP4452

FR4 TU-872 Hochgeschwindigkeits-PCB 10 Schichten 3/3Mil PCB 4L 1 N 1 HDI-Boards ENIG IP4452

Hochgeschwindigkeits-PCB 10 Schichten

FR4 TU-872 Hochgeschwindigkeits-PCB

FR4 TU-872 HDI PCB

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Min Spuren:
3/3MIL
Tiefstand der Platte:
0.2mm-6.00 Millimeter (8mil-126mil)
Rohstoffe:
FR4 TU-872
Anzahl der Schichten:
4-20 Schichten
Pcb-Name:
4L 1+N+1 HDI-Boards
Prüfungen:
100% E-Test, Röntgen
Größe des Lochs:
0.1 mm Laserbohrer
Schlüsselwörter:
Hochdichte-Verbindung
Hervorheben:

Hochgeschwindigkeits-PCB 10 Schichten

,

FR4 TU-872 Hochgeschwindigkeits-PCB

,

FR4 TU-872 HDI PCB

Zahlungs- und Versandbedingungen
Beschreibung des Produkts

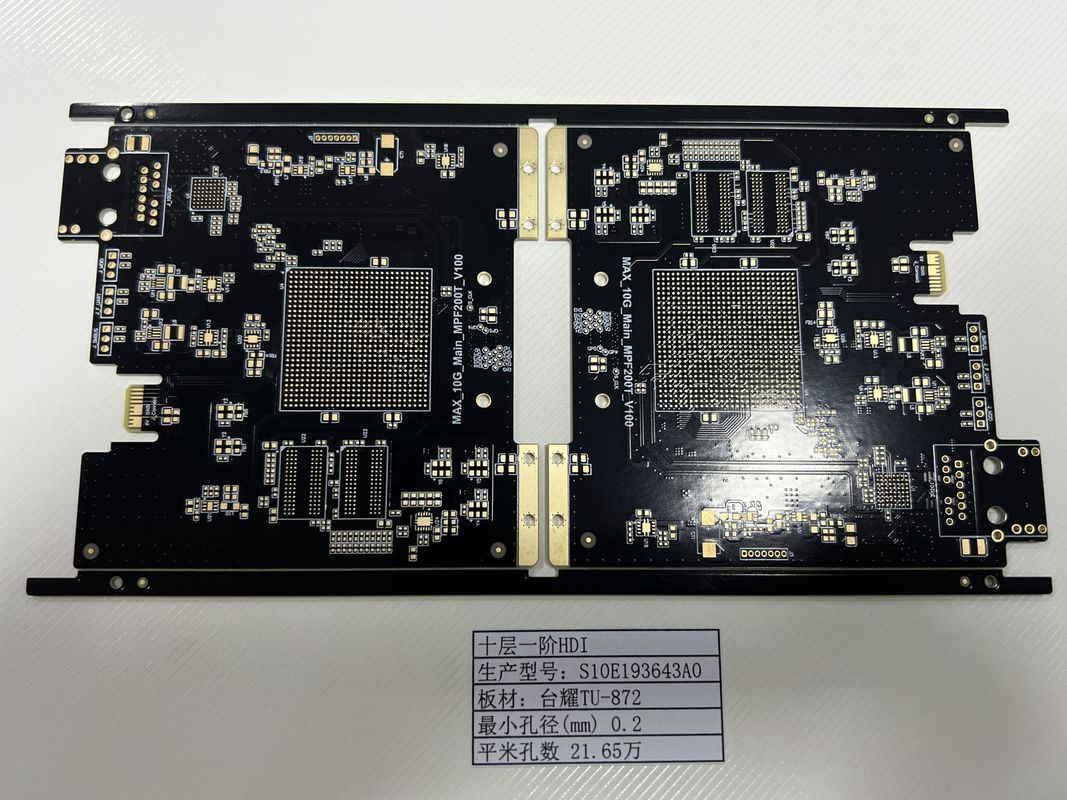

FR4 TU-872 Hochgeschwindigkeits-PCB 10 Schichten 3/3Mil Dichte Interconnector PCB 4L 1 N 1 HDI Boards ENIG IP4452

Beschreibung des Produkts:

Das HDI-PCB-Board ist ein hochmodernes High-Density Interconnector (HDI) Printed Circuit Board, das für Anwendungen entwickelt wurde, bei denen hohe Leistung, Zuverlässigkeit und Präzision von größter Bedeutung sind.Sie wurden sorgfältig hergestellt und mit fortschrittlichen Fertigungstechniken hergestellt, ist dieses HDI-PCB-Board ideal für die neueste Generation elektronischer Geräte geeignet, die eine hohe Datenübertragung und eine hohe Integration erfordern,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.

Mit einer hochgradig anpassbaren Schichtzahl von 4 bis 20 Schichten bietet die HDI-Leiterplatte eine Vielzahl von Konstruktionskomplexitäten und Anwendungsanforderungen.Es besteht die Möglichkeit, die Anzahl der Plattenschichten auf 32 L (6-32 L) zu erhöhen., die eine beispiellose Flexibilität bei der Schaltkreislaufkonstruktion und der Raumaufteilung bietet.Multifunktionsgeräte, die zusätzliche Schichten für Signalintegrität und Schaltungsdichte erfordern.

Das HDI-PCB-Board verfügt über eine beeindruckende Mindestlochgröße von 0,15 mm, was eine ultrafeine Abstandsbereitschaft und eine hohe Dichte an Bauteilen ermöglicht.Diese Eigenschaft ist für moderne Hochgeschwindigkeits-PCB-Anwendungen unerlässlich, wo die Minimierung des Abstands zwischen den Bauteilen sowohl für die Leistung als auch für die Miniaturisierung von entscheidender Bedeutung ist.die für Schichtübergänge in HDI-Mehrschichtkonstruktionen unerlässlich sind.

Das HDI-PCB-Board ist aus hochwertigem FR4 IT180-Rohstoff gefertigt und bietet eine außergewöhnliche Wärmebeständigkeit, mechanische Haltbarkeit und elektrische Isolierung.Das Material IT180 ist für seine hohe Glasübergangstemperatur sehr angesehen, which ensures that the PCB can withstand the high temperatures associated with lead-free soldering processes and high-speed operation without compromising its structural integrity or electrical performance.

Eine der bemerkenswerten speziellen Anforderungen für dieses HDI-PCB-Board ist die Einbeziehung von Halblöchern, auch als kastellierte Löcher bekannt.Diese Halblöcher sind sorgfältig gefertigt, um das Board mit verschiedenen Komponenten oder anderen PCBs zu verbinden, die Modularität und einfache Integration in komplexe Mehrplatensysteme ermöglicht.Diese Eigenschaft kann für Anwendungen wie stapelbare Computermodule oder abnehmbare Peripheriegeräte, die eine zuverlässige und wiederverwendbare elektrische Schnittstelle erfordern, von Vorteil sein..

Darüber hinaus ist das HDI-PCB-Board speziell darauf ausgelegt, die 0,25 mm Ball Grid Array (BGA) -Technologie zu unterstützen, die für die Platzierung von Komponenten mit hoher Dichte von entscheidender Bedeutung ist.BGA-Pakete werden wegen ihrer geringen Induktivität und besserer Wärmeleitung bevorzugtDie 0,25 mm BGA-Spitze passt nahtlos zu den neuesten DDR4-PCB-Designs.Erleichterung der Nutzung moderner Speichermodule und Chipsätze, die eine präzise BGA-Ausrichtung erfordern.

Das HDI-PCB-Board ist ein Beispiel für hochmoderne Engineering- und Fertigungsexzellenz.Dies macht es zu einer idealen Wahl für Entwickler und Ingenieure, die die Fähigkeiten der HDI-Technologie für ihre elektronischen Produkte der nächsten Generation nutzen möchten.Ob für Hochgeschwindigkeitsdatenanwendungen, DDR4-Speicherlösungen oder andere Anwendungen, die ein kompaktes, leistungsstarkes PCB erfordern, dieses HDI-PCB-Board liefert auf allen Fronten.Mit seiner Kombination aus fortschrittlichen Eigenschaften und robusten Materialeigenschaften, stellt sie sich als Maßstab für hochwertige PCB-Lösungen in der Elektronikindustrie dar.



Eigenschaften:

  • Produktbezeichnung: HDI PCB Board
  • Anzahl der Schichten: 4-20 Schichten
  • Die Verpackung ist in der Regel mit einem Wärmeverbrenner versehen, der den Wärmeverbrennungsvorgang in der Verpackung überwacht.
  • Mindestdicke: 0,4 mm
  • Maximale Dicke: 3,2 mm
  • Größe des Löchers: 0,1 mm Laserbohrer
  • Schlüsselwörter: Hochdichte-Verbindung, Hochgeschwindigkeits-PCB-Board, Hochdichte-PCB


Technische Parameter:

Parameter Spezifikation
Bildverhältnis 10:1
Impedanzkontrolle - Ja, das ist es.
Schlüsselwörter High Density Interconnector (HDI)
Besondere Anfrage Halbloch, 0,25 mm BGA
Mindestgröße des Lochs 0.15 mm
Rohstoffe FR4 IT180
Min Spuren 3/3Millionen
Prüfungen 100% E-Test, Röntgen
Besondere Anforderungen Steckdosis der Lampe
Tiefstand der Platte 0.2mm-6.00mm (8mil-126mil)


Anwendungen:

Die HDI-Leiterplatte mit ihren beeindruckenden Eigenschaften ist auf die hohen Anforderungen an die Präzisionselektronik zugeschnitten.Diese Bretter sind vielseitig und können in eine Vielzahl von Geräten integriert werdenDie strenge Impedanzkontrolle stellt sicher, dass die Signalintegrität über verschiedene Frequenzen hinweg erhalten bleibt.die HDI-PCB-Board ideal für Anwendungen macht, bei denen die Leistung kritisch ist.

Einer der wichtigsten Anwendungsbereiche für HDI-PCB-Boards sind HD-SDI-Konverter.die HD-Digitalvideosignale ohne Beeinträchtigung der Qualität konvertierenDie Mindestspurenbreite und der Abstand von 3/3 Mil auf dem HDI-PCB ermöglichen eine hohe Dichte an Komponenten, die für das kompakte und effiziente Design von HD-SDI-Konvertern unerlässlich ist.Diese Kompaktheit wird durch die spezielle Anforderung von Halblöchern und.25mm BGA, so dass kleinere Komponenten mit minimalem Fußabdruck befestigt werden können.

Jedes HDI-PCB-Board wird zu 100% E-Testing und Röntgenuntersuchungen unterzogen, um fehlerfreie Boards zu gewährleisten.und MedizinprodukteIn diesen Szenarien sind die Zuverlässigkeit der Platine und die Genauigkeit der Signalübertragung von größter Bedeutung.

Darüber hinaus sind die Eigenschaften des HDI-PCB-Boards eine ausgezeichnete Wahl für moderne intelligente Geräte und tragbare Elektronik.und WearablesIn diesen Unterhaltungselektronik-Produkten ist die Energieeffizienz unerlässlich.Die HDI-PCB ermöglicht eine dichte Verpackung von Komponenten, die für die Multifunktionalität der Benutzer auf dem heutigen Markt erforderlich sind..

Zusammenfassend ist die HDI-Leiterplatte eine hochmoderne Lösung für eine Vielzahl von Hightech-Anwendungen.und spezielle Merkmale wie Halblöcher und 0.25mm BGA, machen es zu einer anpassungsfähigen und zuverlässigen Option für alles von HD SDI Converters bis hin zu kritischen Luft- und Raumfahrtkomponenten und kompakten Unterhaltungselektronik.Die Rolle der HDI-PCB bei der Förderung von Innovation und der Steigerung der Produktleistung wächst weiter.



Anpassung:

Unsere Produktanpassungsdienste bieten eine erstklassige Palette von HDI-PCBs, einschließlich unserer erstklassigen 4L 1+N+1 HDI-Boards.Diese High-Density-Interconnector-PCBs werden fachkundig hergestellt, wobei die besten FR4 IT180 Rohstoffe verwendet werden, um eine solide und zuverlässige Grundlage für Ihre Elektronik zu schaffen.

Die 4L 1+N+1 HDI-Boards verfügen über ein beeindruckendes Seitenverhältnis von 10:1Diese Flexibilität ermöglicht es uns, eine Vielzahl von Anforderungen und Anwendungen für Hochdichte-PCBs zu erfüllen.Sicherstellen, dass unsere HDI-PCB-Fertigungsprozesse den genauen Anforderungen Ihres Projekts entsprechen.

Wählen Sie unsere HDI-PCB-Dienste für Ihr nächstes Projekt und erleben Sie die perfekte Mischung aus Qualität, Leistung und Anpassung.zur Festlegung der Industriestandard für hohe Dichte, komplexe Schaltkreislösungen.



Unterstützung und Dienstleistungen:

Unser HDI-PCB-Board ist mit der neuesten High-Density-Verbindungstechnologie ausgelegt, die eine überlegene Leistung für die anspruchsvollsten Anwendungen gewährleistet.Wir sind bestrebt, Ihnen außergewöhnliche technische Unterstützung und Dienstleistungen zu bieten, um den Erfolg Ihrer Projekte zu gewährleisten..

Die technische Unterstützung für unser HDI-PCB-Board umfasst eine umfassende Wissensbasis mit detaillierter Dokumentation und Ressourcen, die Ihnen bei der Konzeption, Implementierung und Fehlerbehebung helfen.Unser Team von erfahrenen Ingenieuren ist zur Verfügung, um Anleitung und beantworten Sie alle Fragen im Zusammenhang mit der HDI PCB Board.

Unsere Dienstleistungen umfassen Designüberprüfung und Empfehlungen zur Optimierung der Leistung und Fertigbarkeit Ihrer HDI-PCB-Designs.Wir bieten auch Prototypen-Dienstleistungen an, um Ihre Entwürfe vor der Vollproduktion zu testen und zu validieren.

Um die Langlebigkeit und Zuverlässigkeit Ihres HDI-PCB-Boards zu gewährleisten, bieten wir Richtlinien für die richtige Handhabung, Lagerung und Wartung.Wir bieten Dienstleistungen für die Reparatur und Nachbearbeitung von Platten im Falle von Problemen während des Lebenszyklus des Produkts an..

Wir setzen uns für eine kontinuierliche Verbesserung ein und begrüßen das Feedback unserer Kunden zu unseren Produkten und Dienstleistungen.Unser Team arbeitet ständig daran, unsere Support-Ressourcen zu verbessern und Ihnen die bestmögliche Erfahrung mit unserem HDI-PCB-Board bieten.
