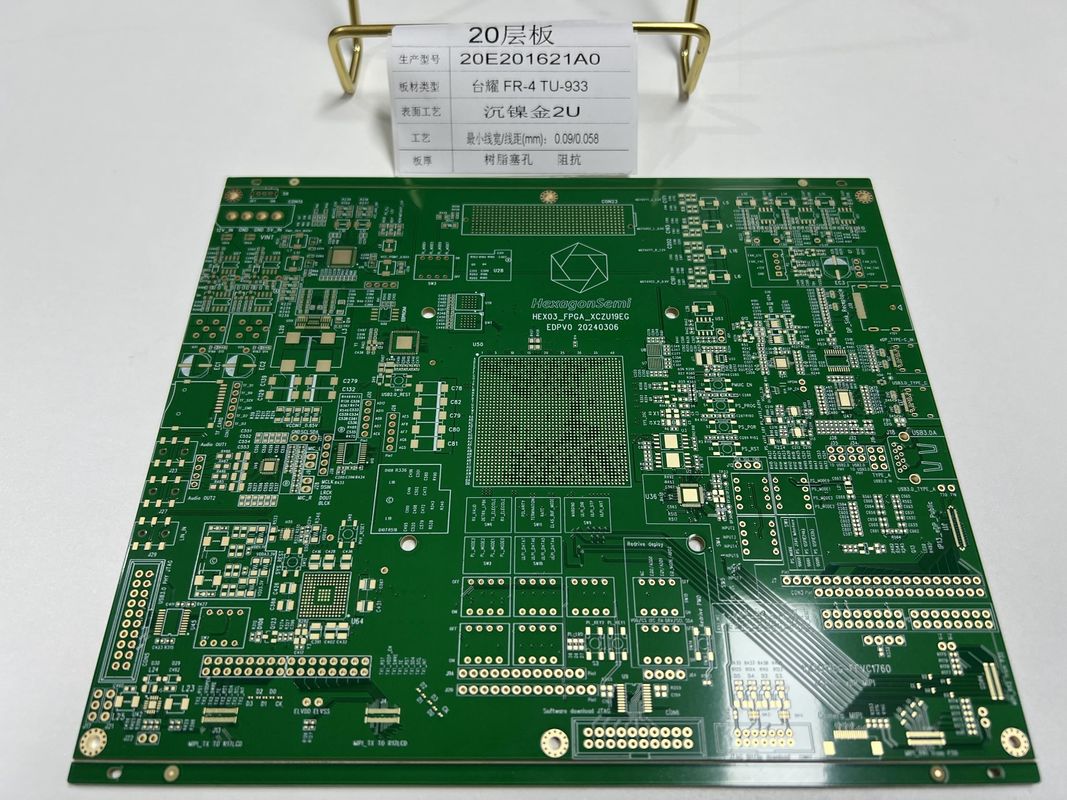

20 Schicht-PCB-Board mit Multigruppen-Impedanzkontrolle VIPPO unter Paste TU-933

Beschreibung des Produkts:

Das HDI-PCB-Board ist ein fortschrittliches technologisches Produkt, das eine der innovativsten Lösungen für das Design von Leiterplatten darstellt.Erfüllung der wachsenden Nachfrage nach kompakten, aber leistungsstarken elektronischen Geräten. HDI, die für High-Density Interconnector steht, ist eine Technologie, die eine dichter gepackte Platte mit feineren Linien und Räumen, kleineren Durchgängen und Aufnahmeplatten ermöglicht,und höhere VerbindungsplattendichtenDiese hohe Dichtetechnologie ist besonders für Anwendungen wie HD-SDI-Wandler nützlich, die eine zuverlässige Hochgeschwindigkeitssignalübertragung innerhalb eines kompakten Fußabdrucks erfordern.

Unser HDI-PCB-Board ist sorgfältig mit einer Dicke von 0,4-3,2 mm ausgelegt und erfüllt verschiedene Anwendungsbedürfnisse von schlanken, tragbaren Geräten bis hin zu robusteren, leistungsstarken Elektronikprodukten.Die Vielseitigkeit der Dicke sorgt auch dafür, dass unsere Bretter angepasst werden können, um in eine Reihe von Gehäusen und Gehäusen zu passenDie Anpassungsfähigkeit im Design wird durch unsere Fähigkeit, Löcher mit einer Mindestgröße von 0,15 mm zu bohren, weiter verbessert.so dass ein hohes Maß an Präzision und Zuverlässigkeit für die kleinsten Bauteile erreicht werden kann.

Das Seitenverhältnis unseres HDI-PCB-Boards beträgt 10:1, das das Verhältnis der Tiefigkeit der Platte zum Durchmesser des Bohrloches darstellt. Dies ist ein kritischer Parameter, da er sich auf die Plattierqualität der Durchläufe auswirkt.1 ist ein Zeichen für unser Engagement für hohe Qualitätsstandards, so dass auch bei kleinsten Durchgängen die Beschichtung gleichmäßig und zuverlässig ist,die für die Funktionalität von HDI-Leiterplatten in Hochgeschwindigkeits- und Hochfrequenzanwendungen von größter Bedeutung ist.

Die Qualitätssicherung ist ein Eckpfeiler der Zuverlässigkeit unserer Produkte.um die Integrität und Funktionalität jedes HDI-PCB-Boards zu validieren, das wir herstellenDie E-Testing prüft, ob die elektrische Leistung den vorgegebenen Anforderungen entspricht.Wie die Ausrichtung und Registrierung der Schichten, und die Qualität der Durchläufe, was besonders für HDI-Boards wichtig ist, bei denen die Strukturen zu klein sind, um allein mit optischen Mitteln beurteilt zu werden.Diese strengen Prüfprotokolle gewährleisten, dass jede Platte ordnungsgemäß und konsistent funktioniert., um unseren Kunden die Gewissheit zu geben, dass ihr Produkt den höchsten Standards entspricht.

Das für unsere HDI-PCB-Boards verwendete Rohmaterial ist FR4 IT180, ein hochwertiges, flammschutzfähiges Laminat, das für seine hervorragenden elektrischen Eigenschaften, mechanische Festigkeit und Wärmebeständigkeit bekannt ist.Das Material IT180 ist speziell für Hochleistungsanwendungen entwickelt, bei denen langfristige Zuverlässigkeit und Stabilität von entscheidender Bedeutung sind.Dieses Material eignet sich besonders für Hochgeschwindigkeits-PCB-Boards, da es eine geringe dielektrische Konstante und einen geringen Verlustfaktor aufweist.der Signalverlust minimiert und eine überlegene Signalintegrität bei hohen Frequenzen unterstütztDies macht es zu einer idealen Wahl für Produkte wie HD-SDI-Konverter, bei denen die Aufrechterhaltung der Signaltreue von größter Bedeutung ist.

Zusammenfassend ist unser HDI-PCB-Board eine hochmoderne Lösung für fortschrittliche elektronische Anwendungen, die hohe Dichte, Präzision und Zuverlässigkeit erfordern.4 bis 3.2 mm, Mindestlochgröße 0,15 mm, Seitenverhältnis 10:1, und robuste Prüfprotokolle einschließlich 100% E-Testing und Röntgenuntersuchungen, zeichnet sich dieses Produkt auf dem Markt aus.Sie gewährleistet eine außergewöhnliche Leistung, vor allem in Hochgeschwindigkeitsumgebungen. Ob für HD SDI-Wandler oder andere Hochgeschwindigkeits-PCB-Board-Anwendungen,unsere HDI-Leiterplatten bieten die Qualität und Zuverlässigkeit, die für die anspruchsvollsten elektronischen Designs erforderlich sind.

Eigenschaften:

• Produktbezeichnung: HDI PCB Board
• Prüfung: 100% E-Test, Röntgen
• Platten-Schicht: 6-32L
• Mindestlochgröße: 0,15 mm
• Min. Spur: 3/3 Mil.
• PCB-Name: 4L 1+N+1 HDI-Boards
• Design: Modellbrett mit hoher Dichte
• Typ: HDI-Leiterplatten

Technische Parameter:

Anwendungen:

Die HDI-Leiterplatte (High Density Interconnect) ist eine fortschrittliche Art von Leiterplatte (PCB), die für ihre Eigenschaften der hohen Dichte bekannt ist und feine Linien und Zwischenräume enthält.Kleine Durchläufer und Aufnahmeklammern, und eine höhere Verbindungsdichte als herkömmliche PCB.Diese Platten sind in der Lage, komplexe und mehrschichtige Designs zu unterstützen, die in Hochgeschwindigkeits-PCB-Anwendungen erforderlich sind.

Mit einer winzigen Bohrgröße von 0,1 mm, die durch Laserbohrtechnik erreicht wird, sind diese HDI-PCB-Boards so konzipiert, dass sie die neueste Miniaturisierung elektronischer Komponenten aufnehmen.Dieses Maß an Präzisionsbohrung ist wichtig für die Schaffung der Mikro-Vias, die Bestandteil der hohen Dichte Modell Board Design sind, die den Trend zu kleineren, effizienteren und schnelleren Geräten unterstützt.

Der besondere Wunsch nach Halblöchern und einem 0,25 mm großen BGA-Platz (Ball Grid Array) unterstreicht die Eignung der Platte für fortschrittliche Verpackungstechnologien, die in Hochgeschwindigkeits-PCBs eingesetzt werden.Die Halblochtechnik ist besonders nützlich für die Erstellung von Randverbindungen und Schnittstellen, während der enge BGA-Pitch eine kompaktere, leistungsfähige Verbindungslösung gewährleistet, die in Hochgeschwindigkeits-Datenverarbeitungsanwendungen von entscheidender Bedeutung ist.

Mit einem Dickenbereich von 0,4-3,2 mm bieten diese HDI-PCB-Boards eine Vielseitigkeit in Bezug auf mechanische Festigkeit und Plattenprofil, was sie für eine Vielzahl von Produktanwendungen geeignet macht.Die Verwendung von FR4 IT180 als Rohstoff verleiht den Platten eine hohe Wärmebeständigkeit und mechanische Stabilität, die für die Aufrechterhaltung der Integrität und Zuverlässigkeit von Hochgeschwindigkeits-PCBs unter Betriebsbelastung entscheidend sind.

Die Eigenschaften der HDI-Leiterplatte machen sie zu einer idealen Wahl für eine Vielzahl von Anlässen und Szenarien.und Server, bei denen hohe Geschwindigkeit und Dichte für eine effiziente Datenverarbeitung und -übertragung unerlässlich sindIm Telekommunikationssektor finden sich diese Platten in Routern, Switches und Basisstationen, die eine Hochgeschwindigkeitssignalübertragung erfordern.Kameras, und Spielekonsolen, wo der Platz knapp ist und eine hohe Datenverarbeitung unerlässlich ist.auch HDI-PCB-Boards für kritische Anwendungen verwenden.

Zusammenfassend ist die HDI-Leiterplatte ein Eckpfeiler in der Entwicklung moderner schneller elektronischer Geräte.Sonderwünsche für Halbloch und BGA-Pitch, zusammen mit einem robusten Dickenbereich aus FR4 IT180 Material, machen es zu einem unverzichtbaren Bauteil in der Elektronikindustrie.Das HDI PCB Board steht im Mittelpunkt der Innovation, die die Zukunft der Hochgeschwindigkeitstechnologie vorantreiben.

Anpassung:

PCB-Name:4L 1+N+1 HDI-Boards - Ideal für Anwendungen, bei denen einHochdichte-VerbindungDiese Technologie ist mit fortschrittlichen Fähigkeiten für HD SDI Converter Systeme geeignet.PCB mit hoher Dichteist für anspruchsvolle Elektronik ausgelegt, die eine präzise Impedanzsteuerung und eine schnelle Signalübertragung erfordert.

Impedanzkontrolle:Ja - Mit strengen Standards konzipiert, um eine gleichbleibende elektrische Leistung zu gewährleisten, ist dieses Brett perfekt für Hochgeschwindigkeitsanwendungen, so dass es eine zuverlässige Wahl für IhreHochgeschwindigkeits-PCBBedürfnisse

Spezielle Anforderungen:Lampensteckdose - angepasst, um eine Lampensteckdose zu enthalten, die eine nahtlose Integration mit speziellen Beleuchtungssystemen oder Komponenten, die eine Lichtquelle benötigen, gewährleistet.

Rohstoffe:FR4 IT180 - Hergestellt mit hochwertigem FR4 IT180-Substratmaterial, um optimale thermische Beständigkeit und mechanische Festigkeit für Ihre Hochdichte-Schaltkreiskonstruktionen zu bieten.

Unterstützung und Dienstleistungen:

Das HDI-PCB-Board-Produkt wird durch eine umfassende Palette technischer Unterstützung und Dienstleistungen unterstützt, die darauf ausgerichtet sind, die bestmögliche Erfahrung für unsere Benutzer zu gewährleisten.

Technische Dokumentation:Zugang zu detaillierten Produkthandbüchern, technischen Leitfäden und Spezifikationen, um das Verständnis, die Installation und den Betrieb des Produkts zu unterstützen.

Online-Wissensbasis:Ein ressourcenreiches Online-Repository mit FAQs, Fehlerbehebungstipps und Best Practices für das HDI PCB Board, verfügbar rund um die Uhr.

Firmware-Updates:Regelmäßige Updates der Firmware, um die Funktionalität zu verbessern, neue Funktionen hinzuzufügen und bekannte Probleme zu beheben.

Produktschulungen:Umfassende Schulungen für Benutzer, um das Beste aus ihrem HDI-PCB-Board herauszuholen, von der grundlegenden Bedienung bis zu erweiterten Funktionen.

Technische Unterstützung:Zugang zu unserem Team technischer Experten, die Ihnen durch verschiedene Kanäle Anleitung und Unterstützung bei der Problemlösung bieten können.

Reparaturdienstleistungen:Sollte Ihr HDI-PCB-Board eine Reparatur benötigen, bieten wir einen effizienten und zuverlässigen Service, um Ihr Produkt in einen optimalen Zustand zurückzubringen.

Ersatzteile:Wir bieten eine ganze Reihe von Originalteilen an, um sicherzustellen, dass Ihr HDI-PCB-Board seine Leistung und Langlebigkeit beibehält.

Unser Engagement besteht darin, Ihnen ein Höchstmaß an Unterstützung zu bieten, um sicherzustellen, dass Ihr HDI-PCB-Board zuverlässig funktioniert und Ihren Bedürfnissen entspricht.Für weitere Unterstützung oder Zugang zu unseren technischen Support-DienstenBitte beachten Sie die spezifischen Kontaktmöglichkeiten, die in der Produktdokumentation angegeben sind.
