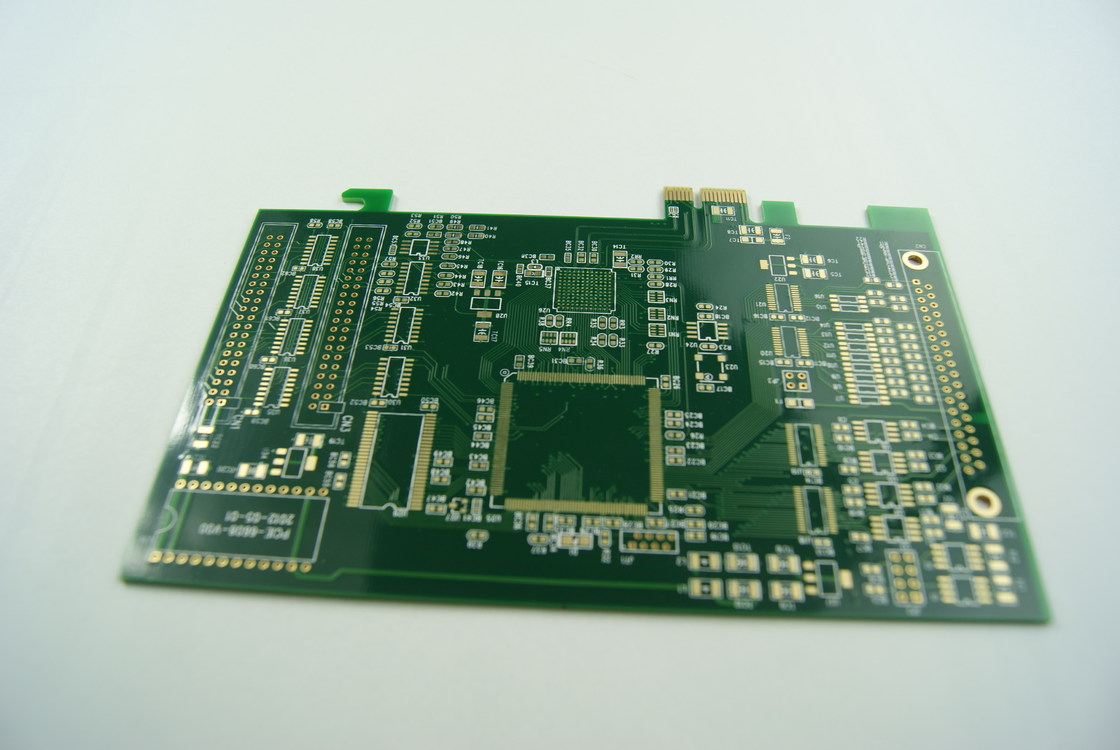

0.2mm-6.0mm Dicke Mehrschicht-PCB-Board Impedanz-gesteuerte Schaltkreise OEM-Service

Beschreibung des Produkts:

Die Mehrschicht-PCB (Printed Circuit Board) stellt einen bedeutenden technologischen Fortschritt im Bereich der elektronischen Komponenten dar.Konzipiert, um den stetig wachsenden Anforderungen an Hochgeschwindigkeits- und Hochkapazitätsschaltungen gerecht zu werdenDie Multilayer-PCB ist ein Wunderwerk der Technik, das komplexe und dichte Schaltkreis-Designs ermöglicht.Diese PCBs können eine Vielzahl von elektronischen Geräten unterstützen, von einfachen Geräten bis hin zu ausgeklügelten industriellen Maschinen.

Eine der charakteristischen Eigenschaften der Multilayer-PCB ist ihre Dicke.Diese Platten bieten die Flexibilität, die für eine Vielzahl von Anwendungen und Konstruktionsspezifikationen erforderlich istDie Dicke der Platte ist ein entscheidender Faktor, da sie die Festigkeit der Platte, ihre thermischen Fähigkeiten und ihre allgemeine Funktionalität erheblich beeinflussen kann.

Bei der Verpackung werden diese Multilayer-PCBs mit größter Sorgfalt behandelt. Sie werden mit Vakuumverpackungsverfahren verpackt, um sicherzustellen, dass die Platten vor Feuchtigkeit, Staub,und andere Umweltfaktoren, die ihre Integrität gefährden könntenNach dem Vakuumversiegeln werden sie in eine robuste Kartonscheibe gelegt, die zum Versand bereit ist.Diese Verpackungsmethode bewahrt nicht nur die Qualität der PCB während des Transports, sondern ermöglicht auch eine sichere Lagerung, bis sie bereit sind, eingesetzt zu werden.

Die maximale Plattengröße für diese Multilayer-PCBs beträgt beeindruckend 600 mm mal 1200 mm. Diese große Formatgröße ermöglicht die Herstellung von expansiven Schaltkreisentwürfen,der besonders für Anwendungen nützlich ist, bei denen eine beträchtliche Menge an Schaltungen in eine einzige Platine integriert werden mussDie Fähigkeit, große Platten herzustellen, erhöht auch die Effizienz, da die Anzahl der einzelnen PCBs, die für ein Projekt benötigt werden, reduziert wird.Auf diese Weise werden mögliche Ausfallpunkte minimiert und die Montageprozesse vereinfacht.

Eine besondere Anforderung an diese Mehrschicht-Leiterplatten ist die Fähigkeit, Impedanz mehrerer Klassen zu bewältigen.Vor allem, wenn die Signalgeschwindigkeiten und -frequenzen steigen.Eine ordnungsgemäße Impedanzvergleichung gewährleistet die gesamte Signalintegrität und reduziert Signalverluste und Reflexionen, die zu einer Leistungsabnahme führen können.Diese Fähigkeit ist besonders wichtig in 14 Schichten PCB, bei denen die Komplexität der Schaltungen präzise Impedanzberechnungen und Anpassungen über die mehreren Schichten erfordert.

Bei der Multilayer-Schaltplatte geht es nicht nur um die Schichtung von leitfähigen Bahnen, sondern um die Integration von ausgeklügelter Technologie in ein kompaktes und effizientes Design.Die Verwendung mehrerer Schichten ermöglicht die Trennung von Kraft- und Bodenplänen, die Geräusche und den Überspannungen zwischen den Signalen verringert und die Einbindung von Hochleistungsverbindungen erleichtert,die für moderne digitale und analoge Signale unerlässlich sind, die ein hohes Maß an Präzision und Zuverlässigkeit erfordern.

Eine der fortschrittlichsten Arten von Mehrschicht-PCBs sind die 14-Schicht-PCBs.mit einem komplizierten Stapel von Schichten, die eine Vielzahl von Schaltkreiskomponenten aufnehmen könnenDie 14-Schicht-Konfiguration bietet eine verbesserte elektrische Leistung und thermisches Management, was für Hochgeschwindigkeits- und Hochleistungsanwendungen von entscheidender Bedeutung ist. Designing and manufacturing such complex PCBs requires a high level of expertise and state-of-the-art fabrication techniques to ensure that each layer functions harmoniously within the overall stack-up.

Zusammenfassend ist das Multilayer-PCB eine wesentliche Komponente in der modernen Elektronik, die eine unübertroffene Vielseitigkeit und Leistung bietet.große Plattengrößen, und die Fähigkeit, spezielle Anforderungen wie die Steuerung von Impedanz in mehreren Klassen zu erfüllen, sind diese Leiterplatten so konzipiert, dass sie in den anspruchsvollsten Umgebungen hervorstechen.Egal, ob es sich um eine ausgeklügelte 14-Schicht-PCB oder eine Standard-Mehrschicht-Konfiguration handelt.Diese Leiterplatten sind das Rückgrat unzähliger elektronischer Anwendungen, die unsere heutige Welt antreiben.

Eigenschaften:

• Produktbezeichnung: Mehrschicht-PCB-Platte
• Oberflächenbefestigungstechnik: Ja
• Oberfläche:
  • HASL
  • Immersionsgold
  • Zinn für das Eintauchen
  • Untertauchen Silber
  • Der Goldfinger
  • OSP
• Anzahl der Schichten: 4 bis 32 Schichten
• 12 Schichten PCB
• Mehrschicht-PWB
• Kupfergewicht: 12oz
• Verpackung: Vakuumverpackung mit Karton

Technische Parameter:

Anwendungen:

Das Multilayer-PCB-Board ist mit seiner vielseitigen Bandbreite von 4-22 Schichten ein Eckpfeiler der modernen Elektronik und bietet eine Vielzahl von Anwendungen in verschiedenen Branchen.Diese komplexen Bretter sind mit mehreren Kupferschichten ausgelegt, die von 0,5 Unzen bis 6 Unzen reichen, so dass komplexe Schaltkreisentwürfe, die sowohl platzsparend als auch zuverlässig sind, untergebracht werden können.Die für diese mehrschichtigen Platten verfügbaren Oberflächenveredelungen umfassen HASLDiese Oberflächenbehandlungen schützen das PCB nicht nur vor Oxidation, sondern gewährleisten auch eine zuverlässige Schweißfähigkeit und Konnektivität.

Einer der wichtigsten Anwendungsbereiche für das Multilayer PWB ist der Bereich der Informatik und der Telekommunikation.die Effizienz und die Hochgeschwindigkeitssignalübertragung, die Mehrschicht-PCBs bieten können, verlangenIn ähnlicher Weise nutzen Telekommunikationsgeräte, einschließlich Basisstationen und Router, 20-Layer-PCBs, um mehrere Signalübertragungen gleichzeitig ohne Störungen zu verwalten.

Im Bereich der medizinischen Geräte sind Zuverlässigkeit und Präzision von größter Bedeutung.sowie in tragbaren Diagnosegeräten, bei denen kompaktDie Verwendung von Immersion Gold- oder Immersion Silver-Oberflächen gewährleistet die Langlebigkeit und die gleichbleibende Leistung, die in lebensrettenden medizinischen Technologien erforderlich sind.

Die Luft- und Raumfahrt- und Verteidigungssektoren profitieren ebenfalls erheblich von der Anwendung von Multilayer-PCBs.und militärische Ausrüstung erfordert oft die Verwendung von 20 Schichten PCB oder mehrDie Robustheit durch dickere Kupferschichten und die Zuverlässigkeit von Oberflächen wie Gold Finger sind in diesen Hochstressumgebungen von entscheidender Bedeutung.

Verbraucherelektronik, einschließlich Smartphones, Tablets und Wearables, wird immer anspruchsvoller und ist ein weiteres wichtiges Anwendungsszenario für Multilayer-PCB-Boards.Diese Geräte erfordern die Miniaturisierung von Komponenten bei gleichzeitiger Erhaltung der Leistung, eine Leistung, die durch das kompakte Design von Multilayer-PCBs erreicht wurde. Das One-Stop-Service-OEM-Angebot stellt sicher, dass sich die Hersteller auf eine nahtlose Versorgung mit maßgeschneiderten PCBs verlassen können,Optimierung des Produktionsprozesses und der Markteinführungszeit.

Schließlich setzt die Automobilindustrie mit ihrem Wandel hin zu Elektrofahrzeugen und autonomen Fahrzeugen auf mehrschichtige Leiterplatten zur Steuerung komplexer elektronischer Systeme.,Die langlebige Lebensdauer von Oberflächen wie OSP und die Fähigkeit, schwere Kupferschichten zu tragen, machen Mehrschicht-PCBs zu einem integralen Bestandteil der Automobilelektronik.

Zusammenfassend kann gesagt werden, daß die Anwendungsmöglichkeiten und -szenarien für Multilayer-PCB-Boards vielfältig und ständig wachsend sind.in Verbindung mit einer Reihe von Oberflächenveredelungsmöglichkeiten und dem Komfort eines One-Stop-Service-OEM, positioniert Multilayer-PCBs als unverzichtbare Komponente für den Fortschritt der elektronischen Technologie in allen Branchen.

Anpassung:

Dienstleistung:One-Stop-Service OEM für kundenspezifische Multilayer-PCB-Produktion, um sicherzustellen, dass alle Ihre Anforderungen vom Design bis zur Lieferung erfüllt werden.

Kupferdicke:Flexible Optionen von 0,5 Unzen bis zu 6 Unzen, um verschiedene laufende Tragfähigkeit und Haltbarkeitsbedürfnisse zu erfüllen.

Schichten:Wir bieten eine breite Palette von Schichten für Ihre Leiterplatte, von 4 bis 22 Schichten, einschließlich komplexer 18-Schicht-PCBs und hocherdichten 20-Schicht-PCBs.

Min. Lochgröße:Präzisionsbohrungen mit einer Mindestlochgröße von 0,2 mm für komplexe und hochwertige Multilayer-PCB-Konstruktionen.

Verpackung:Sichere Vakuumverpackung mit Kartonbox, um sicherzustellen, dass Ihre PCBs in unberührtem Zustand ankommen und sofort einsatzbereit sind.

Unterstützung und Dienstleistungen:

Unser Multilayer PCB Board ist präzise konzipiert und ist langlebig.Unser eigenes technisches Support-Team ist hier, um Ihnen zu helfen.Wir bieten umfassende Support-Dienstleistungen, um sicherzustellen, dass Ihr Multilayer-PCB-Board optimal funktioniert.

Unsere technischen Supportleistungen umfassen:

• Hilfe bei der Fehlerbehebung, um Probleme zu identifizieren und zu lösen, die Sie mit Ihrem Multilayer-PCB-Board haben.
• Detaillierte Produktdokumentation und Ressourcen, die Sie durch die Spezifikationen, Fähigkeiten und den richtigen Umgang mit Ihrem PCB führen.
• Hilfreiche Tipps und bewährte Wartungsmethoden, um die Langlebigkeit und Zuverlässigkeit Ihres Produkts zu gewährleisten.
• Anleitung zum Entwurf und Layout, um die Leistung Ihrer Multilayer-PCB-Board in Ihrer spezifischen Anwendung zu maximieren.
• Firmware-Updates und Software-Unterstützung zur Verbesserung der Funktionalität und Hinzufügung neuer Funktionen zu Ihrem Produkt.

Bitte beachten Sie, dass unser Produkt-Support keine Schäden abdeckt, die durch Missbrauch, Vernachlässigung oder Änderungen entstehen, die nicht von unserer Firma genehmigt wurden.Folgen Sie immer den empfohlenen Anweisungen für die Verwendung und Wartung.

Unser Ziel ist es, Ihnen die Unterstützung zu bieten, die Sie benötigen, um Ihre Multilayer-PCB-Boards optimal zu betreiben.Bitte beachten Sie unseren Kundenservice (Kontaktinformationen ausgeschlossen)Wir verpflichten uns, unseren Kunden außergewöhnlichen Service und Unterstützung zu bieten.
