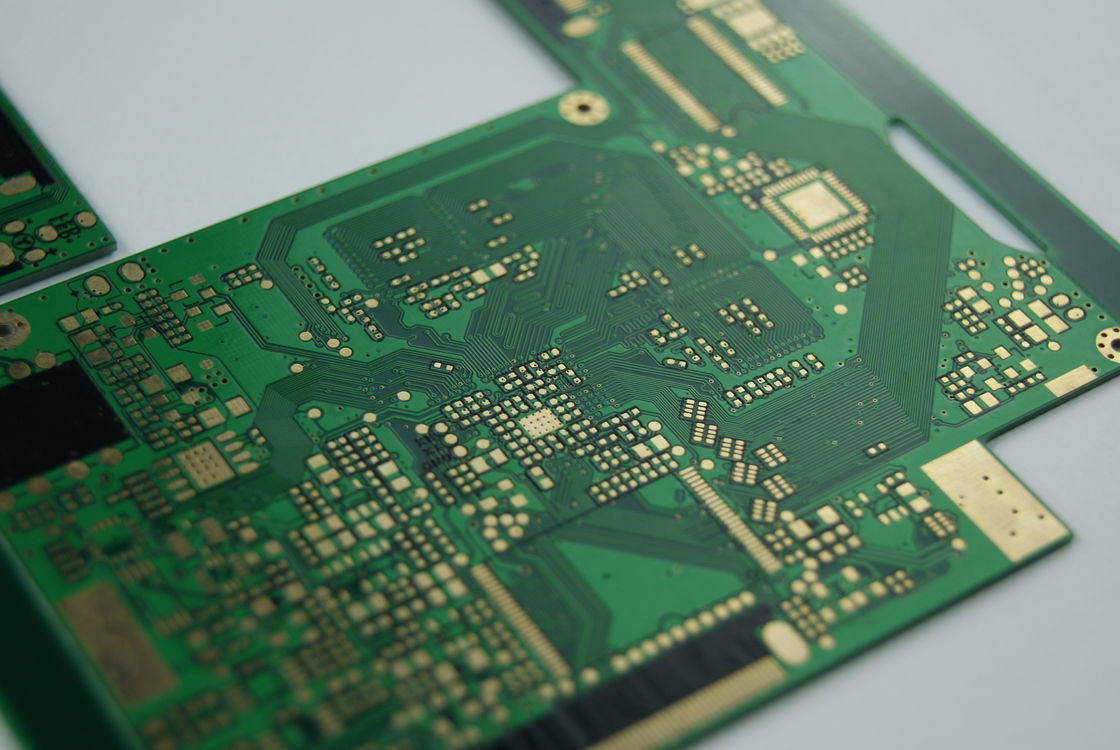

Mehrklasse-Impedanzkontrolle Mehrschicht-PCB-Fertigung

Produktbeschreibung:

Die Multilayer-Leiterplatte ist eine leistungsstarke elektronische Grundlage, die eine breite Palette von Anpassungsoptionen für komplexe und fortschrittliche elektronische Schaltungen bietet. Mit der Fähigkeit, zwischen 4 und 32 Lagen aufzunehmen, sind diese Platten auf die vielfältigen Anforderungen moderner Elektronik zugeschnitten, bei denen Platz, Gewicht und Funktionalität entscheidend sind. Unsere Multilayer-Leiterplatte ist präzise gefertigt und stellt sicher, dass jede Lage perfekt ausgerichtet und verbunden ist, um verschiedenen Betriebsumgebungen standzuhalten.

Eines der herausragenden Merkmale unserer Multilayer-Leiterplatten ist die minimale Lochgröße von 0,2 mm. Diese Präzision ermöglicht die Aufnahme kleinerer Komponenten bei gleichzeitiger Wahrung der Integrität und Zuverlässigkeit der Verbindungen. Eine solche feine Detaillierung ist unerlässlich für Anwendungen mit hoher Dichte, bei denen der Platz knapp ist und die Funktionalität nicht beeinträchtigt werden darf.

Die Platten sind mit Oberflächenmontagetechnik (SMT) kompatibel, was ein Beweis für ihr modernes Design und ihre Kompatibilität mit den neuesten elektronischen Komponenten ist. SMT ermöglicht die Montage von mehr Komponenten auf beiden Seiten der Platine, wodurch unsere Multilayer-Leiterplatten komplexere und dichtere Designs unterstützen können, ohne die Platinengröße zu erhöhen. Diese Technologie ist besonders vorteilhaft für 14-lagige und 12-lagige Leiterplatten, die eine sorgfältige Komponentenplatzierung und -führung erfordern, um eine optimale Leistung zu gewährleisten.

In Bezug auf die physische Robustheit können unsere Multilayer-Leiterplatten mit Dicken von 0,2 mm bis 6,0 mm hergestellt werden. Diese Flexibilität im Design ermöglicht eine Anpassung je nach den Anforderungen der Anwendung, sei es für leichte, tragbare Geräte oder für schwere Industrieanlagen. Die verschiedenen Dickenoptionen stellen sicher, dass unsere Multilayer-Leiterplatten, ob unsere Kunden ein schlankes, kompaktes Design oder eine robuste, langlebige Struktur suchen, auf diese Bedürfnisse zugeschnitten werden können.

Unser Service für Multilayer-Leiterplatten geht über die reine Fertigung hinaus; wir bieten eine umfassende One-Stop-OEM-Lösung. Dies umfasst alles von der anfänglichen Designberatung bis zur endgültigen Lieferung des Produkts. Unser Expertenteam arbeitet eng mit den Kunden zusammen, um sicherzustellen, dass jeder Aspekt der Leiterplatte die spezifizierten Anforderungen erfüllt und die höchsten Qualitätsstandards einhält. Wir sind stolz darauf, ein nahtloses und effizientes Serviceerlebnis zu bieten, das die Komplexität und den Zeitaufwand für die Markteinführung eines Produkts reduziert.

Wenn es um 14-lagige Leiterplatten geht, wird die Komplexität des Innenlebens mit größter Präzision gehandhabt. Diese Platten werden sorgfältig gefertigt, um die komplizierte Führung und Isolierung zu bewältigen, die für fortschrittliche elektronische Systeme erforderlich sind. Ebenso bieten unsere 12-lagigen Leiterplatten ein Gleichgewicht zwischen Komplexität und Größe und bieten eine Lösung, die mehrere Funktionen in einem kompakten Raum unterbringt, ohne Kompromisse bei Leistung oder Zuverlässigkeit einzugehen.

Die Vielseitigkeit unserer Multilayer-Leiterplatten macht sie für eine breite Palette von Anwendungen geeignet, von Unterhaltungselektronik bis hin zu Luft- und Raumfahrt- sowie Verteidigungssystemen. Die Zuverlässigkeit und die hochwertige Konstruktion unserer Platten stellen sicher, dass sie den Strapazen jeder Betriebsumgebung standhalten und gleichzeitig eine konstante Leistung aufrechterhalten.

Zusammenfassend lässt sich sagen, dass unser Multilayer-Leiterplattenprodukt ein Inbegriff von Exzellenz im Bereich der elektronischen Komponenten ist. Mit Merkmalen wie einer minimalen Lochgröße von 0,2 mm, SMT-Bereitschaft, anpassbaren Lagen von 4 bis 32 und einer Vielzahl von Dickenoptionen sind unsere Leiterplatten darauf ausgelegt, die anspruchsvollsten Spezifikationen zu erfüllen. Gepaart mit unserem umfassenden One-Stop-Service-OEM bieten wir eine unübertroffene Lösung für Ihre elektronischen Schaltungsbedürfnisse und stellen sicher, dass unsere 14-lagigen und 12-lagigen Leiterplatten als Industriestandards für Qualität und Leistung hervorstechen.

Merkmale:

• Produktname: Multilayer-Leiterplatte
• Dicke: 0,2 mm - 6,0 mm
• Größe: Anpassbar an spezifische Anforderungen
• Oberflächenveredelungen:
  • HASL (Heißluftverzinnung)
  • Immersion Gold
  • Immersion Tin
  • Immersion Silver
  • Goldfinger
  • OSP (Organische Lötmittel-Konservierungsmittel)
• Kupfergewicht: 12OZ
• Spezielle Anforderungen: Multiclass Impedance
• Verfügbare Lagenanzahlen:
  • 10-lagige Leiterplatten
  • 14-lagige Leiterplatten
• Typ: Multilayer-Leiterplatte

Technische Parameter:

Anwendungen:

Der Einsatz von Multilayer-Leiterplatten, insbesondere von 18-lagigen Leiterplatten, ist aufgrund ihrer fortschrittlichen Fähigkeiten und Hochleistungseigenschaften in einer Vielzahl von Anwendungen und Szenarien immer häufiger anzutreffen. Diese Leiterplatten sind wesentliche Komponenten in komplexen elektronischen Systemen, bei denen der Platz knapp ist und die Funktionalität nicht beeinträchtigt werden darf. Multilayer-Leiterplatten, wie die 18-lagigen Leiterplatten, werden sorgfältig in Vakuumverpackungen mit Kartons verpackt, um sicherzustellen, dass sie in einwandfreiem Zustand geliefert werden, ohne Schäden durch Feuchtigkeit oder Handhabung.

Eines der herausragenden Merkmale dieser Multilayer-Leiterplatten ist ihre Multiclass Impedance-Kontrolle. Diese spezielle Anforderung ist entscheidend für Hochgeschwindigkeits-Signalübertragungsanwendungen, bei denen die Aufrechterhaltung der Signalintegrität von größter Bedeutung ist. Die Integration der Oberflächenmontagetechnik (SMT) ermöglicht es diesen Platten, mehr Komponenten auf einer gegebenen Fläche unterzubringen, was für moderne, kompakte elektronische Geräte unerlässlich ist. Die im Produktionsprozess verwendete Oberflächenmontagetechnik stellt sicher, dass Komponenten direkt auf der Oberfläche der Platine montiert werden können, was eine effizientere Raumnutzung und einen höheren Grad an Komplexität im Schaltungsdesign ermöglicht.

Bei den Oberflächenveredelungen bieten diese Multilayer-Leiterplatten eine Vielzahl von Optionen, darunter HASL, Immersion Gold, Immersion Tin, Immersion Silver, Goldfinger und OSP. Jede dieser Veredelungen bietet einzigartige Vorteile, wie z. B. ausgezeichnete Lötbarkeit, Schutz vor Oxidation und verbesserte elektrische Leistung, wodurch sie für eine Reihe von Umgebungsbedingungen und betrieblichen Anforderungen geeignet sind. Diese Vielseitigkeit macht die Platten ideal für den Einsatz in Sektoren wie Luft- und Raumfahrt, medizinische Geräte, Verteidigungsanwendungen, Telekommunikation und Hochgeschwindigkeitsrechnen.

Darüber hinaus optimiert das One-stop Service OEM-Angebot den Produktionsprozess für Kunden, die kundenspezifische Multilayer-Leiterplattenlösungen suchen. Von Design und Fertigung bis hin zu Montage und Prüfung stellt der Service sicher, dass alle Aspekte der Leiterplattenproduktion nahtlos abgewickelt werden, was zu einem qualitativ hochwertigen Produkt führt, das den spezifischen Bedürfnissen des Kunden entspricht. Dieser kundenorientierte Serviceansatz garantiert, dass jede 18-lagige Leiterplatte auf die genauen Anforderungen der Anwendung zugeschnitten ist, sei es für intensive Datenverarbeitung, komplexe Steuerungssysteme oder zuverlässige Kommunikationsinfrastrukturen.

Zusammenfassend lässt sich sagen, dass Multilayer-Leiterplatten, und insbesondere 18-lagige Leiterplatten, für den Betrieb hochentwickelter elektronischer Systeme in verschiedenen Branchen unerlässlich sind. Ihre robuste Konstruktion, ermöglicht durch fortschrittliche Fertigungstechniken und strenge Verpackungsstandards, zusammen mit der Fähigkeit, spezielle Impedanz- und Oberflächenmontageanforderungen zu erfüllen, machen sie zu einer unverzichtbaren Lösung für Anwendungen, die hochdichte Verbindungen und tadellose Leistung erfordern.

Anpassung:

Unsere Anpassungsdienste für Multilayer-Leiterplatten decken eine Vielzahl von Anforderungen ab und stellen sicher, dass Ihre 12-lagigen und 14-lagigen Leiterplatten auf die genauen Spezifikationen Ihres Projekts zugeschnitten sind. Mit einer maximalen Plattengröße von 600 mm * 1200 mm können wir auch groß angelegte Produktionsanforderungen erfüllen.

Alle unsere Leiterplatten werden sorgfältig in Vakuumverpackungen mit Kartons verpackt, um sicherzustellen, dass Ihre Multilayer-Leiterplatte in einwandfreiem Zustand und sofort einsatzbereit bei Ihnen ankommt. Wir sind stolz darauf, eine One-stop Service OEM-Lösung anzubieten, die Ihren Produktionsprozess optimiert, indem wir alle Aspekte der Leiterplattenfertigung und -montage übernehmen.

Um die höchste Qualität und Haltbarkeit für Ihre Leiterplatten zu gewährleisten, bieten wir Optionen für Kupfergewichte bis zu 12OZ an. Darüber hinaus können unsere Platten mit einer Reihe von Dickenoptionen von 0,2 mm bis 6,0 mm angepasst werden, was eine präzise Kontrolle über die Steifigkeit und Konnektivität der Platine ermöglicht.

Support und Dienstleistungen:

Unsere Multilayer-Leiterplatte wird durch umfassenden technischen Support und Dienstleistungen unterstützt, die darauf ausgelegt sind, sicherzustellen, dass Ihr Produkt die höchsten Standards erfüllt. Unser Support umfasst den Zugang zu detaillierter Produktdokumentation, einschließlich Materialspezifikationen, Lagenstapelinformationen und Designrichtlinien. Wir bieten auch umfangreiche Fehlerbehebungsunterstützung, um Ihnen bei der Lösung von Problemen im Zusammenhang mit der Leistung oder Integration unserer Leiterplatten in Ihre Projekte zu helfen.

Unser technisches Serviceteam kann Anleitungen zu Best Practices für Leiterplattenlayout, Wärmemanagement und Signalintegrität geben. Wir bieten auch Design-Review-Services an, um Ihnen bei der Optimierung Ihres Leiterplattendesigns für Herstellbarkeit und Zuverlässigkeit zu helfen. Darüber hinaus erstreckt sich unser Support auf Empfehlungen für die Komponentenauswahl und -platzierung, um die Leistung Ihrer Multilayer-Leiterplatte zu maximieren.

Wenn Sie während der Entwicklung oder Bereitstellung Ihres Projekts auf Herausforderungen stoßen, stehen Ihnen unsere erfahrenen Ingenieure zur Verfügung, um Sie individuell zu unterstützen. Wir sind bestrebt, sicherzustellen, dass Ihre Erfahrung mit unserer Multilayer-Leiterplatte nahtlos und erfolgreich ist, von der Entwicklung bis zur Implementierung.

Bitte beachten Sie, dass wir uns zwar bemühen, umfassenden Support anzubieten, unsere Dienstleistungen jedoch keine Vor-Ort-Unterstützung oder Hardware-Anpassung beinhalten. Für spezifische Anfragen oder Anliegen bezüglich unseres Produktsupports wenden Sie sich bitte an unsere offiziellen Kommunikationskanäle. Wir sind bestrebt, Ihnen die Unterstützung zu bieten, die Sie benötigen, um mit unserer Multilayer-Leiterplatte das bestmögliche Ergebnis zu erzielen.
