Anpassbares Mehrschicht-PCB-Board mit SMT 12OZ Kupfergewicht 4-22 Schicht-Schaltungskörper

Anpassbares Mehrschicht-PCB-Board mit SMT 12OZ Kupfergewicht 4-22 Schicht-Schaltungskörper

Anpassungsfähiges Mehrschicht-PCB-Board

Anpassbares Mehrschichtkreislauf

Mehrschicht-PCB-Platte 12OZ Kupfer

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Oberflächenbergtechnologie:
- Ja, das ist es.
Stärke:
0.2 mm bis 6.0 mm
Schichten:
4-22 Schicht
Verpackung:
Vakuumverpackung mit Karton
Größe:
/
Kupfergewicht:
12 Unzen
Zahl von Schichten:
4-32 Schichten
Min. Lochgröße:
0.2 mm
Hervorheben:

Anpassungsfähiges Mehrschicht-PCB-Board

,

Anpassbares Mehrschichtkreislauf

,

Mehrschicht-PCB-Platte 12OZ Kupfer

Zahlungs- und Versandbedingungen
Beschreibung des Produkts

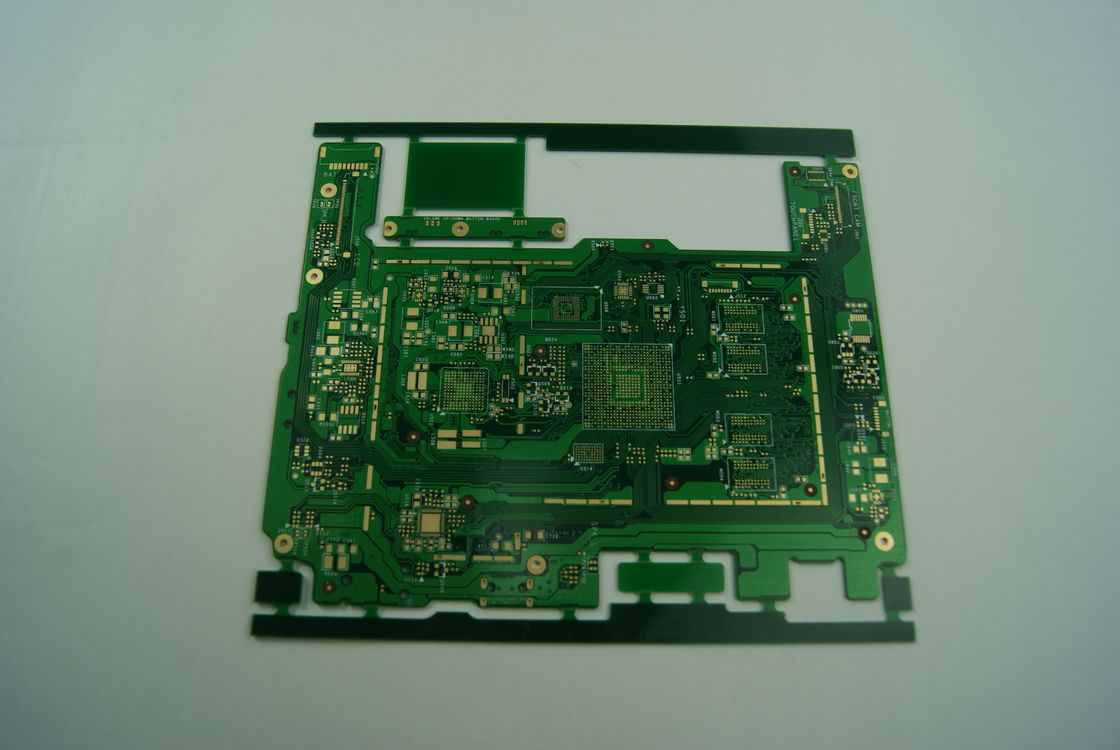

Benutzerdefinierte mehrlagige Leiterplatte mit SMT 12OZ Kupfergewicht 4-22 Lagen Schaltungspanel

Produktbeschreibung:

Die mehrlagige Leiterplatte ist eine hochentwickelte und vielseitige Komponente im Herzen zahlreicher elektronischer Geräte und Anwendungen. Ihre Konstruktion ist darauf ausgelegt, die strengen Anforderungen moderner Technologie zu erfüllen, mit einem Fokus auf Haltbarkeit, Leitfähigkeit und Miniaturisierung. Dieses Produkt zeichnet sich besonders durch seine Dicke von 0,2 mm bis 6,0 mm aus, was Optionen für verschiedene Anwendungen und Montageanforderungen bietet. Präzise gefertigt, stellt die Leiterplatte sicher, dass elektronische Geräte zuverlässig und effizient funktionieren.

Eines der herausragenden Merkmale der mehrlagigen Leiterplatte ist die Integration der Oberflächenmontagetechnologie (SMT). Diese Technologie ist entscheidend dafür, dass die Platine eine Vielzahl von Komponenten auf kleinem Raum unterbringen kann, ohne die Leistung zu beeinträchtigen. SMT verbessert die elektrische Konnektivität und ist ein Beweis für das moderne Design der Platine und ihre Anpassungsfähigkeit an aktuelle und zukünftige elektronische Anforderungen.

Mit einer Struktur, die von 4 bis 22 Lagen variieren kann, eignet sich die mehrlagige Leiterplatte für komplexe Schaltungsdesigns, die mehrere Schaltungsebenen erfordern. Dieses Schichtsystem ist es, was der mehrlagigen Leiterplatte ihren Namen und ihre bemerkenswerte Funktionalität verleiht. Die mehreren Lagen werden fachmännisch miteinander laminiert, um eine einzige Einheit zu bilden, die sowohl Robustheit als auch überlegene elektrische Eigenschaften bietet. Dies ermöglicht auch eine größere Flexibilität im Design und stellt sicher, dass die 10-lagigen Leiterplatten und andere Konfigurationen die komplizierte Verdrahtung aufnehmen können, die für fortschrittliche elektronische Systeme erforderlich ist.

Genauigkeit ist ein Schlüsselattribut der mehrlagigen Leiterplatte, und dies spiegelt sich in der Präzision wider, mit der die winzigen Löcher gebohrt werden. Mit einer minimalen Lochgröße von 0,2 mm kann die Platine die neuesten miniaturisierten Komponenten unterstützen, eine hervorragende Konnektivität bieten und das Risiko von Signalverlusten reduzieren. Dieses hohe Detailniveau stellt sicher, dass die mehrlagige Leiterplatte die Anforderungen von Designs mit hoher Dichte erfüllen kann, die in heutigen elektronischen Geräten immer häufiger vorkommen.

Die Verpackung ist ein wesentlicher Aspekt zur Erhaltung der Integrität der mehrlagigen Leiterplatte während Lagerung und Transport. Deshalb wird jede Platine vakuumverpackt und dann in einen stabilen Karton gelegt. Diese Verpackungsmethode schützt die Platine nicht nur vor Umwelteinflüssen wie Feuchtigkeit und Staub, sondern stellt auch sicher, dass sie in einwandfreiem Zustand bleibt, bis sie den Endverbraucher erreicht. Die Vakuumverpackung mit Karton ist ein Beweis für die Sorgfalt und Liebe zum Detail, die in jeden Aspekt der Reise dieses Produkts einfließt, von der Herstellung bis zur Lieferung.

Insgesamt stellt die mehrlagige Leiterplatte einen Höhepunkt der Leiterplattentechnologie dar und bietet unübertroffene Vielseitigkeit und Zuverlässigkeit. Ihre variierenden Dicken entsprechen unterschiedlichen Designspezifikationen, während die Einführung der Oberflächenmontagetechnologie ihre Kompatibilität mit den fortschrittlichsten elektronischen Komponenten sicherstellt. Die Bandbreite von 4 bis 22 Lagen bietet ein breites Spektrum an Optionen für Designer und stellt sicher, dass, ob es sich um eine 10-lagige Leiterplatte oder eine andere Konfiguration handelt, für jeden Bedarf eine mehrlagige Leiterplatte geeignet ist. Die sorgfältige Liebe zum Detail, die sich in den winzigen Lochgrößen zeigt, positioniert diese Leiterplatte als erstklassige Wahl für jede Hightech-Anwendung. Schließlich garantiert die durchdachte Verpackung, dass jede Platine in perfektem Zustand ankommt und bereit ist, die Grundlage für die nächste Generation elektronischer Innovationen zu bilden.



Merkmale:

  • Produktname: Mehrlagige Leiterplatte
  • Anzahl der Lagen: 4-32 Lagen
  • Dicke: 0,2 mm - 6,0 mm
  • Größe: Anpassbar an spezifische Designanforderungen
  • Lagen: 4-22 Lagenoptionen, einschließlich 14-lagiger und 16-lagiger Leiterplatten
  • Spezielle Anforderungen: Multiclass Impedance für komplexe Schaltungsdesigns
  • Typ: Mehrlagige Leiterplatte für fortschrittliche elektronische Anwendungen


Technische Parameter:

Attribut Details
Service One-stop Service OEM
Spezielle Anforderungen Multiclass Impedance
Oberfläche HASL, Tauchgold, Tauchzinn, Tauchsilber, Goldfinger, OSP
Min. Lochgröße 0,2 mm
Kupferdicke 0,5 oz - 6 oz
Verpackung Vakuumverpackung mit Karton
Anzahl der Lagen 4-32 Lagen
Oberflächenmontagetechnologie Ja
Größe /
Max. Platinengröße 600 mm * 1200 mm


Anwendungen:

Die mehrlagige Leiterplatte mit ihrer Kupferdicke von 0,5 oz bis 6 oz ist eine wesentliche Komponente in modernen Elektronikgeräten, die mehrere Lagen für komplexe Schaltungen benötigen. Mit der Möglichkeit, von 4 bis 22 Lagen konfiguriert zu werden, bieten diese Leiterplatten ein hohes Maß an Flexibilität und Komplexität für verschiedene Anwendungen. Die 12-lagigen und 20-lagigen Leiterplatten sind besonders hervorzuheben für ihren Einsatz in Hochleistungs- und platzbeschränkten elektronischen Baugruppen, bei denen mehrere Schaltungsebenen erforderlich sind, um die elektrischen Anforderungen zu erfüllen und gleichzeitig einen kompakten Formfaktor beizubehalten.

Eines der Schlüsselanwendungsgebiete für mehrlagige Leiterplatten ist der Bereich Computing. High-End-Server, Datenverarbeitungseinheiten und hochentwickelte Router und Switches verwenden oft 12-lagige oder sogar 20-lagige Leiterplatten, um Hochgeschwindigkeitssignale und mehrere Funktionen zu verarbeiten. Diese mehrlagigen Platinen können die dichte Anordnung von Komponenten und die komplizierte Führung von Signalwegen aufnehmen, die für eine zuverlässige, Hochgeschwindigkeits-Datenkommunikation erforderlich sind.

Im Bereich der Telekommunikation sind mehrlagige Leiterplatten unverzichtbar. Sie werden beim Design von Antennen, Basisstationen und anderer Kommunikationshardware eingesetzt, die mehrere Signalebenen benötigen, um effizient und bei hohen Frequenzen zu arbeiten. Die präzise Kontrolle über die minimale Lochgröße, die nur 0,2 mm betragen kann, und der Dickenbereich von 0,2 mm bis 6,0 mm ermöglichen eine präzise Impedanzkontrolle und Signalintegrität, was für die Aufrechterhaltung klarer Kommunikationskanäle entscheidend ist.

Medizinische Geräte sind eine weitere Anwendung, bei der mehrlagige Leiterplatten entscheidend sind, insbesondere wenn eine präzise und zuverlässige Leistung vorgeschrieben ist. Diagnosegeräte, Bildgebungssysteme und tragbare medizinische Instrumente enthalten oft 12-lagige Leiterplatten, um die erforderliche Kompaktheit zu erreichen, ohne auf die komplexe Verdrahtung zu verzichten, die für fortschrittliche Medizintechnik erforderlich ist.

Die Luft- und Raumfahrt sowie die Verteidigungsindustrie verlassen sich ebenfalls stark auf mehrlagige Leiterplatten für ihre hochentwickelten elektronischen Systeme. In diesen Anwendungen sind die Haltbarkeit und Zuverlässigkeit der Leiterplatten von größter Bedeutung. Der Einsatz von 20-lagigen Leiterplatten mit ihrer robusten Konstruktion und der Fähigkeit, extremen Umgebungen standzuhalten, macht sie ideal für Raumsonden, Satellitensysteme und Verteidigungshardware, die unter den anspruchsvollsten Bedingungen funktionieren müssen.

Alle mehrlagigen Leiterplatten, unabhängig von der Anzahl der Lagen, werden sicher in Vakuumverpackung mit einem Karton verpackt, um sicherzustellen, dass sie in einwandfreiem Zustand an ihren Einsatzorten ankommen. Die Verpackung garantiert, dass die Leiterplatten während des Versands und der Handhabung vor Feuchtigkeit, Staub und mechanischen Schäden geschützt sind, die ihre Leistung andernfalls beeinträchtigen könnten.

Zusammenfassend lässt sich sagen, dass die vielseitige und robuste Natur von mehrlagigen Leiterplatten mit ihren anpassbaren Lagen, präzisen Lochgrößen und einer Reihe von Dicken sie für eine Vielzahl von Anwendungen in verschiedenen Branchen geeignet macht. Ob für die 12-lagigen Leiterplatten in der Medizintechnik oder die 20-lagigen Leiterplatten in der Luft- und Raumfahrt und Verteidigung, die mehrlagige Leiterplatte ist eine grundlegende Komponente bei der Entwicklung hochentwickelter elektronischer Systeme.



Anpassung:

Unsere Produktanpassungsdienste erfüllen eine Vielzahl von Spezifikationen für mehrlagige Leiterplatten, einschließlich 10-lagiger, 12-lagiger und 16-lagiger Leiterplatten. Wir unterstützen eine maximale Platinengröße von 600 mm * 1200 mm, um den einzigartigen Abmessungen Ihres Projekts gerecht zu werden.

Die verfügbaren Oberflächenveredelungsoptionen umfassen HASL, Tauchgold, Tauchzinn, Tauchsilber, Goldfinger und OSP, um die Zuverlässigkeit und Langlebigkeit Ihrer Leiterplatte zu gewährleisten. Darüber hinaus sind wir spezialisiert auf die Erfüllung spezieller Anforderungen wie Multiclass Impedance, um die Leistung Ihrer Leiterplatte in komplexen Anwendungen zu gewährleisten.

Unsere Leiterplatten können auf eine Dicke von 0,2 mm bis 6,0 mm angepasst werden, was eine vielseitige Anwendung in verschiedenen Branchen ermöglicht. Darüber hinaus bieten wir eine umfassende One-stop Service OEM-Lösung, die den Prozess von Design bis zur Lieferung für Ihre Bequemlichkeit optimiert.



Support und Dienstleistungen:

Unsere mehrlagige Leiterplatte ist präzise konstruiert und gefertigt, um höchste Qualitäts- und Zuverlässigkeitsstandards zu erfüllen. Wir verstehen, dass technische Probleme auftreten können, und deshalb bieten wir umfassenden technischen Produktsupport und Dienstleistungen. Unser Support umfasst detaillierte Produktdokumentation, einen robusten FAQ-Bereich auf unserer Website und Zugang zu unserem Online-Forum, wo Sie Fragen stellen und Erkenntnisse mit anderen Benutzern von mehrlagigen Leiterplatten austauschen können.

Darüber hinaus bieten wir Fehlerbehebungsanleitungen, um Ihnen bei der Lösung häufiger Probleme zu helfen, die bei der Verwendung unserer Leiterplatten auftreten können. Bei komplexeren Problemen steht Ihnen unser Team von erfahrenen technischen Support-Ingenieuren zur Verfügung, um Ihnen Anleitung und Unterstützung zu bieten. Wir aktualisieren kontinuierlich unsere Support-Ressourcen, um sicherzustellen, dass Sie Zugang zu den neuesten Informationen und Lösungen haben.

Unser Engagement für Kundenzufriedenheit umfasst auch Dienstleistungen wie Designüberprüfungen, Signalintegritätsanalysen und thermisches Profiling, um Ihre Nutzung unserer mehrlagigen Leiterplatten zu optimieren. Wir streben danach, sicherzustellen, dass unsere Produkte Ihre Erwartungen nicht nur erfüllen, sondern übertreffen.

Bitte beachten Sie, dass wir uns bemühen, umfangreiche Support- und Service-Ressourcen bereitzustellen, der direkte technische Support jedoch von Servicezeiten und Verfügbarkeit abhängen kann. Wir ermutigen Kunden, alle verfügbaren Online-Ressourcen für die schnellste Lösung ihrer Anfragen zu nutzen.
