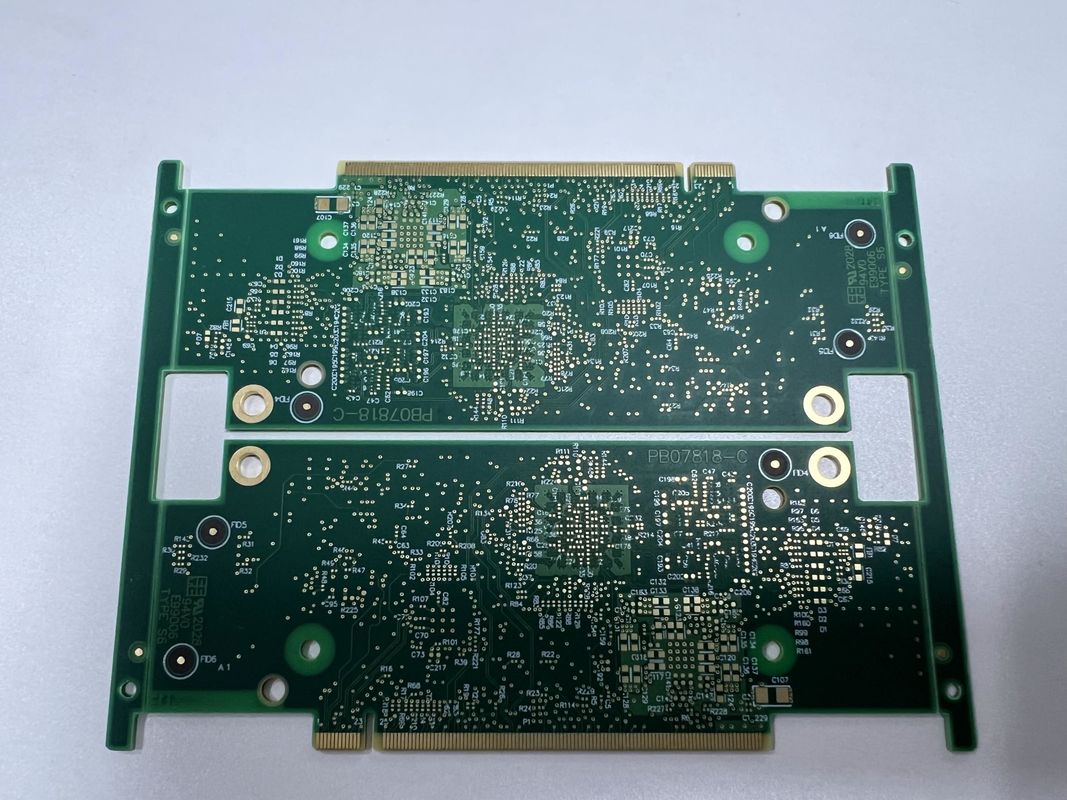

Langlebige Leiterplatte für Elektronik

Langlebige Leiterplatte für Elektronik

Elektronik-HDI-Druckschaltplatte

Elektronische HDI-Mehrschicht-PCB

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Rohstoffe:
FR4 IT180
Anzahl der Schichten:
4-20 Schichten
Spezieller Antrag:
Halbloch, 0,25 mm BGA
Mindestgröße des Lochs:
0.15 mm
Prüfungen:
100% E-Test, Röntgen
Größe des Lochs:
0.1 mm Laserbohrer
Pcb-Name:
4L 1+N+1 HDI-Boards
Impedanzkontrolle:
- Ja, das ist es.
Hervorheben:

Elektronik-HDI-Druckschaltplatte

,

Elektronische HDI-Mehrschicht-PCB

Zahlungs- und Versandbedingungen
Beschreibung des Produkts

Fr4 It180 4-20 Schicht Hdi Leiterplatten Halbloch Bga Prüfimpedanzkontrolle

Beschreibung des Produkts:

Das HDI-PCB (High Density Interconnector Printed Circuit Board) ist die Spitze der PCB-Technologie.wobei der Schwerpunkt auf der Bereitstellung der höchsten Dichte an Komponenten und Verbindungen in einem kompakten und effizienten Design liegtHDI-PCBs eignen sich hervorragend für anspruchsvolle elektronische Anwendungen, bei denen Platz und Leistung sehr wichtig sind.Das HDI-PCB-Board zeichnet sich durch eine beispiellose elektrische Leistung und Zuverlässigkeit in einem beeindruckend dichten Paket aus.

Diese HDI-PCB ist aus hochwertigem FR4 IT180-Rohstoff gefertigt und ist so konzipiert, dass sie den thermischen und mechanischen Belastungen in anspruchsvollen elektronischen Anwendungen standhält.Das Material FR4 IT180 bietet eine hervorragende Wärmebeständigkeit, mechanische Festigkeit und Dimensionsstabilität, was es zu einer bevorzugten Wahl für hochzuverlässige HDI-PCBs macht.Dieses Material ist nicht nur robust, sondern hat auch eine geringe dielektrische Konstante und einen niedrigen Ablassfaktor, wodurch die elektrische Leistung des fertigen HDI-PCB-Produkts überlegen ist.

In Bezug auf das Design verfügt das Board über eine 6-Schicht (6L) Konfiguration, die viel Platz für komplexe Schaltungen bietet und gleichzeitig ein schmales Profil beibehält.Dieses mehrschichtige Design ermöglicht eine ausgeklügeltere Routing von Signalen und Stromverteilung in der gesamten HDI-PCB, was die Gesamtleistung verbessert und die Integration mehrer Funktionalitäten in einen kleineren Formfaktor ermöglicht.Die 6-Schicht-Struktur ist ein Beweis für die Fähigkeit der HDI-Technologie, höhere Schaltungsdichten und verbesserte Signalintegrität zu erreichen.

Einer der wichtigsten Aspekte eines HDI-PCBs ist sein Seitenverhältnis, und dieses spezielle Board hat ein bemerkenswertes Seitenverhältnis von 10:1Das Seitenverhältnis ist das Verhältnis der Dicke der Leiterplatte zum Durchmesser des kleinsten gebohrten Lochs.die für PCB-Designs mit hoher Dichte entscheidend istDieses erhöhte Seitenverhältnis zeigt die fortschrittlichen Fähigkeiten der HDI-PCB an, die feine Linien und Abstände sowie den Einsatz von Mikrovia ermöglichen.die für die Miniaturisierung und die Mehrschichtbildung in Hochdichtebauten unerlässlich sind.

Bei der Präzision der Schaltungen zeichnet sich die HDI-PCB-Leiterplatte durch eine Mindestspuren-Spezifikation von 3/3 Mil aus.Diese winzige Spurenbreite und -abstand ermöglichen eine höhere Konzentration von Spuren pro FlächeinheitDie 3/3 Mil Min-Spur ist ein deutlicher Beweis für die Fähigkeit der Hochdichte-PCB, komplizierte,hochpräzise elektronische Konstruktionen, die enge Toleranzen und außergewöhnliche elektrische Leistungen erfordern.

Insgesamt ist das HDI-PCB-Board ein Vorbild für fortschrittliches PCB-Design, das ein hohes Seitenverhältnis, überlegene Rohstoffe und enge Spurenspezifikationen enthält.Die Kombination dieser Eigenschaften führt zu einem PCB mit hoher Dichte, das den strengsten Anforderungen moderner elektronischer Geräte entsprichtDurch seine robuste Konstruktion und sein anspruchsvolles Design eignet sich das HDI-PCB für eine Vielzahl von Anwendungen, von kompakten Unterhaltungselektronik bis hin zu leistungsstarken industriellen Systemen.Durch die Wahl dieses HDI-PCB, werden Designer und Ingenieure befähigt, die Grenzen dessen, was bei der Miniaturisierung, Leistung und Funktionalität elektronischer Geräte möglich ist, zu überschreiten.



Eigenschaften:

  • Produktbezeichnung: HDI PCB Board
  • Schlüsselwörter: Hochdichte-Verbindung, HD-SDI-Wandler, Hochdichte-PCB, Hochgeschwindigkeits-PCB
  • Größe des Löchers: 0,1 mm Laserbohrer
  • Die Verpackung ist in einem Zustand, in dem die Verpackung in einem anderen Zustand ist.
  • Rohstoff: FR4 IT180
  • PCB-Name: 4L 1+N+1 HDI-Boards


Technische Parameter:

Eigenschaft Einzelheiten
Prüfungen 100% E-Test, Röntgen
Schlüsselwörter High-Density-Verbindung, Hochgeschwindigkeits-PCB-Board, HD-SDI-Wandler, Hochgeschwindigkeits-PCB
Anzahl der Schichten 4-20 Schichten
Mindestgröße des Lochs 0.15 mm
Pcb-Name 4L 1+N+1 HDI-Boards
Besondere Anfrage Halbloch, 0,25 mm BGA
Besondere Anforderungen Steckdosis der Lampe
Platten-Schicht 6 L
Impedanzkontrolle - Ja, das ist es.
Tiefstand der Platte 0.2mm-6.00mm (8mil-126mil)


Anwendungen:

Das HDI-PCB-Board (High Density Interconnector) ist mit seinen fortschrittlichen Fähigkeiten für eine Vielzahl von Anwendungen konzipiert, die hohe Präzision und Miniaturisierung erfordern.Es zeichnet sich als integraler Bestandteil bei der Entwicklung von Hochgeschwindigkeits-PCB-Boards ausDie HDI-Leiterplatte mit einem 0,1-mm-Laserbohrer für die Bohrgröße ermöglicht eine höhere Komponentendichte,die in modernen elektronischen Geräten von entscheidender Bedeutung ist, wo Platz eine Priorität hat.

Die minimale Spurenbreite und der Abstand zwischen den Spuren der HDI-PCB-Boards beträgt 3/3 mil. Dies macht sie zu einer idealen Wahl für Anwendungen, die komplizierte Muster und eine schnelle Signalübertragung erfordern.Diese Feinlinientechnologie unterstützt die wachsenden Bedürfnisse nach mehr Funktionalität und Leistung in kleineren FormfaktorenEin Seitenverhältnis von 10:1 unterstreicht seine Fähigkeit, hochdichte Komponenten zu unterstützen und gleichzeitig Zuverlässigkeit und Konnektivität innerhalb von Schaltungen zu erhalten.15 mm-Hilfen zur Erreichung der für komplexe Konstruktionen erforderlichen Präzisionsstufe.

Die HDI-Leiterplatte ist vielseitig und findet ihren Platz in verschiedenen Hochgeschwindigkeitsleiterplattenanwendungen.bei denen die Datenübertragung mit hoher Geschwindigkeit und die Signalklarheit unerlässlich sindIm Computersektor ist das HDI-PCB-Board für Laptops, Tablets und Server, die kompakte, leistungsstarke Schaltungen benötigen, unabdingbar.Auch die Luft- und Raumfahrtindustrie und die Automobilindustrie profitieren von den Möglichkeiten der HDI-PCB, die sie in Systeme integrieren, bei denen Zuverlässigkeit und Leistung unter extremen Bedingungen von entscheidender Bedeutung sind.

Darüber hinaus ist die HDI-PCB-Platine auf die besonderen Anforderungen einer Lampensteckdose zugeschnitten.Die Präzision der Löchergröße und die feine Spurenfähigkeit sorgen dafür, dass die Platte die komplizierten elektrischen Verbindungen für Lampenanschlüsse aufnehmen kann, die häufig kompakt sind und ein effizientes Energiemanagement erfordern.

Zusammenfassend ist das HDI-PCB-Board eine vielseitige und leistungsstarke Lösung für verschiedene Hochgeschwindigkeits-PCB-Anwendungen.oder Industriebeleuchtungsanwendungen, bietet das HDI-PCB-Board die Präzision, Zuverlässigkeit und Leistung, die für die Herausforderungen des modernen elektronischen Designs und der Funktionalität erforderlich sind.



Anpassung:

Unsere Dienstleistungen zur Anpassung von HDI-PCB-Boards erfüllen eine Vielzahl von Anforderungen an die HDI-PCB-Herstellung.Wir stellen sicher, dass jedes HDI-PCB-Board 100% E-Testing und Röntgenprüfung durchläuft, um qualitativ hochwertige Standards zu gewährleisten, die Ihren Erwartungen entsprechenUnsere Fähigkeiten umfassen die Herstellung von mehrschichtigen HDI-PCB-Boards mit 4 bis 20 Schichten, die so konzipiert sind, dass sie komplexe und kompakte elektronische Baugruppen unterstützen, wie sie in DDR4-PCB-Anwendungen zu finden sind.

Mit fortschrittlicher Präzisionsbohrtechnik können wir eine Mindestlochgröße von 0,15 mm erreichen.Ermöglichen hohe Dichte-Verbindungen, die für die Miniaturisierung unerlässlich sind, ohne die Leistung zu beeinträchtigenDie Verwendung von hochwertigem FR4 IT180 als Rohmaterial stellt sicher, dass die HDI-PCB-Boards mit einem Aspektverhältnis von 10 langlebig und zuverlässig sind:1, geeignet für eine Vielzahl von schnellen digitalen Anwendungen, einschließlich DDR4-PCBs.



Unterstützung und Dienstleistungen:

Das HDI PCB Board Produkt wird mit umfassender technischer Unterstützung und Dienstleistungen geliefert, um ein höchstes Maß an Zufriedenheit und Leistung zu gewährleisten.eine Bibliothek mit technischen RessourcenKunden können auch unsere Fehlerbehebungsanleitungen, Anleitungsvideos,und ein Abschnitt mit häufig gestellten Fragen zur schnellen Lösung gemeinsamer Fragen.

Unser spezialisiertes technisches Support-Team steht Ihnen zur Verfügung, um Ihnen bei Fragen oder Herausforderungen im Zusammenhang mit Produkten fachkundige Beratung und Unterstützung zu bieten.Auswahl der Materialien, und Layoutüberlegungen, um die Leistung und Zuverlässigkeit Ihrer HDI-PCB-Board-Anwendungen zu verbessern.

Neben der technischen Unterstützung bieten wir eine Reihe von Dienstleistungen zur Unterstützung des Lebenszyklus Ihrer HDI-PCB-Board.und End-of-Life-Support, um sicherzustellen, dass Ihr Produkt auf dem neuesten Stand bleibt und den Industriestandards entsprichtUnser Engagement für Serviceexzellenz stellt sicher, dass Sie die Unterstützung erhalten, die Sie benötigen, um die Vorteile Ihrer HDI-PCB-Board-Investition zu maximieren.
