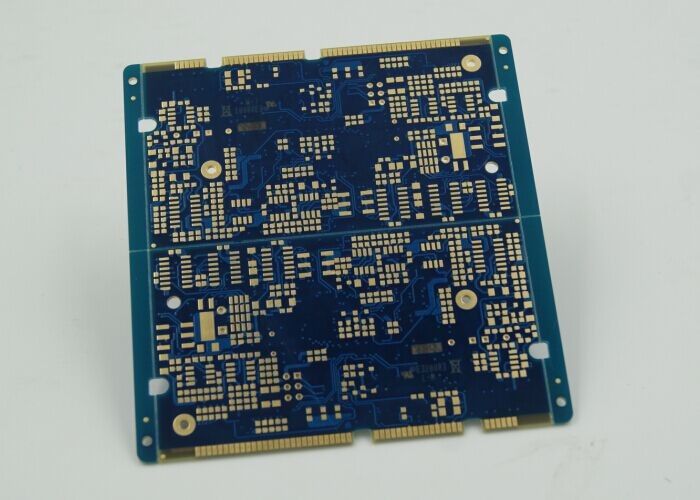

HASL Gold Finger Mehrschicht-PCBs 10 Schicht FR4 PCB-Board Anpassung

Beschreibung des Produkts:

Das mehrschichtige Leiterplattenwerk (PCB) ist ein technologisches Wunderwerk, das fachkundig entwickelt wurde, um den hohen Anforderungen der modernen Elektronik gerecht zu werden.mit der Fähigkeit, mehrere Schaltkreisschichten in eine einzige Platine zu integrierenDiese hochentwickelten Komponenten bilden das Rückgrat vieler fortschrittlicher elektronischer Anwendungen.die Möglichkeiten für eine Vielzahl von Anwendungen bieten, von den dünnsten tragbaren Geräten bis hin zu robusten Industrieanlagen.

Eine der herausragenden Eigenschaften der Multilayer-Leiterplatte ist ihre Vielseitigkeit in der Größe.Ermöglichen Sie maßgeschneiderte Lösungen, die auf die spezifischen Bedürfnisse jedes Projekts zugeschnitten sindEgal, ob es sich um ein kompaktes Gerät oder ein großes System handelt, die Multilayer-PCB kann so konzipiert werden, dass sie genau in den vorgesehenen Raum passt und eine optimale Leistung und Integration gewährleistet.

Unser Serviceangebot erstreckt sich über die bloße Fertigung hinaus; wir bieten einen umfassenden One-Stop-Service OEM-Erlebnis.bis zur endgültigen Lieferung des ProduktsWir sind voll ausgestattet, um alle Aspekte des PCB-Produktionsprozesses zu bewältigen.und maßgeschneiderten Service, der alle ihre Anforderungen an elektronische Schaltungen erfüllt, ohne dass mehrere Anbieter eingesetzt werden müssen.

Die Oberflächenveredelung eines PCB ist entscheidend, da sie das Kupfer vor Oxidation schützt und die Schweißfähigkeit des Boards verbessert.einschließlich HASL (Hot Air Solder Leveling)Die Oberflächenveredelungen bieten jeweils eigene Vorteile, wie z. B. eine höhere Haltbarkeit, eine höhere Schlagbarkeit, eine bessere Verarbeitung der Oberflächen und eine bessere Verarbeitung der Oberflächen.verbesserte elektrische Leistung, oder eine erhöhte Korrosionsbeständigkeit, so dass Kunden die für ihre spezifische Anwendung am besten geeignete Veredelung auswählen können.

Wenn es um Verpackung und Versand geht, verstehen wir, dass die Integrität der PCBs während des Transports von größter Bedeutung ist.Sicherstellung, dass jedes Mehrschicht-Leiterplattenbrett sein Ziel in unberührtem Zustand erreichtDie Vakuumverpackungsmethode entfernt Luft und verhindert, daß Feuchtigkeit die Platten beeinträchtigt, während die robuste Kartonbox eine solide Schicht des Schutzes gegen physische Schäden bietet.Diese sorgfältige Herangehensweise an die Verpackung spiegelt unser Engagement für Qualität und Kundenzufriedenheit wider.

14 Schichten PCB gehören zu den komplexesten Konfigurationen in unserer Produktlinie.Diese Platten sind für Anwendungen mit hoher Dichte konzipiert, bei denen Platz eine große Priorität hat und Funktionalität nicht beeinträchtigt werden kann.Jede der 14 Schichten ist exakt ausgerichtet und laminiert, um die gewünschten elektrischen Eigenschaften und mechanische Stabilität zu erreichen.Die Verwendung mehrerer Schichten ermöglicht auch eine größere Flexibilität bei der Konstruktion, die mehr Komponenten und ein höheres Maß an Vernetzung bieten, was für anspruchsvolle elektronische Systeme unerlässlich ist.

Zusammenfassend kann man sagen, dass unser Multicayer-PCB-Board-Produkt eine beispielhafte Repräsentation der modernen Schaltungstechnologie darstellt.eine Reihe von OberflächenveredelungenWir sind uns sicher, dass unsere Kunden ein Produkt erhalten, das nicht nur ihre Erwartungen erfüllt, sondern auch übertrifft.Luft- und Raumfahrtindustrie, ist unser Multilayer Printed Circuit Board das Fundament, auf dem zuverlässige und leistungsstarke elektronische Geräte gebaut werden.

Eigenschaften:

• Produktbezeichnung: Mehrschicht-PCB-Platte
• Service: Ein-Stop-Service OEM
• Kupferdicke: 0,5 oz-6 oz
• Kupfergewicht: 12oz
• Anzahl der Schichten: 4-22 Schichten
• Einbezieht 10 Schichten PCB und 16 Schichten PCB Optionen
• Erweiterte Technologie für mehrschichtige Leiterplatten
• Verpackung: Vakuumverpackung mit Karton

Technische Parameter:

Anwendungen:

Das Multilayer Printed Circuit Board (PCB) ist ein technologisches Wunderwerk, das die Elektronikindustrie revolutioniert hat.Diese PCBs sind so konzipiert, dass sie den Anforderungen komplexer elektronischer Schaltungen in kompakter Form gerecht werdenDie Anwendungen und Szenarien für eine Mehrschicht-Leiterplatte sind umfangreich und vielfältig und umfassen eine Reihe von Branchen und Technologien, in denen hohe Dichte-Verbindungen erforderlich sind.

Einer der wichtigsten Anwendungsbereiche für eine Mehrschicht-Leiterplatte ist der Telekommunikationssektor, der hohe Übertragungsgeschwindigkeit und Zuverlässigkeit erfordert.Das ist, wo die Multilayer PWB (Printed Wiring Board) hervorragendMit einer Mindestlochgröße von 0,2 mm können diese Platten dichte Komponentenplatzierungen und feine Schrägkeitseinrichtungen aufnehmen, die für die komplizierte Funktionsweise von Smartphones, Routern,und Schaltsysteme.

Im Bereich der Computersysteme ist das Multilayer PWB unentbehrlich, egal ob für Laptops, Desktops oder Hochleistungsserver.Die Komplexität dieser Systeme erfordert mehrere Schichten, um Prozessoren zu unterstützen, Speicher und verschiedene Eingangs-/Ausgangsperipheriegeräte.von ultradünnen Laptops bis hin zu robusten Industriecomputern.

Auch die Unterhaltungselektronik profitiert sehr von der Verwendung von Mehrschicht-Druckschaltplatten.und Spielekonsolen erfordern das hohe Kupfergewicht von bis zu 12OZ, um einen geringen Widerstand und eine hohe Leitfähigkeit für Strom- und Signalwege zu gewährleistenDieses Attribut stellt sicher, dass die Geräte nicht nur zuverlässig sind, sondern auch die hohe Leistung bieten, die die Verbraucher verlangen.

Die Komplexität der elektronischen Systeme in modernen Fahrzeugen, Flugzeugen,und Raumfahrzeuge erfordert die Verwendung von Brettern, die extremen Bedingungen standhalten und eine zuverlässige Leistung bieten könnenMehrschicht-PCBs werden in diesen Anwendungen häufig strengen Tests unterzogen, um die strengen Sicherheits- und Haltbarkeitsstandards zu erfüllen.

Schließlich werden Multilayer-PCBs im medizinischen Bereich in einer Vielzahl von Geräten wie Scannern, Monitoren und fortschrittlichen Diagnosegeräten eingesetzt.Die Präzision und Zuverlässigkeit einer Mehrschicht-PWB ist entscheidend, um sicherzustellen, dass diese Geräte genau und effizient funktionieren, die für die Patientenversorgung und die medizinische Forschung unerlässlich ist.

Zusammenfassend lässt sich sagen, dass die Vielseitigkeit von Mehrschicht-PCBs sie für eine Vielzahl von Anwendungen in verschiedenen Branchen geeignet macht.mit unterschiedlicher Dicke, und das schwere Kupfergewicht ermöglichen es, diese Platten für spezifische Anwendungen anzupassen, um sicherzustellen, dass sie den hohen Standards entsprechen, die für jedes einzigartige Szenario erforderlich sind.

Anpassung:

Unsere Multilayer-PCB-Anpassungsdienste erfüllen eine Vielzahl von Spezifikationen und stellen sicher, dass Ihr Multilayer-PCB den höchsten Standards entspricht.Wir bieten ein 18-Schichten-PCB-Produkt, das die robuste Glas-Epoxy-Zusammensetzung von RO4003C+ Tg170 FR-4 aufweist, die eine ausgezeichnete Wärmebeständigkeit und mechanische Festigkeit bieten.

Das Kupfergewicht, das wir anbieten, ist ein beträchtliches 12oz, was eine überlegene elektrische Leitfähigkeit und Langlebigkeit für Ihre Hochleistungsanwendungen gewährleistet.Unser Engagement für Qualität wird durch unseren One-Stop-Service OEM gezeigt, die den Produktionsprozess vereinfachen und ein nahtloses Erlebnis von der Konzeption bis zur Lieferung gewährleisten.

Zusätzlich zu diesen Eigenschaften haben wir auch eine fortschrittliche Surface Mount Technologie, die eine präzise und zuverlässige Montage Ihrer elektronischen Komponenten ermöglicht.Wir können auch maßgeschneiderte Größen zur Verfügung stellen, um Ihre spezifischen Bedürfnisse zu erfüllen. Kontaktieren Sie uns, um die Größenanforderungen für Ihre maßgeschneiderte Multilayer-PCB-Lösung zu besprechen.
