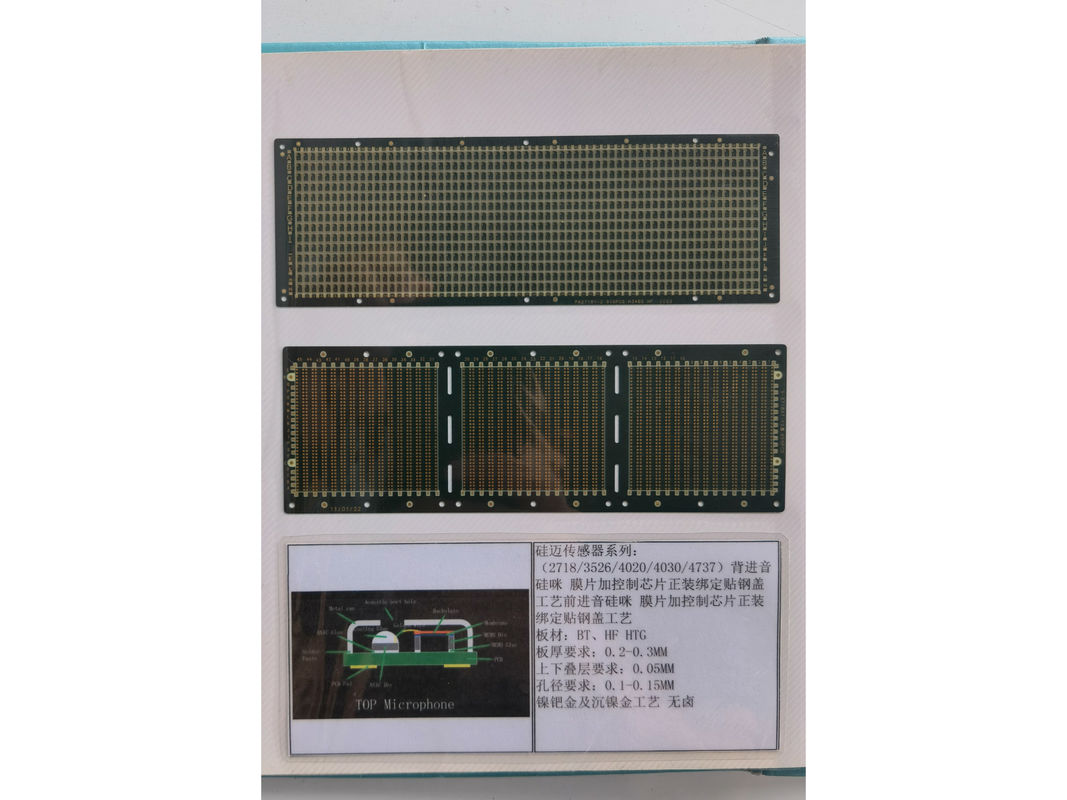

Impedanzgesteuertes Substrat wie PCB Grüne Lötmaske 2 Schicht Leiterplatte Silizium-Weizen-PCB

Beschreibung des Produkts:

Das Produkt Substrate Like PCBs stellt einen bedeutenden Sprung auf dem Gebiet der elektronischen Schaltungen dar und verbindet Innovation mit der für eine Vielzahl moderner Anwendungen erforderlichen Zuverlässigkeit.Entworfen, um den strengen Anforderungen der Tech-Industrie gerecht zu werdenSubstrat-ausgestattete Leiterplatten bieten eine ausgeklügelte Plattform für komplexe elektronische Komponenten, die ein hohes Maß an Funktionalität und Langlebigkeit gewährleisten.

Das in diesen PCBs verwendete Grundmaterial ist ABF (Ajinomoto Build-up Film), ein leistungsfähiges Substrat, das eine überlegene elektrische Isolierung bietet und gleichzeitig feine Stromkreise ermöglicht.Die außergewöhnliche thermische Stabilität und Robustheit von ABF machen es zu einer idealen Wahl für Leiterplatten, bei denen Präzision und langfristige Zuverlässigkeit von größter Bedeutung sind.

Eine der wichtigsten Eigenschaften dieser Substrat-ähnlichen PCBs ist ihr Kupfergewicht.Ermöglicht eine effiziente Stromverteilung ohne Beeinträchtigung der strukturellen Integrität der LeitungDieses Gewicht eignet sich besonders für eine Vielzahl von elektronischen Anwendungen, von Konsumgeräten bis hin zu Industrieanlagen, bei denen eine gleichbleibende Leistung von entscheidender Bedeutung ist.

In Bezug auf die Designdetails verfügen diese Substrat-basierten Leiterplatten über eine schlanke weiße Seidenwand über einer leuchtend grünen Lötmaske.Die weiße Seidenfarbe ist nicht nur ästhetisch ansprechend, sondern bietet auch einen starken Kontrast, der die Sichtbarkeit der Markierungen verbessertDies ist entscheidend für die Präzision der Montage und für die Leichtigkeit der Wartung und Fehlerbehebung nach der Produktion.

Die Lötmaske, ein Grundbestandteil des PCB-Designs, spielt eine entscheidende Rolle beim Schutz der Kupferspuren vor Oxidation und bei der Verhinderung von Lötbrücken zwischen eng voneinander entfernten Lötplatten.Die für die Lötmaske gewählte grüne Farbe ist ein Klassiker in der Branche, ist für seine Fähigkeit, die Augenbelastung für die auf den Platten arbeitenden Techniker zu verringern und für seine einfache Kontrolle unter verschiedenen Lichtverhältnissen bekannt.

Ein weiteres bedeutendes Merkmal dieser Leiterplatten ist ihre minimale Bohrgröße, die beeindruckend 0,2 mm beträgt. Dies ermöglicht die Einbeziehung von sehr feinen Tonhöhenkomponenten und Hochdichteverbindungen (HDI),die immer häufiger in kompakten, leistungsfähige Geräte. The ability to accommodate such small vias ensures that these Substrate Like PCBs are at the forefront of miniaturization trends while maintaining signal integrity and reducing signal loss and cross-talk.

Die Substrate Like-PCBs werden präzise hergestellt und zugeschnitten, um die sich ständig weiterentwickelnden Bedürfnisse fortschrittlicher Elektronik zu unterstützen.empfindliche SignalanwendungenDiese Substrat-Equipped-PCBs sind so konzipiert, dass sie unter dem Druck moderner elektronischer Anforderungen funktionieren.sorgfältige Konstruktionsbedarf, und die Einhaltung von Industriestandards, sind diese PCB ein Beweis für den Fortschritt der Leiterplattentechnologie.

Insgesamt zeugen die Substrate Like PCBs von der Innovation und dem Fachwissen der Industrie.Sie sind eine zentrale Lösung für Designer und Ingenieure, die die Grenzen dessen, was mit elektronischen Geräten möglich ist, erweitern wollen.Die Kombination aus einem zuverlässigen Substrat wie ABF, präziser Fertigung und durchdachten Merkmalen wie dem weißen Seidenschirm und der grünen Lötmaske,Alle tragen zu einem PCB bei, das nicht nur funktional, sondern auch hocheffizient und langlebig istMit diesen Leiterplatten ist die Zukunft der Elektronik weiterhin hell, vielseitig und unglaublich vielversprechend.

Eigenschaften:

• Produktbezeichnung: Substrat ähnlich PCB
• Min. Lochgröße: 0,2 mm
• Lötmaske Farbe: Grün
• Rohs-Konformität: Ja
• Kupfergewicht: 1 Unze
• Schichten: 2
• Schaltplatten für Druckschaltkreise des Substrattyps
• Druckplatten
• PCB mit Substrat

Technische Parameter:

Anwendungen:

Substrat-Type Printed Circuit Boards (PCBs) sind eine wichtige Komponente im Bereich der elektronischen Geräte und dienen als Rückgrat für die Montage und Verbindung elektronischer Komponenten.Diese Platten sind integraler Bestandteil der Leistung und Funktionalität einer Vielzahl von elektronischen Anwendungen. die spezifischen Produktattribute wie Oberflächenveredelung, Anwendung, Kupfergewicht, Lötmaskenfarbe und Min. Spurenbreite/Abstand,die für diese PCB geeigneten Anwendungsfälle und -szenarien zu bestimmen, eine zentrale Rolle spielen.

Mit einer Oberflächenbeschichtung mit Immersion Gold gewährleisten diese PCBs eine zuverlässige Schweißbarkeit und eine ausgezeichnete Oberflächenplanheit.die besonders für hochentwickelte elektronische Bauteile von Vorteil ist, die eine hohe Präzision erfordernImmersion Gold ist eine erstklassige Oberflächenveredelung, die nicht nur eine flache Oberfläche für die Befestigung von Komponenten bietet, sondern auch eine robuste Oxidationsbarriere bietet.Diese Art der Veredelung eignet sich für die Hochfrequenzsignalübertragung, so dass es ideal für den Einsatz in fortgeschrittenen Kommunikationsgeräten, Präzisionsmedizingeräten und Hochgeschwindigkeitsrechnungen geeignet ist.

Die 1oz Kupfergewicht-Spezifikation bezeichnet die Dicke der Kupferschicht auf der Leiterplatte, wodurch ein Gleichgewicht zwischen Signalübertragungswirksamkeit und thermischem Management erreicht wird.Leiterplatten mit Substratmaterial, die ein Kupfergewicht von 1 Unze enthalten, werden häufig in standardmäßigen elektronischen Geräten verwendet, bei denen typische Leistungsabwicklung und Wärmeabbau erforderlich sindSie eignen sich hervorragend für Unterhaltungselektronik, LED-Beleuchtungsanwendungen und Schaltkreise mit moderater Leistung, bei denen Effizienz und Haltbarkeit der Schlüssel sind.

Die grüne Maskenfarbe ist nicht nur ästhetisch attraktiv, sondern spielt eine wichtige Rolle bei der Verhinderung von Kurzschlüssen und dem Schutz der Kupferspuren vor Umweltfaktoren wie Oxidation.Die Allgegenwart der grünen Lötmaske hat sie zu einem Synonym für Elektronik gemacht., die eine allgemeine Anwendung anzeigen. Geräte, die einen standardisierten Ansatz erfordern, von Haushaltsgeräten bis hin zu allgemeinen Rechengeräten,Sie verwenden häufig grüne Lötmasken wegen ihrer nachgewiesenen Wirksamkeit und Bekanntheit in der Branche..

Darüber hinaus ist die minimale Spurenbreite/Abstand von 0,1 mm ein Indiz für die Fähigkeit der Substrat-Embedded-Circuit-Boards, eine hohe Dichte an Komponenten zu unterstützen.Dieses Merkmal ist besonders wichtig für Anwendungen, bei denen Platz eine hohe Priorität hat, wie beispielsweise bei mobilen Geräten, tragbaren Technologien und anderen kompakten elektronischen Geräten, die eine Miniaturisierung erfordern, ohne die Leistung zu beeinträchtigen.Die Präzision der Spurenbreite und des Abstands sorgt dafür, dass die Signalintegrität erhalten bleibt, auch wenn die Komplexität der Schaltungen steigt.

Zusammenfassend kann gesagt werden, dass Leiterplatten des Substrattyps mit den beschriebenen Eigenschaften vielseitig sind und in einem breiten Spektrum elektronischer Geräte eingesetzt werden können.Kapazität für die Platzierung von Komponenten mit hoher Dichte, und ihre Zuverlässigkeit machen sie zu einer unverzichtbaren Komponente in der Elektronikindustrie.Diese PCB bieten die notwendige Plattform für eine Vielzahl von Anwendungen, bei denen Leistung und Haltbarkeit von größter Bedeutung sind..

Anpassung:

Entdecken Sie unsere Produktanpassungsdienste, die Ihre Leistung Ihrer Leiterplatten verbessern.Wir stellen sicher, dass Ihre Schaltungen zuverlässig und effizient funktionieren.Unsere PCBs mit Substratstruktur können eine Min. Lochgröße von 0,2 mm aufnehmen, perfekt für komplizierte Designs und fortschrittliche elektronische Komponenten.

Unsere Leiterplatten mit Substratkomponenten sind für eine breite Palette von elektronischen Geräten konzipiert, sie sind vielseitig und an Ihre spezifischen Anwendungen angepasst.bietet Rohs Compliance an, um regulatorische Standards zu erfüllen und die Nachhaltigkeit in der Fertigung zu fördern.

Darüber hinaus bieten wir eine schlanke und saubere Ästhetik mit einer Silkscreen Farbe in Weiß, um sicherzustellen, dass Ihre PCBs nicht nur funktionell überlegen, sondern auch optisch ansprechend sind.Vertrauen Sie in unsere Produktanpassungsdienste, um qualitativ hochwertige, PCB-Lösungen für Ihre elektronischen Projekte.

Unterstützung und Dienstleistungen:

Unsere Substrate Like PCBs werden mit umfassender technischer Unterstützung und Dienstleistungen geliefert, um Ihre Zufriedenheit und erfolgreiche Anwendung zu gewährleisten.Unser Expertenteam widmet sich der Bereitstellung modernster Unterstützung bei der Integration und Wartung unserer PCB-ProdukteWir bieten detaillierte Produktdokumentation an, die Spezifikationen, Installationsrichtlinien und Best Practices für Handhabung und Verwendung enthält.

Bei technischen Problemen unterstützen wir Sie bei der Fehlerbehebung, um Leistungs- oder Kompatibilitätsprobleme zu identifizieren und zu beheben.Verbesserungen, sowie Informationen über die neuesten technologischen Fortschritte in Bezug auf die Substrat-like-PCB-Technologie.

Wir sind bestrebt, Ihnen einen außergewöhnlichen Service zu bieten, um die optimale Leistung Ihrer Leiterplatten in Ihren Projekten zu erleichtern.Hilfe bei der Anpassung unserer Produkte an Ihre spezifischen Bedürfnisse und AnwendungenWir bemühen uns, sicherzustellen, dass unsere Kunden alle notwendigen Ressourcen haben, um unsere Substrate Like PCBs effektiv und effizient zu nutzen.
