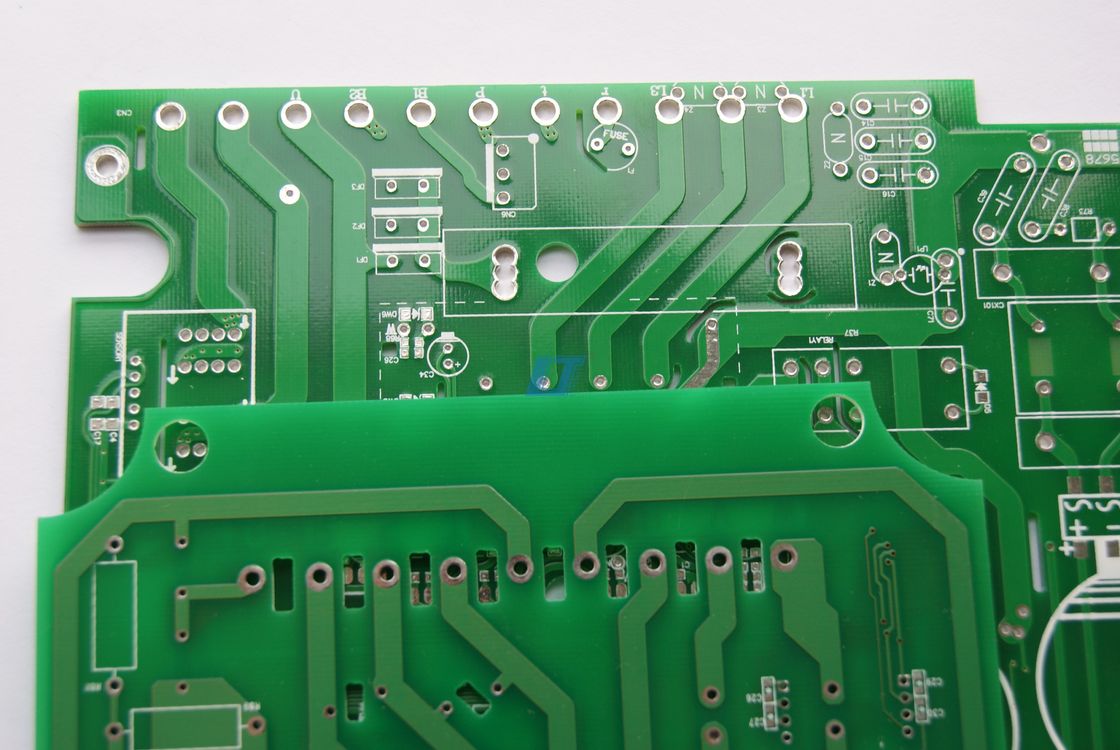

Weiterentwickelte Technologie Schwerkopfer-PCB 6-10 OZ 3 Mil Line Space Optimale Lötmaske
Die schweren Kupfer-PCBs, auch als Kupfer-anreicherte PCBs, Kupfer-beladene PCBs oder Kupfer-beschichtete PCBs bekannt,ist eine robuste und hochwertige Leiterplatte, die auf die hohen Anforderungen an die Stromverteilung und Wärmeabgabe ausgelegt istDieses Produkt wurde sorgfältig entwickelt, um eine beispiellose Leistung in einer Vielzahl von Anwendungen zu bieten, einschließlich industrieller Steuerungen, Leistungselektronik, Automobilsystemen und mehr.Jedes PCB wird sicher in einen langlebigen Karton verpackt und mit Klebeband stabilisiert, um sicherzustellen, dass es den Kunden in unberührtem Zustand erreicht, unbeschädigt und einsatzbereit.
Eine der herausragenden Eigenschaften dieser Heavy Copper PCB ist ihre beeindruckende Mindestleitungsbreite von nur 3 Millimetern (0,075 mm), die eine höhere Dichte an Schaltungen pro Flächeneinheit ermöglicht.Diese feine Linienauflösung ist ein Beweis für die fortschrittlichen Fertigungsfähigkeiten, die bei der Herstellung dieser PCBs verwendet werden, so daß Konstrukteure komplexere und kompaktere Schaltungen herstellen können, ohne dabei die Leistung oder Zuverlässigkeit zu beeinträchtigen.Die präzise Steuerung der Leitungsbreite ist für Hochfrequenz- und Hochgeschwindigkeits-elektronische Anwendungen, bei denen die Signalintegrität von größter Bedeutung ist, unerlässlich.
Um die Haltbarkeit und Lebensdauer der Leiterplatte zu erhöhen, wird eine Lötmaske mit einer Dicke von 20-50UM auf die Platine aufgetragen.Es isoliert die Kupferspuren, um zufälligen Kontakt und Kurzschlüsse zu verhindern., schützt die Platte vor Umweltverschmutzungen und kann den hohen Temperaturen im Zusammenhang mit dem Lötverfahren standhalten.Die Dicke der Lötmaske wird sorgfältig kalibriert, um den Schutz mit der Notwendigkeit einer feinen Auflösung auszugleichen, wodurch sichergestellt wird, dass das PCB anspruchsvolle Anwendungen bewältigen kann, während seine präzise Schaltung intakt bleibt.
Das Verfahren zur Herstellung der Heavy Copper PCB umfasst Immersion Gold/Silver,die eine Oberflächenveredelungstechnik ist, die eine flache und leitfähige Oberfläche bietet, die sich hervorragend für das Binden und Lösen von Draht eignetImmersion Gold liefert eine dichte, harte Oberfläche, die der Oxidation widersteht und ihre Leitfähigkeit im Laufe der Zeit beibehält.Während Immersion Silver eine kostengünstige Alternative mit guter Leitfähigkeit und einer Oberfläche bietet, die auch schmutzfest istBeide Oberflächen tragen zur Zuverlässigkeit und Langlebigkeit der PCB bei und sind somit ideal für Anwendungen geeignet, bei denen einheitliche elektrische Eigenschaften unerlässlich sind.
Als Kupfer-anreichertes PCB verfügt dieses Produkt über ein erhebliches Kupfergewicht, das es ermöglicht, höhere Ströme zu tragen, größeren thermischen Belastungen standzuhalten,und eine höhere mechanische Festigkeit gegenüber Standard-PCBs aufweisenDies macht es besonders geeignet für Anwendungen, die eine starke Leistungsverteilung oder Wärmesinking-Fähigkeiten erfordern.Die erhöhte Kupferdicke verbessert auch die Wärmeleitfähigkeit der PCB, wodurch eine effizientere Wärmeableitung ermöglicht wird, die für die Aufrechterhaltung einer optimalen Leistung und die Verhinderung von Überhitzung bei Hochleistungsanwendungen von entscheidender Bedeutung ist.
Die Kopfer-Laden-PCB ist auch für eine einfache Montage und Integration in verschiedene Systeme konzipiert.zusammen mit der Robustheit, die durch die dicke Lötmaske und präzise Oberflächenveredelungen, stellt sicher, dass die Montageprozesse reibungslos ablaufen und qualitativ hochwertige Ergebnisse liefern.bei denen Konsistenz und Zuverlässigkeit der Schlüssel zur Aufrechterhaltung eines hohen Durchsatzes und zur Verringerung von Abfällen sind.
Schließlich ist die Kupferplatte nicht nur ein Bauteil, sondern ein Fundament, auf dem leistungsstarke und effiziente elektronische Systeme aufgebaut werden.und strenge Qualitätskontrollmaßnahmen tragen alle dazu bei, dass ein Produkt unter den anspruchsvollsten Bedingungen zuverlässig funktioniertEgal, ob Sie fortschrittliche Elektronik entwickeln oder nach einer zuverlässigen Lösung für die Stromverteilung suchen.Das Heavy Copper PCB ist so konzipiert, dass es Ihre Erwartungen übertrifft und eine unübertroffene Leistung liefert..
Parameter | Spezifikation |
---|---|
Anzahl der Schichten | 2 |
Lötmaske | Blau |
Paket | Karton + Klebeband |
Min-Lochgröße | 0.2MM |
Name der Produktion | Druckschaltplatte |
PCB-Standard | IPC-II-Norm |
Kupferdicke | 6 bis 10 Oz |
PCB-Prüfung | 100%ige Prüfung |
Größe der Platte | 6 x 9 cm |
Anzahl der Schichten | 2 Schicht |
Die PCB aus schwerem Kupfer, die vor allem für ihre robuste Konstruktion bekannt ist, ist in verschiedenen Anwendungen, in denen eine hohe Strom- oder Wärmeleitfähigkeit eine Voraussetzung ist, ein wesentlicher Bestandteil.mit einer Mindestöffnung von 0.2MM und eine Konfiguration von 2 Schichten, dieses Kupfer-Schwerlast-PCB ist so konzipiert, dass es den Härten extremer Betriebsbedingungen standhält.Die Verwendung einer blauen Lötmaske ermöglicht nicht nur eine eindeutige visuelle Identifizierung, sondern trägt auch zu ihrer Langlebigkeit und Widerstandsfähigkeit gegen Lötbelastungen bei.
Das PCB aus schwerem Kupfer, das sorgfältig in Kartons mit Klebeband verpackt ist, sorgt für eine sichere Lieferung und Handhabung und schützt seine Integrität von der Produktionsstätte bis zur Anwendung.Der Harmonisierungssystemcode 8534009000 ist ein Zeugnis seiner Klassifizierung und Normung im Welthandel., so dass reibungslose Transaktionen und die Einhaltung des Völkerhandelsrechts möglich sind.
Das Kupfer-anreicherte PCB ist ideal für Leistungselektronik und industrielle Anwendungen und wird häufig in Stromversorgungssystemen, Automobilelektronik und Steuerungen schwerer Maschinen eingesetzt.Seine Fähigkeit, höhere Ströme zu übertragen, macht ihn perfekt für Anwendungen wie Hochstrom-Ladegeräte geeignet, Stromverteilungsplatten und Schweißmaschinen, die ein 3-10OZ-PCB benötigen, um erhebliche Strombelastungen zu bewältigen, ohne die Integrität der Schaltung zu beeinträchtigen.
Außerdem sind die thermischen Eigenschaften von Heavy Copper PCB eine ausgezeichnete Wahl für Wärmeabbau-Anwendungen.und HVAC-Anlagen, bei denen die Robustheit der Kupferspuren für den Umgang mit thermischen Belastungen unerlässlich ist.Die erhöhte Kupferdicke verbessert nicht nur die elektrische Leistung, sondern trägt auch wesentlich zur mechanischen Festigkeit der Platte bei, so dass es für Szenarien geeignet ist, in denen mechanische Belastungen ein Problem darstellen.
Zusammenfassend ist das Heavy Copper PCB eine vielseitige und langlebige Lösung für Anwendungen, die eine hohe Leistungsdichte und ein überlegenes thermisches Management erfordern.präzise Mindestgröße des Löchers, und zweischichtiger Aufbau, kombiniert mit der Übereinstimmung mit dem HS-Code 8534009000,sie als optimale Wahl für eine breite Palette von Branchen nutzen, die nach Zuverlässigkeit und Leistung ihrer elektronischen Komponenten suchen.
Stärke der LötmaskeUnsere Heavy Copper PCBs sind mit einer Lötmaskendicke von 20-50UM ausgestattet, die einen robusten Schutz und eine hohe Haltbarkeit für Ihre Anwendungen gewährleistet.
Anwendung:Speziell für medizinische Geräte entwickelt, erfüllen unsere PCBs die strengen Standards, die für medizinische Geräte erforderlich sind, und bieten Zuverlässigkeit, wo es am wichtigsten ist.
PCB-Prüfung:Um die Leistung zu gewährleisten, wird jedes unserer PCBs zu 100% getestet, um sicherzustellen, dass jedes Gerät unseren hohen Qualitätsstandards entspricht.
Farbe der Lötmaske:Unsere Heavy Copper PCBs verfügen über eine auffällige blaue Lötmaske, die eine klare visuelle Unterscheidung bietet und den Inspektionsprozess erleichtert.
Standard:Unsere 3-10OZ-PCBs, die in Übereinstimmung mit den IPC-A-610-Klasse-II-III-Standards hergestellt werden, stellen den Höchststand der Qualität für Kupfer-Schwerlast-PCB-Anwendungen dar.
Unsere Heavy Copper PCB-Produkte werden durch umfassende technische Unterstützung und Dienstleistungen unterstützt, um höchste Qualität und Leistung zu gewährleisten.Unser Expertenteam ist bestrebt, Ihnen die Unterstützung zu bieten, die Sie während des gesamten Lebenszyklus Ihres Produkts benötigen.Von Design- und Layoutempfehlungen bis hin zur Materialwahl und -aufstapelung sind wir hier, um Ihnen zu helfen.
Wir bieten Ihnen eine Reihe von Dienstleistungen an, um alle technischen Herausforderungen zu bewältigen, denen Sie begegnen.Leistungsfähigkeit der Anwendungen für Endverwendung. Unsere Wissensbasis, die ständig mit den neuesten Erkenntnissen der Branche aktualisiert wird, steht Ihnen auch zur Verfügung, um Ihnen wertvolle Informationen und Tipps zu geben.
Für Hilfe bei der Optimierung Ihres Designs für die Herstellbarkeit und Zuverlässigkeit steht unser technisches Support-Team zur Verfügung, um Anleitungen zu geben.Wir können Ihnen auch helfen, die Möglichkeiten und Grenzen der Heavy Copper PCB Technologie zu verstehen, um sicherzustellen, dass Ihr Design die Eigenschaften des Materials voll ausnutzt.
Zusätzlich zu unseren Supportdiensten stellen wir detaillierte Dokumentation und Ressourcen zur Verfügung, einschließlich Datenblätter, technische Leitfäden und Anwendungsnotizen,um Ihnen zu helfen, fundierte Entscheidungen über die Verwendung und Wartung Ihrer Heavy Copper PCB Produkte zu treffen.
Bitte beachten Sie, dass unsere technische Unterstützung nicht auf die Reparatur oder Änderung bestehender PCBs oder den direkten Umgang mit elektrischen Bauteilen erstreckt ist.Wir empfehlen, für solche Dienstleistungen einen qualifizierten Elektroniker zu konsultieren.Unser Team konzentriert sich auf die Unterstützung im Zusammenhang mit dem Heavy Copper PCB selbst und seiner Integration in Ihre Projekte.
Unser Engagement für die Kundenzufriedenheit bedeutet, dass wir uns bemühen, alle Anfragen umgehend und effektiv zu beantworten.Wir sind bestrebt, sicherzustellen, dass Sie alle Unterstützung haben, die Sie benötigen, um unsere Heavy Copper PCB Produkte erfolgreich in Ihre Anwendungen zu integrieren.
