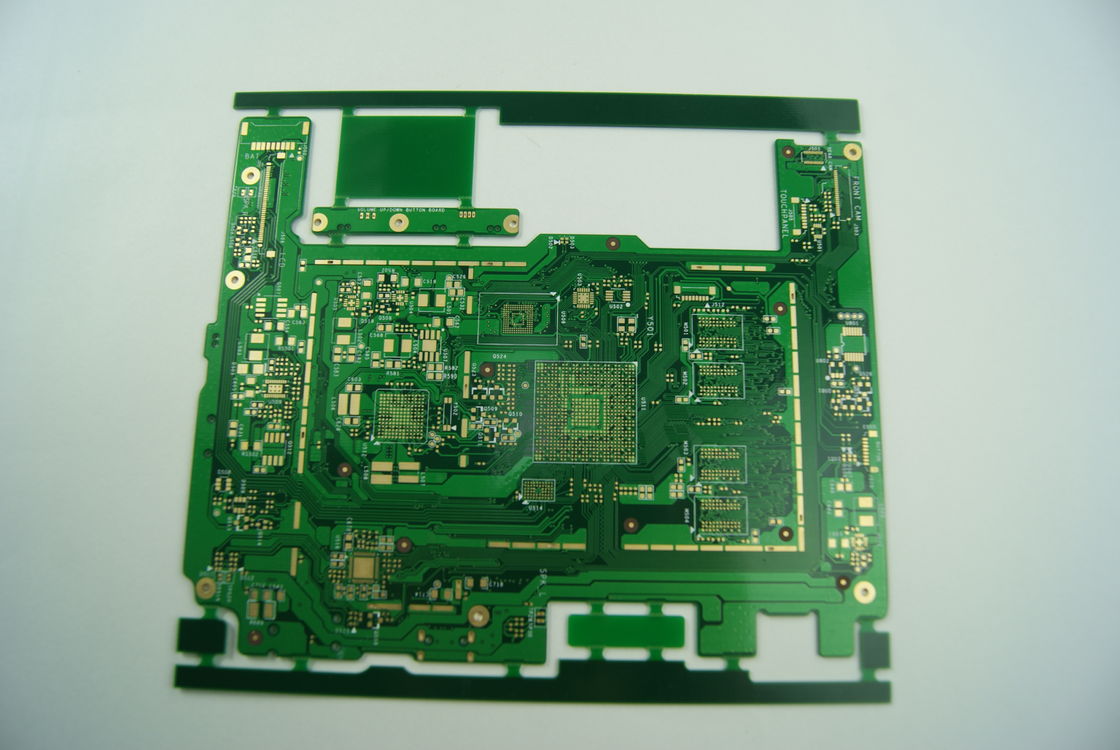

Hohe Kupfergewicht Vielschicht-PCBs 4-22 Schichten Tg170 FR-4 Glas Epoxy 12OZ

Hohe Kupfergewicht Vielschicht-PCBs 4-22 Schichten Tg170 FR-4 Glas Epoxy 12OZ

Mehrschicht-PCB mit hohem Kupfergewicht

PCB mit hohem Kupfergewicht FR-4

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Min. Lochgröße:
0.2 mm
Stärke:
0.2 mm bis 6.0 mm
Dienstleistungen:
One-stop Service Soem
Max. Panel Size:
600mm*1200mm
Zahl von Schichten:
4-22 Schichten
Glasepoxid:
RO4003C+ Tg170 FR-4
Kupfergewicht:
12 Unzen
Verpackung:
Vakuumverpackung mit Karton
Hervorheben:

Mehrschicht-PCB mit hohem Kupfergewicht

,

PCB mit hohem Kupfergewicht FR-4

Zahlungs- und Versandbedingungen
Beschreibung des Produkts

Hochkupfer-Mehrlagen-Leiterplatte 4-22 Lagen Tg170 FR-4 Glas-Epoxid 12OZ

Produktbeschreibung:

Die Mehrlagen-Leiterplatte ist eine grundlegende Komponente in der modernen Elektronik und bietet die Struktur und Konnektivität für eine Vielzahl von elektrischen Komponenten und Systemen. Diese Leiterplatten sind für fortschrittliche technologische Anforderungen konzipiert, werden mit Präzision gefertigt und sind auf eine breite Palette von Anwendungen zugeschnitten, von Unterhaltungselektronik bis hin zu hochentwickelter Luft- und Raumfahrtinstrumentierung.

Eines der kritischen Merkmale unserer Mehrlagen-Leiterplatte ist die minimale Lochgröße von 0,2 mm. Dies ermöglicht eine hochdichte Verbindung und stellt sicher, dass selbst die komplexesten Schaltungen auf einer einzigen Platine untergebracht werden können. Diese Fähigkeit ist besonders wichtig bei Designs wie 18-lagigen und 14-lagigen Leiterplatten, bei denen die Platzoptimierung und die elektrische Leistung von größter Bedeutung sind.

Das für die Herstellung dieser Leiterplatten verwendete Material ist Glas-Epoxid: RO4003C+ Tg170 FR-4. Dieses Verbundmaterial ist bekannt für seine hervorragende thermische Beständigkeit, mechanische Haltbarkeit und elektrische Isolationseigenschaften. Die Tg170-Bewertung weist eine hohe Glasübergangstemperatur auf, was bedeutet, dass die Leiterplatte höheren Temperaturen standhalten kann, bevor sie sich zu verformen beginnt. Diese Eigenschaft ist für Zuverlässigkeit und Langlebigkeit unerlässlich, insbesondere bei Geräten, die unter Hochtemperaturbedingungen betrieben werden.

Die Dicke der Mehrlagen-Leiterplatte kann von 0,2 mm bis 6,0 mm reichen. Diese Dickenschwankung bietet eine vielseitige Plattform für die Aufnahme verschiedener Komponenten Größen und Gewichte, um sicherzustellen, dass Sie, egal ob Sie mit empfindlichen, leichten Komponenten oder robusten, schweren Teilen arbeiten, die Leiterplatte ausreichende Unterstützung und Konnektivität bietet.

Oberflächenveredelungen sind entscheidend für den Schutz des Kupfers auf der Oberfläche der Leiterplatte und zur Gewährleistung der Lötbarkeit. Unsere Platinen sind mit einer Vielzahl von Oberflächenveredelungsoptionen erhältlich, darunter HASL (Heißluftverzinnung), Tauchgold, Tauchzinn, Tauchsilber, Goldfinger und OSP (organische Lötbarkeitsschutzmittel). Jede dieser Veredelungen hat einzigartige Vorteile, wie z. B. die Verbesserung der Lötbarkeit der Platine, die Verhinderung von Oxidation und die Bereitstellung einer robusten Schnittstelle für die Komponentenmontage. Die Wahl der Oberflächenveredelung hängt von den spezifischen Anforderungen der Anwendung in Bezug auf Haltbarkeit, Leitfähigkeit und Montageprozesse ab.

Unsere Mehrlagen-Leiterplatte zeichnet sich außerdem durch eine Kupferdicke von 0,5 oz bis 6 oz aus. Dieser Bereich von Kupferdickemöglichkeiten ermöglicht die Anpassung der Strombelastbarkeit, Impedanz und thermischen Verteilung der Platine. Dickere Kupferschichten sind vorteilhaft in Hochleistungsanwendungen, bei denen ein erhöhter Stromfluss erforderlich ist, während dünnere Schichten für empfindlichere, präzisionsgesteuerte Operationen geeignet sind.

Die Fähigkeit unserer Leiterplatten, mehrere Lagen zu integrieren, wie z. B. bei 18-lagigen oder 14-lagigen Leiterplatten, führt zu einem erhöhten Maß an Komplexität und Funktionalität auf kleinem Raum. Diese Mehrlagenkonstruktion ermöglicht die Erstellung umfangreicherer Verdrahtungsnetzwerke, ohne die Grundfläche der Platine zu vergrößern. Dies ist ein wesentliches Merkmal moderner elektronischer Geräte, die Miniaturisierung ohne Leistungseinbußen erfordern.

Zusammenfassend lässt sich sagen, dass die Mehrlagen-Leiterplatte eine hochgradig anpassungsfähige und robuste Plattform ist, die in der Elektronikindustrie unverzichtbar ist. Mit Merkmalen wie einer minimalen Lochgröße von 0,2 mm, Glas-Epoxid RO4003C+ Tg170 FR-4, einem Dickenbereich von 0,2 mm - 6,0 mm, verschiedenen Oberflächenveredelungen und Kupferdickemöglichkeiten von 0,5 oz - 6 oz ist diese Leiterplatte für die anspruchsvollsten Anforderungen ausgelegt. Ob für Anwendungen mit hoher Lagenanzahl wie 18-lagige oder 14-lagige Leiterplatten oder für andere komplexe elektronische Baugruppen, unsere Mehrlagen-Leiterplatten gewährleisten Zuverlässigkeit, Leistung und Effizienz.



Merkmale:

  • Produktname: Mehrlagen-Leiterplatte
  • Schlüsselwort: Rogers Leiterplatte
  • Min. Lochgröße: 0,2 mm
  • Max. Platinengröße: 600 mm * 1200 mm
  • Oberflächenmontagetechnik: Ja
  • Lagen: 4-22 Lagen
  • Merkmal: 14-lagige Leiterplatten
  • Merkmal: Mehrlagen-Leiterplatte
  • Merkmal: 18-lagige Leiterplatten


Technische Parameter:

Attribut Spezifikation
Oberfläche HASL, Tauchgold, Tauchzinn, Tauchsilber, Goldfinger, OSP
Glas-Epoxid RO4003C+ Tg170 FR-4
Lagen 4-22 Lagen
Min. Lochgröße 0,2 mm
Verpackung Vakuumverpackung mit Karton
Dicke 0,2 mm - 6,0 mm
Größe /
Max. Platinengröße 600 mm * 1200 mm
Oberflächenmontagetechnik Ja
Schlüsselwort Rogers Leiterplatte


Anwendungen:

Die Mehrlagen-Leiterplatte mit einer erheblichen Kupferstärke von 12 OZ ist für Hochleistungs- und Hochstromanwendungen konzipiert. Die robuste Kupferstärke stellt sicher, dass die Leiterplatte erhöhte Leistung bewältigen kann, ohne Beschädigungen oder Überhitzung zu riskieren, was sie ideal für industrielle Stromwandler, High-End-Verstärker und Kfz-Netzteile macht. Die Fähigkeit, größere Leistungsdichten zu bewältigen, macht die Mehrlagen-Leiterplatte für Anlässe geeignet, bei denen Zuverlässigkeit und Haltbarkeit von größter Bedeutung sind.

Mit der Integration der Oberflächenmontagetechnik (SMT) ist die Mehrlagen-Leiterplatte für Szenarien gerüstet, die eine hochdichte Komponentenplatzierung erfordern. Diese Technologie ermöglicht es der Platine, mehr Komponenten pro Flächeneinheit zu unterstützen, was kompakte und effiziente Designs ermöglicht. Folglich ist sie perfekt für hochentwickelte elektronische Geräte wie Smartphones, Tablets und Laptops geeignet, bei denen der Platz begrenzt ist und die Komplexität der Schaltung hoch ist. SMT auf der Mehrlagen-Leiterplatte ermöglicht auch die automatisierte Fertigung und gewährleistet hohe Präzision und Qualität für massenproduzierte Elektronikgüter.

Mit einer variablen Anzahl von 4 bis 22 Lagen können diese Mehrlagen-Leiterplatten für eine breite Palette von Anwendungen angepasst werden. Insbesondere die 14-lagigen Leiterplatten bieten ein hervorragendes Gleichgewicht zwischen Komplexität und Handhabbarkeit, was sie zu einer bevorzugten Wahl für fortschrittliche Kommunikationssysteme, Verteidigungselektronik und medizinische Überwachungsgeräte macht. Die mehreren Lagen ermöglichen es den Designern, komplexere Schaltungen zu erstellen, die eine verbesserte Funktionalität und eine bessere Signalintegrität für kritische Anwendungen bieten.

Mit einer minimalen Lochgröße von 0,2 mm unterstützt die Mehrlagen-Leiterplatte die Aufnahme von Komponenten mit feinem Raster, was für moderne elektronische Geräte, die dichte Komponentenkonfigurationen erfordern, entscheidend ist. Dieses Merkmal ist besonders vorteilhaft für Hochgeschwindigkeitssignal-Anwendungen wie Server, GPS-Technologie und Satellitensysteme, bei denen Präzision für die Leistung entscheidend ist.

Die Verpackung der Mehrlagen-Leiterplatte spiegelt auch ihren Verwendungszweck in professionellen und kommerziellen Umgebungen wider. Vakuumverpackung mit Karton ist Standard und stellt sicher, dass die Platinen während des Transports und der Lagerung vor Feuchtigkeit, Staub und statischer Aufladung geschützt sind. Diese Verpackungsmethode ist ideal für Elektronikhersteller und -montagebetriebe, die ihre Komponenten in einwandfreiem Zustand geliefert haben möchten, bereit für den sofortigen Einsatz in empfindlichen Ausrüstungsmontagelinien.

Zusammenfassend lässt sich sagen, dass die Mehrlagen-Leiterplatte mit ihrer robusten Kupferstärke, der Oberflächenmontagetechnik, der anpassbaren Lagenanzahl und der präzisen minimalen Lochgröße eine unverzichtbare Komponente in einer Vielzahl von Anwendungen ist, die hohe Leistung, Zuverlässigkeit und Präzision erfordern. Ob für Unterhaltungselektronik, Industriesysteme oder kritische Kommunikationsinfrastruktur, die Mehrlagen-Leiterplatte ist ein Beweis für modernes Ingenieurwesen und technologischen Fortschritt.



Anpassung:

Unser One-Stop-Service-OEM bietet umfassende Produktanpassungsdienste für Mehrlagen-Leiterplatten Produkte. Passen Sie Ihre Leiterplatten an spezifische Anforderungen an, egal ob Sie fortschrittliche 14-lagige Leiterplatten oder Standard 10-lagige Leiterplatten benötigen. Wir verwenden hochwertige Materialien wie RO4003C+ Tg170 FR-4 Glas-Epoxid , um Haltbarkeit und Leistung zu gewährleisten.

Während die Größe nach Ihren Wünschen anpassbar ist, sind unsere Oberflächenveredelungsoptionen umfangreich, einschließlich HASL, Tauchgold, Tauchzinn, Tauchsilber, Goldfinger, und OSP , um die Lötbarkeit und Zuverlässigkeit Ihrer Mehrlagen-Leiterplatte zu verbessern. Darüber hinaus bieten wir modernste Oberflächenmontagetechnik (SMT) -Dienste an, um sicherzustellen, dass Ihre Leiterplatten für die moderne elektronische Komponentenmontage gerüstet sind.



Support und Dienstleistungen:

Unsere Mehrlagen-Leiterplatte ist mit Präzision und Qualität gefertigt, um die hohen Anforderungen verschiedener Branchen zu erfüllen. Um die beste Leistung und Langlebigkeit Ihres Produkts zu gewährleisten, bieten wir umfassenden technischen Support und Dienstleistungen. Unser engagiertes Expertenteam steht Ihnen bei allen technischen Fragen zur Installation, zum Betrieb oder zur Fehlerbehebung Ihrer Mehrlagen-Leiterplatte zur Verfügung.

Wir stellen detaillierte Dokumentationen zur Verfügung, einschließlich einer Bedienungsanleitung und technischer Spezifikationen, um einen reibungslosen Einrichtungsprozess zu ermöglichen. Darüber hinaus umfassen unsere Online-Ressourcen FAQs, Lehrvideos und Anwendungshinweise, die kontinuierlich aktualisiert werden, um Ihnen zu helfen, die vollen Fähigkeiten Ihrer Mehrlagen-Leiterplatte zu verstehen.

Für komplexere Probleme oder persönliche Unterstützung kann unser Support-Team Sie durch einen schrittweisen Lösungsprozess führen. Wir sind bestrebt, sicherzustellen, dass Ihre Erfahrung mit unserer Mehrlagen-Leiterplatte effizient, zuverlässig und zufriedenstellend ist.

Unsere Dienstleistungen umfassen auch regelmäßige Firmware-Updates, um Ihre Mehrlagen-Leiterplatte mit den neuesten Verbesserungen und Sicherheitspatches auf dem neuesten Stand zu halten. Wir bemühen uns, unsere Produkte und Dienstleistungen kontinuierlich zu verbessern, um Industriestandards und Kundenerwartungen zu übertreffen.

Bitte beachten Sie, dass unser technischer Support und unsere Dienstleistungen während der üblichen Geschäftszeiten verfügbar sind und unseren Servicebedingungen unterliegen können. Wir ermutigen Sie, uns für alle Supportanforderungen bezüglich Ihrer Mehrlagen-Leiterplatte zu kontaktieren, und wir werden uns bemühen, eine zeitnahe und effektive Lösung anzubieten.
