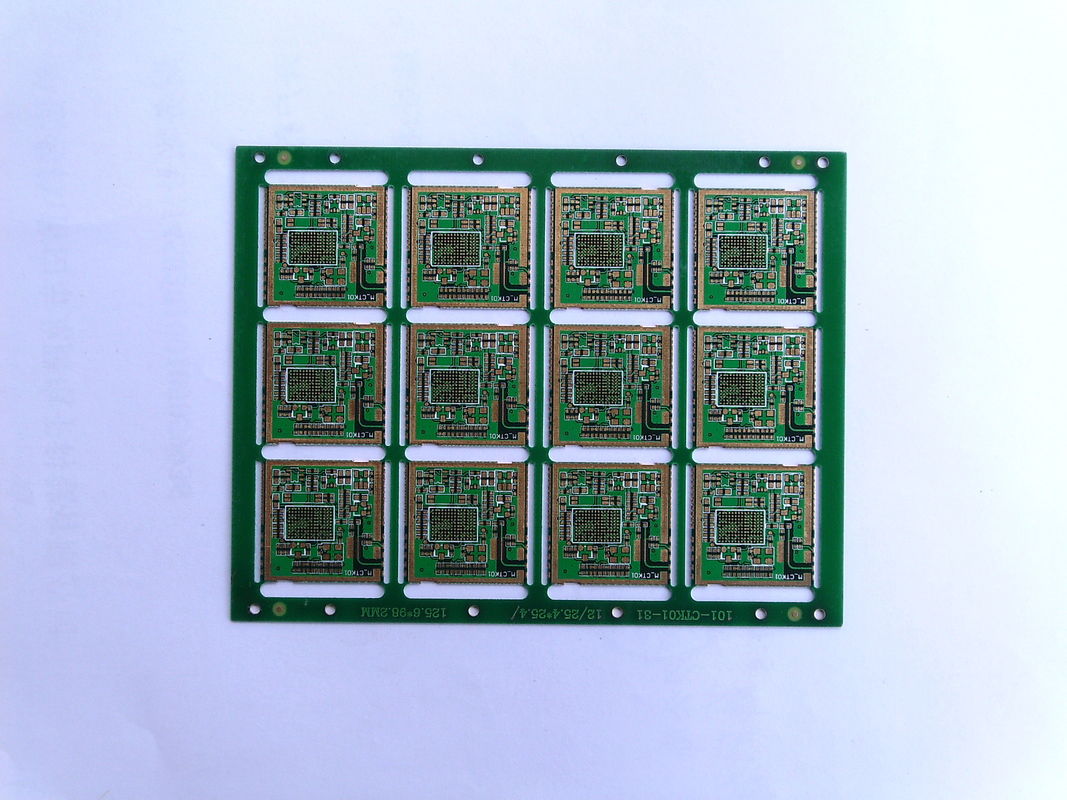

1.6 mm dicke doppelseitige PCB für doppelte Schichten und fortschrittliche Fertigung

Produktbeschreibung:

Die doppelseitige Leiterplatte, auch bekannt als zweiseitige Leiterplatte, ist ein bedeutender Fortschritt in der Leiterplattenindustrie und bedient komplexe und fortschrittliche elektronische Anforderungen. Mit ihrer robusten Struktur und flexiblen Anwendungen ist dieses Produkt zu einem festen Bestandteil in verschiedenen elektronischen Geräten geworden, von einfachen Gadgets bis hin zu hochentwickelten Industriemaschinen. Diese Zusammenfassung befasst sich mit den Spezifikationen und Vorteilen unserer doppelseitigen Leiterplatte und hebt die wichtigsten Attribute hervor, die sie auf dem Markt hervorheben.

Das Herzstück der Funktionalität der doppelseitigen Leiterplatte ist ihr Kupfergewicht, das zwischen 1 oz und 6 oz angepasst werden kann. Dieser Bereich ermöglicht eine erhöhte Strombelastbarkeit und eine verbesserte Wärmeableitung, um sicherzustellen, dass die Platine einer Vielzahl von elektrischen Anwendungen standhält. Ob für Hochleistungsgeräte oder empfindliche elektronische Komponenten, das einstellbare Kupfergewicht bietet die notwendige Flexibilität, um vielfältige Designanforderungen zu erfüllen.

Einer der kritischsten Aspekte der Leistung einer Leiterplatte ist ihre Oberflächenbehandlung, und unsere doppelseitige Leiterplatte zeichnet sich in diesem Bereich durch ihre Tauchgold-Oberflächenbehandlung aus. Diese Technik bietet nicht nur eine ebene Oberfläche, die ideal für Komponenten mit feiner Teilung oder BGA (Ball Grid Array) ist, sondern verbessert auch die Haltbarkeit und Haltbarkeit der Leiterplatte. Die Tauchgold-Behandlung gewährleistet eine ausgezeichnete Leitfähigkeit und bietet eine Schutzschicht gegen Oxidation, wodurch die Integrität der Verbindungen der Platine im Laufe der Zeit erhalten bleibt.

Die doppelseitige Leiterplatte ist in verschiedenen Siebdruckfarben erhältlich, darunter Weiß, Schwarz und Gelb, was klare und leserliche Markierungen auf der Platine ermöglicht. Diese Markierungen sind entscheidend für die Identifizierung von Komponenten, Testpunkten und die Bereitstellung wichtiger Montageanweisungen. Die kontrastreichen Siebdruckfarben auf unseren Platinen lassen sich leicht lesen und können an die ästhetischen oder funktionalen Anforderungen des Endprodukts angepasst werden.

In Bezug auf die physikalischen Eigenschaften ist die Leiterplattendicke auf 1,6 mm standardisiert, was eine stabile Basis für Komponenten bietet und sicherstellt, dass die Platine robust genug ist, um den mechanischen Belastungen bei Montage und Verwendung standzuhalten. Diese Dicke ist ein Industriestandard und bietet ein hervorragendes Gleichgewicht zwischen Haltbarkeit und Flexibilität, wodurch sie für eine Vielzahl von Anwendungen geeignet ist.

Die doppelseitige Leiterplatte ist auch in verschiedenen Farben erhältlich, darunter Grün, Blau und Gelb. Diese Farben dienen nicht nur der optischen Attraktivität, sondern erfüllen auch einen praktischen Zweck, indem sie die Sichtbarkeit der Leiterbahnen und des Lötstopplacks beeinflussen. Die Farbwahl kann für Inspektionsprozesse entscheidend sein und die Identifizierung von Problemen während der Montage- oder Testphasen unterstützen. Darüber hinaus kann die Farbe so gewählt werden, dass sie mit dem Corporate Design übereinstimmt oder verschiedene Arten von Platinen innerhalb eines Systems unterscheidet.

Für größere Anwendungen bietet die 1,2 m lange doppelseitige Leiterplattenvariante eine erweiterte Oberfläche, die mehr Komponenten oder größere Konfigurationen aufnehmen kann. Diese erweiterte Größenvariante behält alle Qualitätsmerkmale der Standardgrößenplatinen bei, bietet aber zusätzlichen Platz für Anwendungen, die dies erfordern, und ist somit eine vielseitige Lösung für industrielle Projekte.

Zusammenfassend lässt sich sagen, dass die doppelseitige Leiterplatte eine vielseitige und zuverlässige Komponente ist, die für moderne Elektronik unerlässlich ist. Mit anpassbarem Kupfergewicht, überlegener Oberflächenbehandlung, einer Vielzahl von Siebdruckfarben, Standarddicke und einer Auswahl an Platinenfarben ist dieses Produkt darauf ausgelegt, die anspruchsvollen Standards der Elektronikindustrie zu erfüllen. Ob für Unterhaltungselektronik, Automobilanwendungen oder Industrieanlagen, unsere doppelseitige Leiterplatte ist eine ausgezeichnete Wahl für Designer und Ingenieure, die Qualität und Haltbarkeit suchen.

Merkmale:

• Produktname: Doppelseitige Leiterplatte
• Rohmaterial: FR-4
• Leiterbahnbreite: 3 Mil
• Lötstopplackfarbe: Grün
• Siebdruckfarbe: Weiß, Schwarz, Gelb
• Zusätzliche Merkmale:
  • Dual-Layer-Leiterplattendesign für komplexe Schaltungen
  • Zweiseitige Leiterplatte ermöglicht mehr Komponenten und Verbindungen
  • Extra lange doppelseitige Leiterplatte für spezielle Anwendungen

Technische Parameter:

Anwendungen:

Die 1,2 m doppelseitige Leiterplatte ist eine äußerst vielseitige und wesentliche Komponente in der modernen Elektronikindustrie. Mit einer Oberflächenveredelungspalette, die HASL, ENIG, Tauchzinn, Tauchsilber, Goldfinger und OSP umfasst, sind diese Leiterplatten mit einer Vielzahl von Schutzbeschichtungen versehen, die ihre Haltbarkeit und Zuverlässigkeit verbessern. Die Standard- Leiterplattendicke von 1,6 mm sorgt für eine robuste Bauweise, die den Anforderungen verschiedener Anwendungen standhält, während die Verfügbarkeit von Farben wie Grün, Blau und Gelb eine Anpassung und einfache Identifizierung während der Montage und Wartung ermöglicht. Darüber hinaus ermöglicht die Leiterbahnbreite von 3 Mil auf diesen Platinen eine höhere Dichte von Leiterbahnen, was komplexe Schaltungsdesigns in platzbeschränkten Produkten ermöglicht.

Die Anwendungsanlässe und -szenarien für die doppelseitige Leiterplatte sind umfangreich und vielfältig und reichen von Unterhaltungselektronik bis hin zu industriellen Steuerungssystemen. In der Unterhaltungselektronik sind diese Leiterplatten häufig in komplexen Geräten wie Smartphones, Laptops und Fernsehern zu finden, bei denen die Platzoptimierung entscheidend ist. Die überlangen Leiterplatten sind besonders nützlich in größeren Geräten wie Heimunterhaltungssystemen und Netzwerkgeräten, bei denen lange kontinuierliche Schaltungen erforderlich sind.

Industrielle Anwendungen der doppelseitigen Leiterplatte umfassen Automatisierungsmaschinen, Stromversorgungen und Steuermodule für Fertigungsanlagen. Die Robustheit, die durch die 1,6-mm-Dicke und eine sichere Oberflächenveredelung wie ENIG oder HASL gewährleistet wird, stellt sicher, dass diese Platinen den rauen Bedingungen industrieller Umgebungen standhalten, einschließlich Vibrationen, Temperaturschwankungen und Dauerbetrieb. Im Bereich der Automobilelektronik werden diese Leiterplatten in Armaturenbrettanzeigen, Steuerungssystemen und Beleuchtungslösungen eingesetzt, bei denen die Zuverlässigkeit über längere Zeiträume nicht verhandelbar ist.

Im medizinischen Bereich, wo Präzision und Zuverlässigkeit von größter Bedeutung sind, ist die doppelseitige Leiterplatte mit der Funktion 100% E-Test unerlässlich. Diese Leiterplatten werden in Diagnosegeräten, Überwachungsgeräten und fortschrittlichen medizinischen Bildgebungssystemen eingesetzt. Die Funktion 100% E-Test garantiert, dass jede Platine vor dem Einsatz sorgfältig auf elektrische Leistung geprüft wird, um höchste Standards für Patientensicherheit und -versorgung zu gewährleisten.

Schließlich sind in der Luft- und Raumfahrt sowie im Verteidigungssektor die 1,2 m langen doppelseitigen Leiterplatten integraler Bestandteil von Kommunikationssystemen, Navigationssteuerungen und Bordcomputern. Die überlangen Leiterplatten sind in diesen Sektoren besonders vorteilhaft, da sie kontinuierliche und zuverlässige Verbindungen über größere Entfernungen innerhalb der Ausrüstung ermöglichen. Die speziellen Oberflächenveredelungen wie Goldfinger werden häufig für Hochfrequenzsignalübertragungen verwendet, die in der anspruchsvollen Verteidigungs- und Luftfahrtelektronik üblich sind.

Zusammenfassend lässt sich sagen, dass die doppelseitige Leiterplatte mit ihrer Reihe von Merkmalen und Anpassungsoptionen eine grundlegende Komponente ist, die ein breites Spektrum von Anwendungen in verschiedenen Branchen unterstützt. Ihre Anpassungsfähigkeit, gepaart mit garantierter elektrischer Integrität, macht sie zu einem unverzichtbaren Bestandteil der heutigen Elektroniklandschaft.

Anpassung:

Unsere doppelseitige Leiterplatte bietet eine Vielzahl von Anpassungsdiensten, um Ihre spezifischen Bedürfnisse zu erfüllen. Wählen Sie aus einer Auswahl von Farben, darunter Grün, Blau und Gelb, um die Designanforderungen Ihres Produkts zu erfüllen. Jede zweiseitige Leiterplatte wird einem 100% E-Test unterzogen, um Funktionalität und Zuverlässigkeit zu gewährleisten. Mit einer Standard-Leiterplattendicke von 1,6 mm bieten wir eine robuste Plattform für Ihre elektronischen Komponenten.

Die doppelseitige Leiterplatte verfügt über eine präzise Leiterbahnbreite von 3 Mil, die dichte und komplexe Designs ermöglicht. Unser fortschrittlicher Fertigungsprozess ermöglicht einen minimalen Lochdurchmesser von 0,075 mm, was die Verwendung von feinen Pitch-Komponenten ermöglicht und eine hohe Verbindungsintegrität gewährleistet. Passen Sie Ihre Leiterplatte mit uns an, um diese sorgfältigen Spezifikationen für Ihr Elektronikprojekt zu nutzen.

Support und Dienstleistungen:

Unser doppelseitiges Leiterplattenprodukt wird mit umfassendem technischem Support und Dienstleistungen geliefert, die darauf ausgelegt sind, Ihre vollständige Zufriedenheit zu gewährleisten. Wir bieten eine Reihe von Dienstleistungen zur Unterstützung des Designs, der Produktion und der Implementierung Ihrer doppelseitigen Leiterplatten.

Design-Support: Unser Team von erfahrenen Leiterplattendesignern kann Sie bei der Schaltungslayout, Optimierung und Design for Manufacturability unterstützen, um sicherzustellen, dass Ihre Leiterplatten auf Zuverlässigkeit und Effizienz ausgelegt sind.

Fertigungsunterstützung: Wir verwenden hochmoderne Fertigungsprozesse, um hochwertige doppelseitige Leiterplatten herzustellen. Unser Support umfasst Anleitungen zur Materialauswahl, Oberflächenveredelungsoptionen und Ratschläge zum Lagenaufbau für optimale Leistung.

Qualitätssicherung: Jede Leiterplatte durchläuft strenge Qualitätskontrollen, einschließlich elektrischer Tests und visueller Inspektionen, um sicherzustellen, dass Ihre Platinen alle Spezifikationen und Industriestandards erfüllen.

Technische Beratung: Unser technisches Support-Team steht Ihnen zur Verfügung, um fachkundige Ratschläge zu jedem Aspekt von doppelseitigen Leiterplatten zu geben, einschließlich der Fehlerbehebung bei Problemen, die während der Produktion oder Verwendung Ihrer Leiterplatten auftreten können.

Dokumentation: Umfassende Dokumentation wird bereitgestellt, die Spezifikationen, Handhabungsanweisungen und Best Practices detailliert beschreibt, um Ihnen zu helfen, das Beste aus Ihren doppelseitigen Leiterplatten herauszuholen.

After-Sales-Services: Wir engagieren uns für Ihre Zufriedenheit auch nach der Lieferung. Wenn Sie Probleme haben oder Fragen zu Ihren doppelseitigen Leiterplatten haben, steht Ihnen unser After-Sales-Team zur Verfügung, um Ihnen umgehend zu helfen.

Kontinuierliche Verbesserung: Wir engagieren uns für die kontinuierliche Verbesserung unserer Produkte und Dienstleistungen. Wir begrüßen Kundenfeedback und integrieren es in unsere Qualitätsverbesserungsprozesse.

Bitte beachten Sie, dass unser technischer Support und unsere Dienstleistungen unseren Nutzungsbedingungen unterliegen und je nach den spezifischen Anforderungen Ihres Projekts variieren können. Detaillierte Informationen und Unterstützung finden Sie in der bereitgestellten Dokumentation oder wenden Sie sich an unser Support-Team.
